XPatch App
XPatch 图形界面通过 USB 控制 XPatch-32 或 XPatch-64，并包含输入 / 输出矩阵、路径控制、设备列表、电平表和快照页面。两者主要区别是矩阵尺寸更大，并且 XPatch-64 版本允许更长路径。
XPATCH-64
XPatch-64
像使用插件一样插入硬件。
64 x 64 数字控制模拟音频跳线盘。通过 XPatch-64 程序，直接从电脑控制模拟音频路由。
- 像使用插件一样插入硬件。
- 64 x 64 数字控制模拟音频跳线盘。通过 XPatch-64 程序，直接从电脑控制模拟音频路由。
功能一览
- 64x64 交叉点路由。
- 零交叉切换（“无咔嗒声”）。
- 前面板耳机监听。
- 创建、存储并调用路由（快照）。
- 任意输入可以连接到多个输出。
- 载入并保存预定义信号路径。
- 兼容 OSX 与 Windows 的软件。
- 8 通道电平表。
- 5 针 MIDI 输入（PC 命令）。
- 每个输出以及输入 57-64 都有增益控制。
- 未使用的 I/O 会静音，以尽量减少串扰。
- 可使用平板 / 手机通过 TouchOSC 选择快照与路径。
- 输入 57-64 可选高阻抗输入卡。
XPatch App
Mac / Windows
可以查看 XPatch 图形界面，并可在 XPatch 页面切换 32 通道和 64 通道模式。
说明
CB Electronics 推出 XPatch-64，由多次获奖设计师 Colin Broad 设计。XPatch-64 是一套 64x64 数字控制、全模拟音频跳线盘路由系统，面向音频专业用户，用于简化高要求后期或音乐录音棚中的工作流程。设计基于 XPatch-32。
XPatch-64 系统由 XPatch 程序通过 USB 控制，可在数秒内完成复杂路由。可以为不同 session 创建、存储并调用路由。任意输入都可以发送到多个输出。XPatch-64 的设计基于 A-Mon / I-Mon，并共享 I/O 与 CPU 卡，因此可以进行输入和输出静音，甚至进行增益控制。
前面板配备 2 个 XLR 组合接口，用于输入 XLR 线路电平 / 1/4 英寸 Jack DI 输入，并提供 2 个 XLR 输出，方便快速试听设备。前面板还包括用于输入和输出耳机监听的 1/4 英寸 Jack、OLED 显示屏，以及带按压按钮的编码器，用于功能选择。此外，还有一个 1/4 英寸 Jack 插座，可连接开关以逐步切换快照（预设）。
配置完成后，XPatch-64 可以脱离 XPatch 程序和主机电脑，通过前面板编码器或脚踏开关独立运行。通过切换快照，脚踏开关可让 XPatch-64 成为音乐人在录音棚或现场演出中的强大工具。
在任何录音棚中，XPatch-64 都可以让你快速、轻松地把喜欢的新旧硬件效果器加入混音。XPatch-64 也是一套多用途独立模拟路由 / 切换系统，可用于舞台上的精品乐器处理或放大器选择。
产品图片
XPatch-64 正面 OLED
XPatch-64 正面 XLR

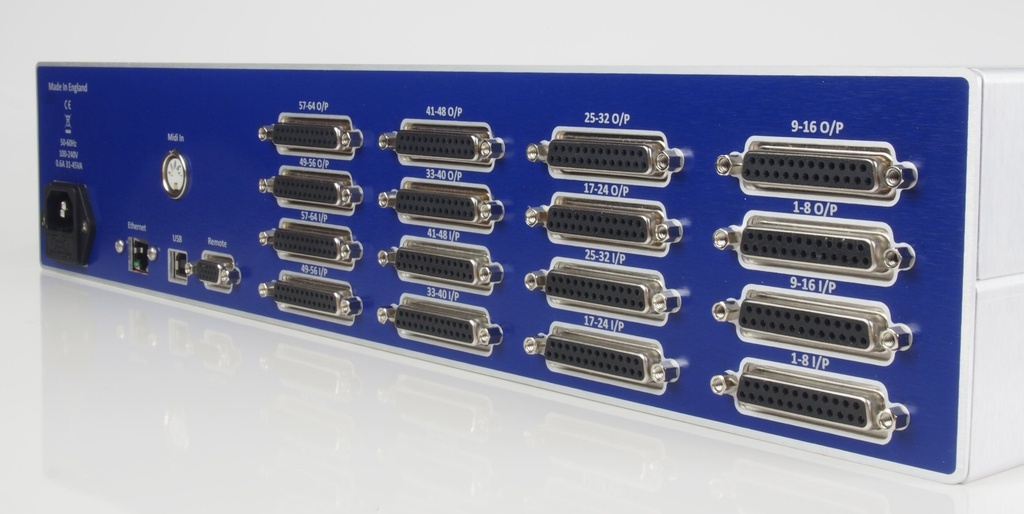

XPatch-64 背板 DB25

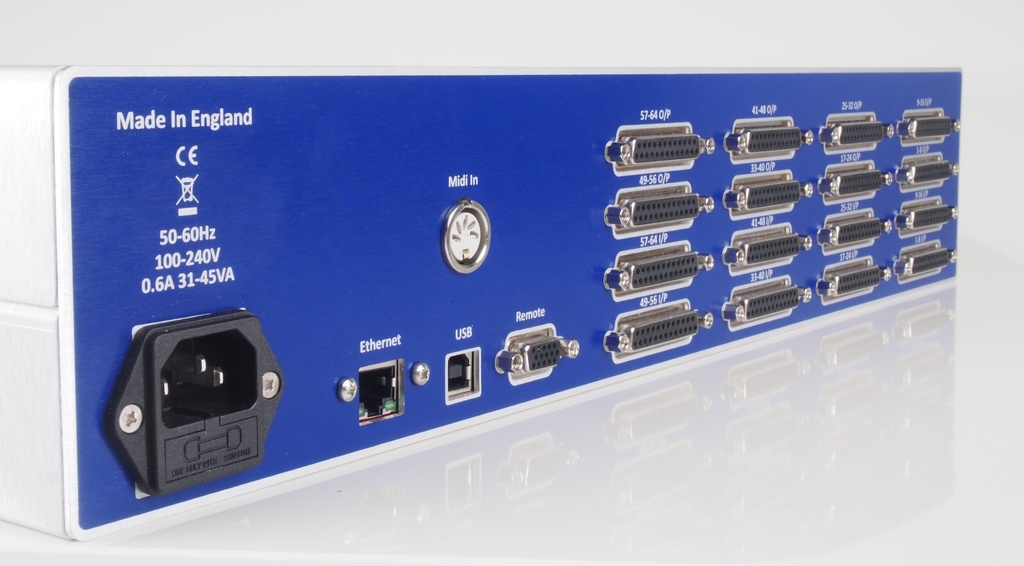

XPatch-64 背板 USB
XPatch-64 概览
路由、增益与监听控制
输入与输出的独立通道电平控制和静音
电子跳线盘的主要问题是串扰，尤其是在不同电平的信号之间。X-Patch 64 继承了 A-Mon / I-Mon 的输入和输出增益控制；输入增益控制可优化跳线盘内部电平，从而尽量减少串扰。未使用的输入和输出会静音，进一步降低串扰。
零交叉“无咔嗒声”切换
输出增益控制包含零交叉切换。
输入与输出电平表
X-Patch-64 继承了 A-Mon / I-Mon 的 8 通道电平表；这些电平表与输出 57-64 并联，并可在 Mac / Windows 图形界面中查看。
连接 TMC-1 或 TMC-2 作为带电子跳线的监听控制器
与 TMC-1 或 TMC-2 配合使用时，XPatch-64 的一部分可以配置为从立体声到 7.1.4 任意格式的监听系统。通道数量、提示发送、对讲和监听回听都可由用户配置，使 XPatch-64 可按用户需求在监听和电子跳线之间分配。
快照选择
可通过 MIDI、前面板或脚踏开关选择快照。
耳机监听
可监听输入与输出。
OLED 显示
显示所选输入或快照。
TouchOSC
可使用平板 / 手机选择快照与路径。
前面板
- XLR 组合接口上的立体声输入 63 和 64（1/4 英寸 Jack 高阻抗输入）。
- XLR 上的立体声输出 63 和 64。
- 1/4 英寸 Jack 上的耳机监听输出 61 和 62。
- 通过前面板编码器选择耳机源和增益。
- 通过编码器或脚踏开关选择快照。
- OLED 显示所选输入和快照。
软件界面
设备列表
前面板页面
矩阵页面
电平表页面
路径页面
路径页面 2
调色板
快照页面
TouchOSC 路径选择
常见问题
在哪里设置输入 57-64 和输出增益？我在软件里找不到它们（当然，前面板增益除外）。
可以在设备机架中设置默认增益 -10 或 +4；“重置增益”按钮会把所有增益重置为默认值。也可以在路径页面中调整单独增益。
我觉得 MIDI 连接有时会超时，然后必须去 MIDI 页里操作一下才能重新启动。
我们没有注意到这个问题，会继续留意。如果遇到这个问题，打开 MIDI 页面并点击“重新扫描”应该可以修复。
离开 XPatch 的电平表页面后，电平表默认到输出 57-64。
最好把电平表添加到路径页面中某条路径的末尾或中间；耳机输出也可以这样做。也可以使用菜单“设置 / 测试 / 电平表”。
我保存了一个设置后重新打开，弹出“跳线名称与设备机架不同”对话框。这是什么意思？
XPatch-64 会记录 I/O 名称；如果载入的文件使用不同设备名称，程序会发出警告。
矩阵页面上所有信号源编号一开始是灰色或红色，之后会变成灰色、绿色或红色，这与增益选项有关吗？
是的，颜色由 XPatch-64 控制。灰色表示未连接且未静音；绿色表示已连接；红色表示未连接并已静音。
为什么路径不随快照改变？
快照设计用于 XPatch-32 不连接电脑时，例如现场演出。快照包含矩阵屏幕上的全部信息，它们互相排斥，可通过 MIDI 脚踏开关、前面板或简单脚踏开关选择。路径页面设计用于连接电脑工作；如果没有冲突，路径可以与其它路径以及矩阵中的手动输入组合。
