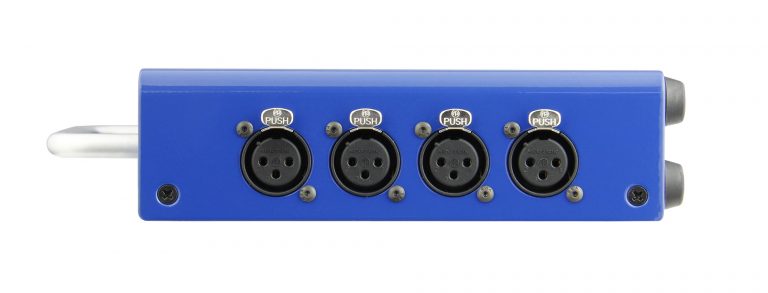

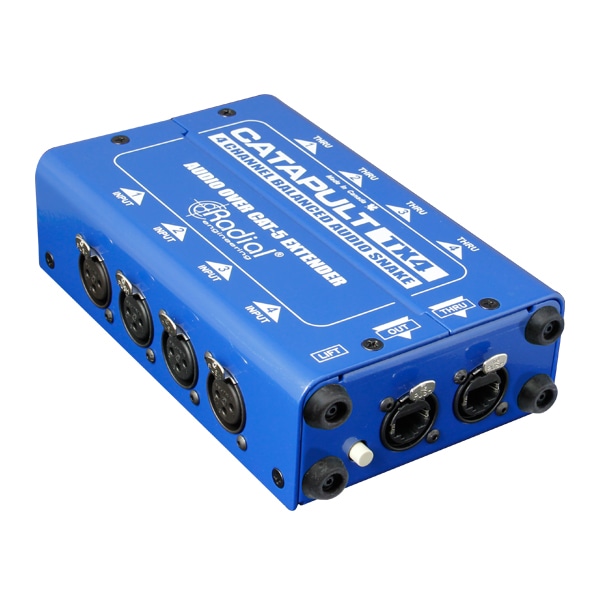

Radial Catapult TX4L

(0 评价)
¥ 3,097.35 ¥ 3,097.35

加入购物车
You have already submitted a query for this product today. 添加到心愿单
Radial
123 Products
Radial

DI boxes, Reamp tools, signal routing and live/studio utility products.

音分和传输

产品手册下载

产品手册、规格书和官方资料会集中放在这里。

Smart Sheet
Smart Sheet
Radial Catapult Official PDF 2.pdf
Radial Catapult Official PDF 1.pdf

如果您要传输 AES 数字音频或使用需要幻象电源的麦克风，则必须使用屏蔽 Cat 5 或 Cat 6 电缆。否则，您可以使用屏蔽或非屏蔽 Cat 5 或 Cat 6 电缆在弹射器之间传输音频。

所有 Catapult 型号都将通过屏蔽 Cat 5 或 Cat 6 电缆传输 AES 信号，但任何配备变压器的型号（TX4M、RX4M、TX4L、RX4L）都不会通过其“ISO”输出传递 AES。这是因为这些单元中的隔离变压器会阻挡 AES 信号。您仍然可以在两个配备变压器的弹射器单元之间通过 Cat 5 传输 AES，只需确保您使用每个盒子上的直接输入和输出即可。

不会。除非您运行的信号电平非常低。 Cat 5 电缆内的电线不够粗，无法传输扬声器电平。对于扬声器，您确实需要 18 号或更大规格的电线。

不平衡信号需要具有集成屏蔽的同轴电缆设计。通过平衡电缆发送不平衡信号不会带来任何好处。它可能有效，但您可能会遇到噪音，特别是当您将电缆延伸超过 8 米（25 英尺）时。

这取决于幻象电源的来源。接地开关断开 RJ45 连接器处的屏蔽层。因此，如果您向发送端（TX 模块）的麦克风提供幻象电源，则这对幻象电源没有影响。如果电源通过 RX 模块来自远程控制台，则幻象将被切断。

AES 信号的特性电缆阻抗为 110 欧姆。幸运的是，Cat 5 电缆具有类似的 100 欧姆特性阻抗。这使得它们可以兼容使用。

我们已经测试了 100 米（300 英尺）的传输没有问题。与任何音频蛇一样，当您的电缆延伸超过一定长度时，您可能会开始感受到更多的噪声和由于电容而导致的高频信号损失。

是的，尽管每次通过变压器传递信号时，您都会经历一定程度的信号损失。因此，应该测试将多个麦克风组合在一起的情况，尤其是使用低电平麦克风时。

是的，您可以使用弹射器系统同时向两个方向发送信号。但是，由于麦克风和线路电平信号之间的信号强度存在差异，线路电平信号可能会串扰到麦克风通道。

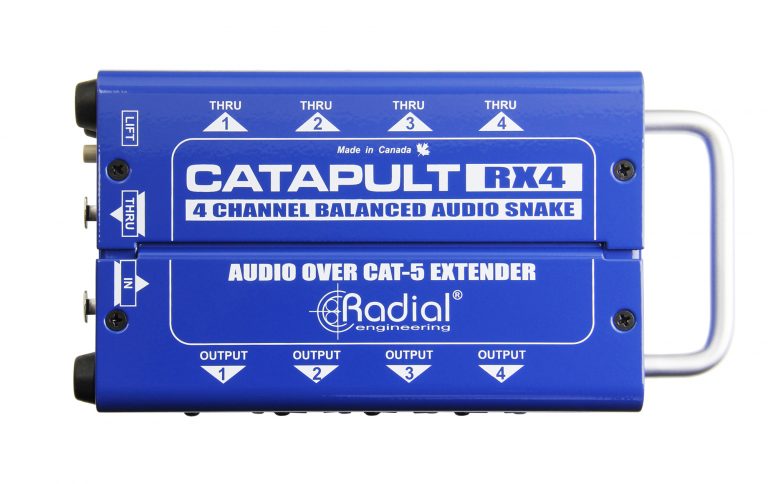

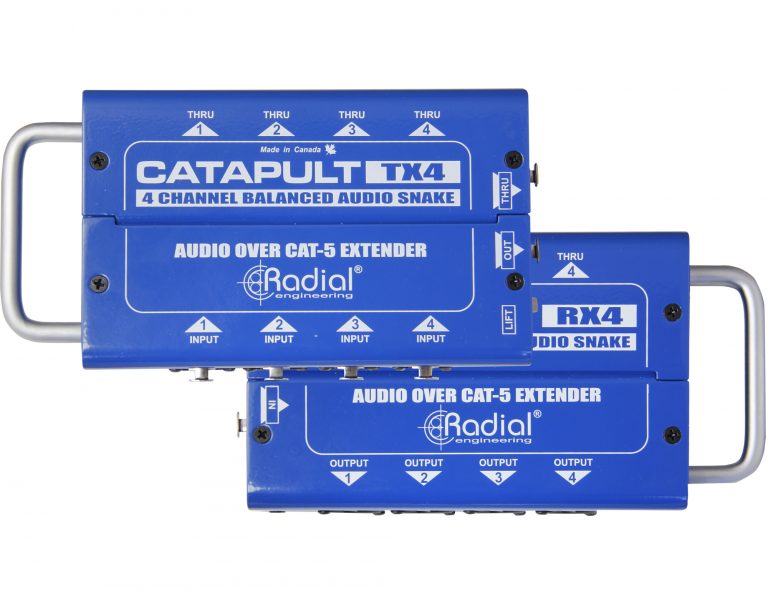

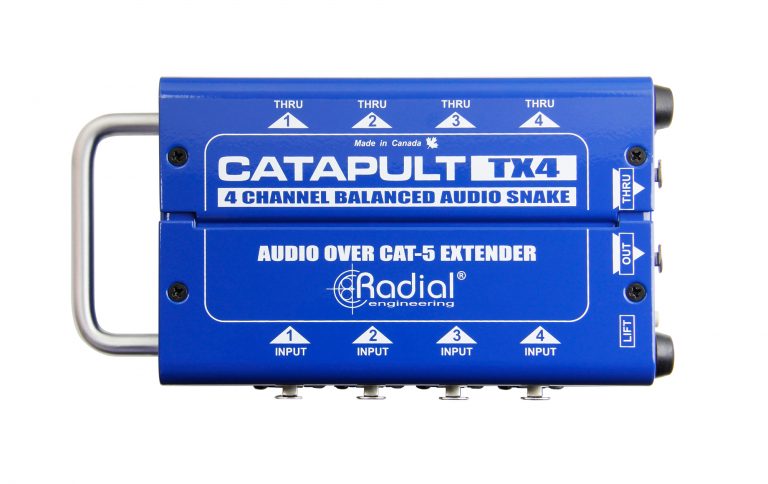

Radial Catapult TX4L 功能视图

功能特点

  1. 1

    通过单根 Cat 5/6 电缆发送四个通道的模拟音频

  2. 2

    与建筑物现有的电缆基础设施配合使用

  3. 3

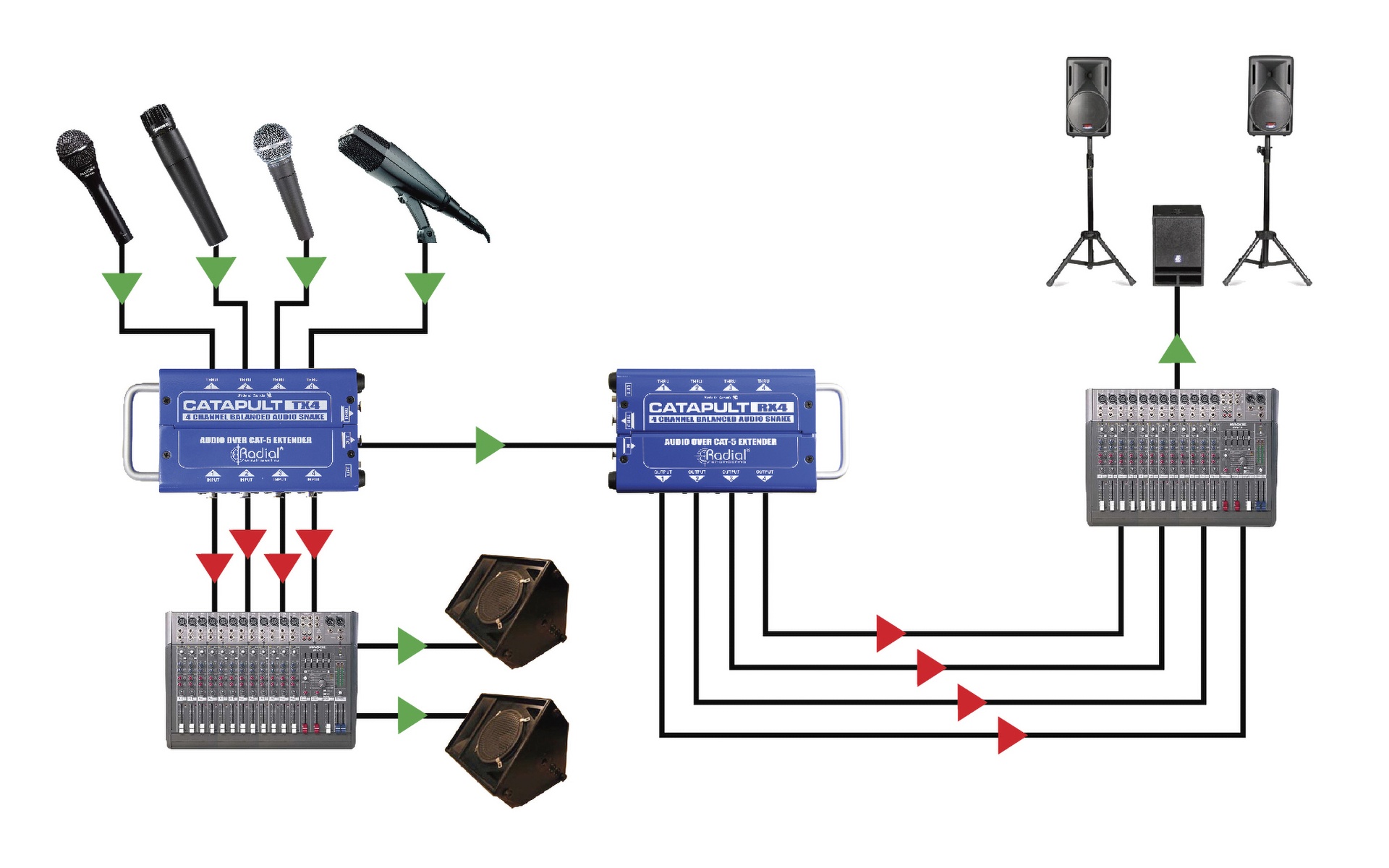

    选择直接接线或变压器隔离分体

  4. 4

    经济型 Cat 5/6 电缆取代笨重的多通道音频蛇

技术规格

产品类型4-channel Cat 5 analog audio snake module
音频通道4 channels of analog audio over a single Cat 5/6 cable
信号路径Straight-wire passive analog operation; no power required; no digital conversion
线缆Standard Cat 5 or Cat 6 Ethernet cable
系统兼容性Compatible with Transmit and Receive units across the Radial Catapult range

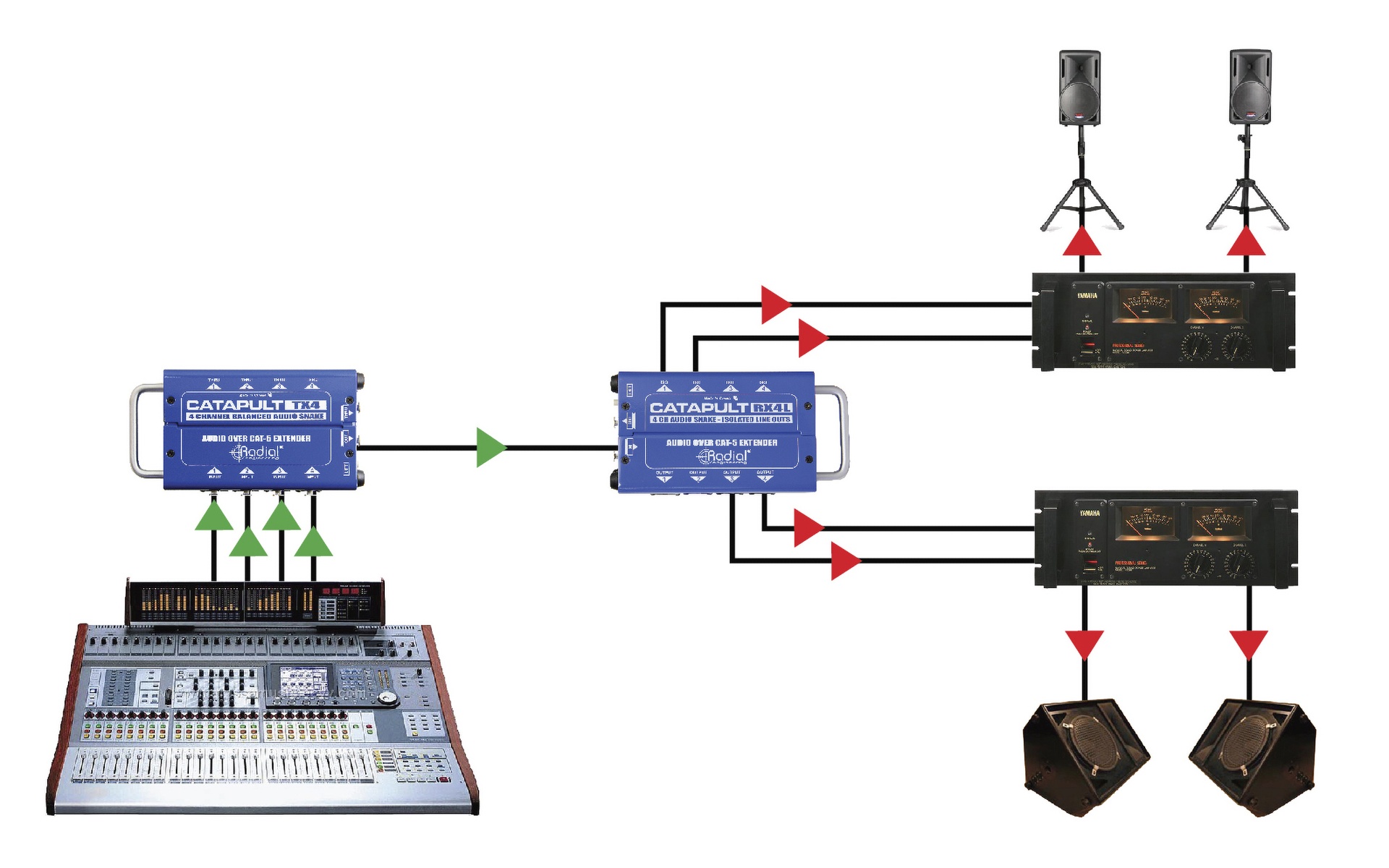

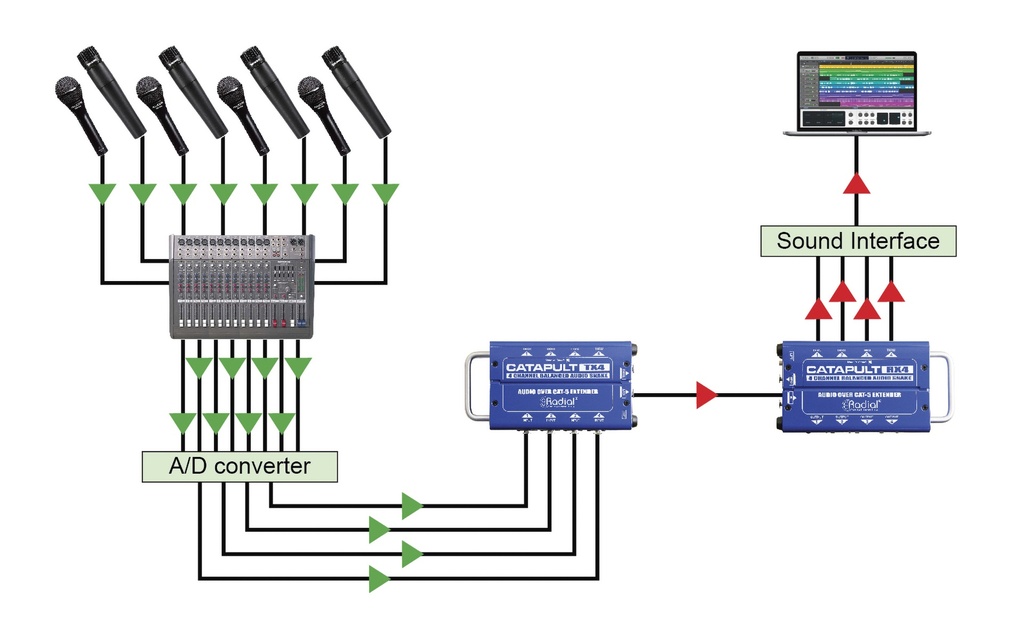

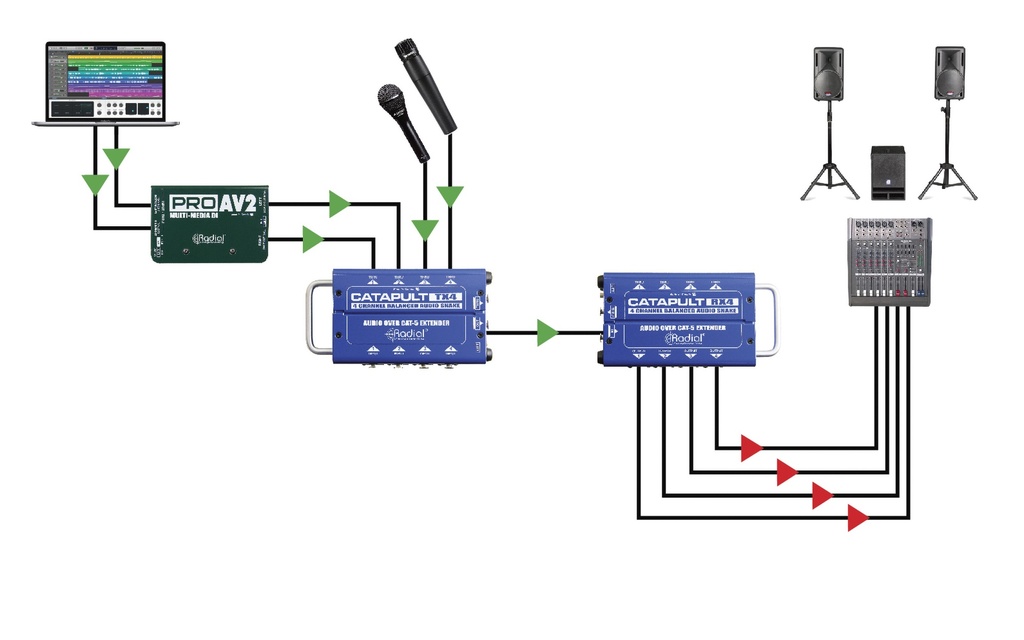

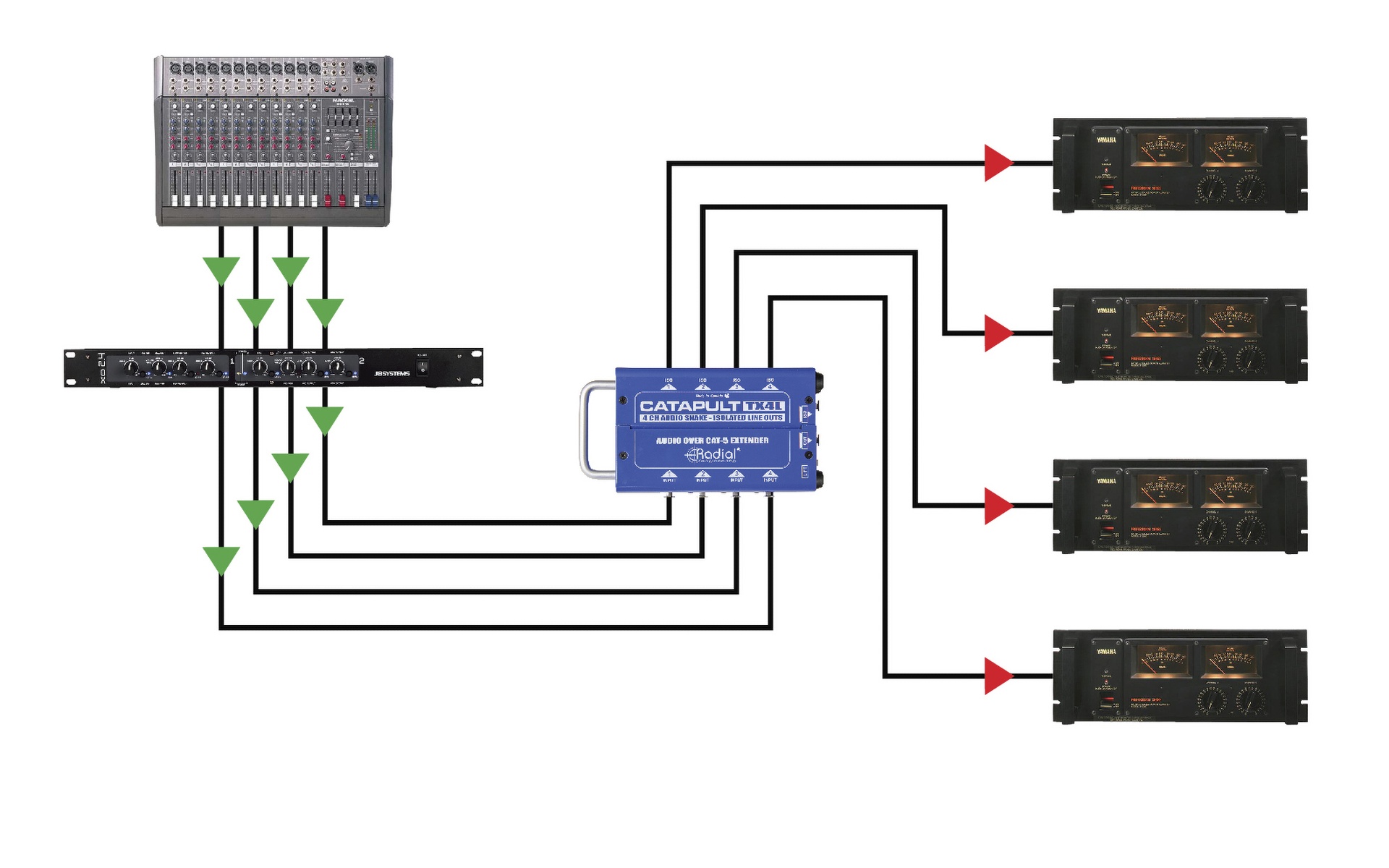

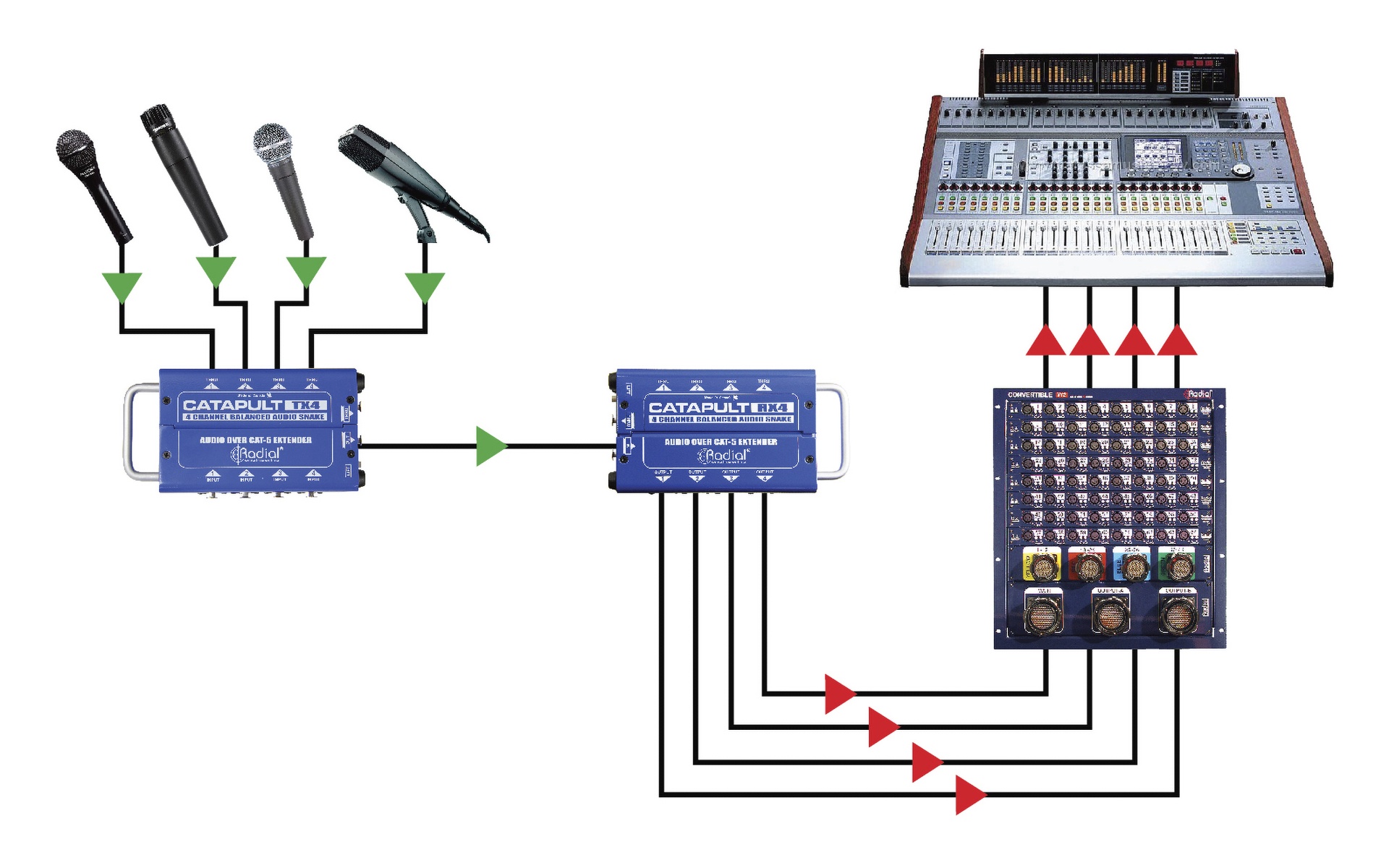

应用Mic or line-level analog audio transfer, return snake, sub snake, line isolation, audio networking, AES signal transport
连接方式RJ45 / Cat 5 platform; model connector format depends on TX/RX/M/L variant
隔离选项M variants provide transformer-isolated mic splitting; L variants provide line-level isolation for reducing hum and buzz from ground loops
工作方式TX and RX modules are paired as required; all Catapult modules are sold individually for mix-and-match system design
官方资料Catapult Smart Sheet / Owner Manual
