System family
4098 天花安装 / 桌面
官方 桌面 与 天花安装 方案组合图。
DPA / 鹅颈安装
4098 天花与桌面话筒 是面向会议室、董事会议室和固定安装项目的 超心形拾音系统。
它可作为桌面话筒临时摆放或永久安装,也可作为天花安装方案保持空间整洁,在复杂声学环境中保持清楚、自然的 语言清晰度。
4098 天花安装 / 桌面 提供黑色 / 白色、MicroDot / XLR-3M,以及 桌面 与 天花安装 两种安装方向。
产品系列
4098 CORE 超心形天花安装 / 桌面系列
产品类型
天花安装话筒 / 桌面话筒 / 超心形
适用场景
会议室、董事会议室、培训室、远程会议、固定安装与空间集成。
配置
桌面 版本以 43 cm 黑色 鹅颈 为标准方向,适合会议桌面永久安装或临时摆放;天花安装 版本以 16 cm 白色 鹅颈 为标准方向,适合保持桌面整洁的天花安装。
System family
官方 桌面 与 天花安装 方案组合图。

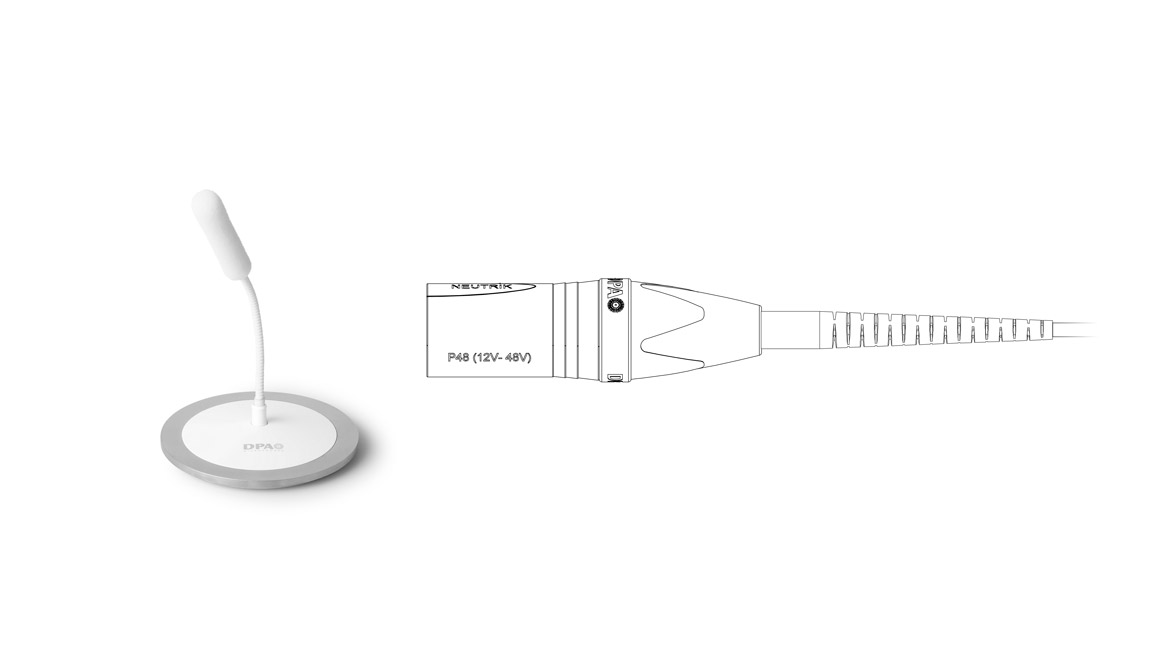

天花安装 example
4098 CORE 超心形 天花安装 Mic,16 cm,白色,XLR,P48。

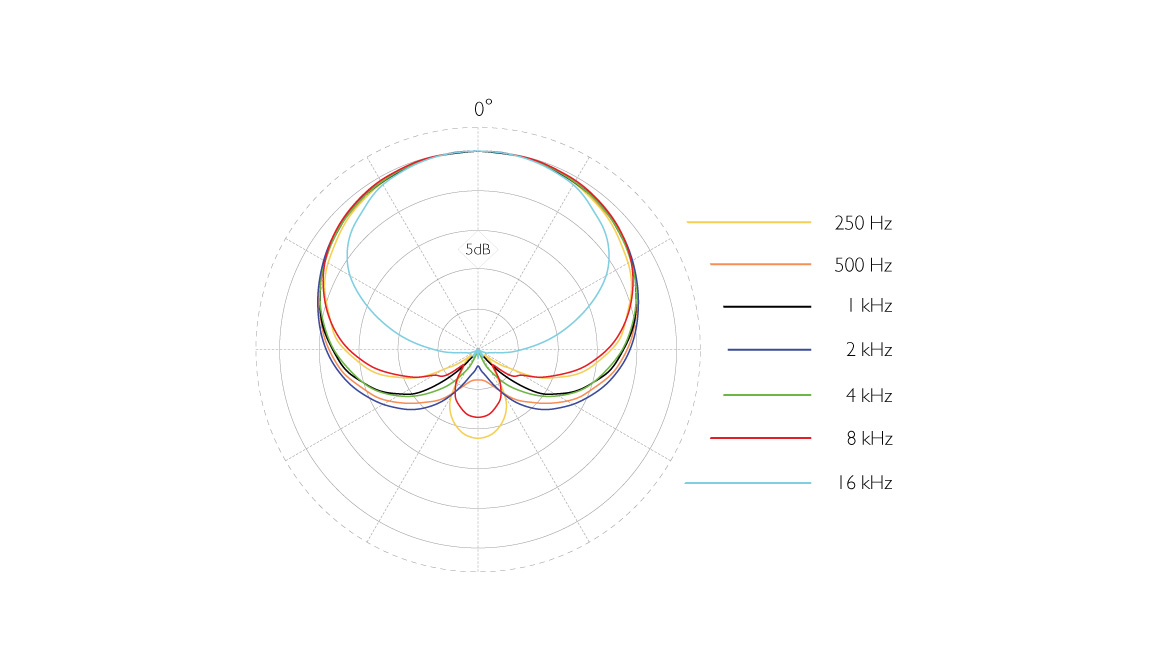

指向性
用于控制相邻座位、空间反射和背景噪声。

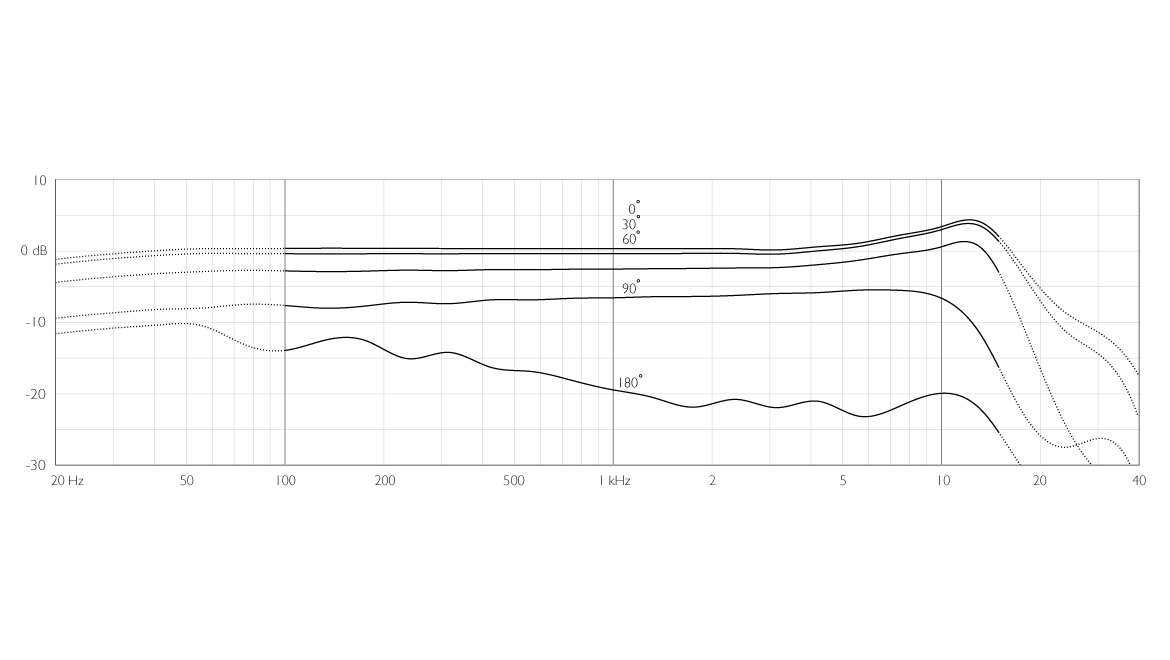

频率响应
8 - 15 kHz 处 3 dB soft boost。
| 项目 | 说明 |
|---|---|
| MicroDot | 适合需要通过 DPA adapter 接入无线系统、会议主机或隐藏布线的项目。 |
| XLR-3M | 适合直接接入调音台、话放、会议 DSP、舞台接口箱或固定安装音频链路,并使用 P48 phantom power。 |
| 桌面 | 标准方向为 43 cm 黑色,提供 MicroDot(非平衡)与 XLR(平衡)版本。 |
| 天花安装 | 标准方向为 16 cm 白色,提供 MicroDot(非平衡)与 XLR(平衡)版本。 |
| 指向性 | 超心形 |
|---|---|
| 工作原理 | 压力梯度式 |
| 换能器类型 | 预极化电容式换能器 |
| 频率响应 | 20 Hz - 20 kHz |
| 有效频率范围 ±2 dB,20 cm(7.9 in)测量 | MicroDot:80 Hz - 15 kHz,8 - 15 kHz 处 3 dB soft boost;XLR-3M:100 Hz - 15 kHz,8 - 15 kHz 处 3 dB soft boost,并带 80 Hz 固定二阶低切滤波器。 |
| 标称灵敏度 ±3 dB @ 1 kHz | 16 mV/Pa;-36 dB re。1 V/Pa |
| 等效噪声 A 计权 | 典型 23 dB(A) re。20 µPa,最大 26 dB(A) |
| 等效噪声 ITU-R BS.468-4 | 典型 35 dB,最大 38 dB |
| 失真,THD < 1% | 130 dB SPL RMS;133 dB SPL peak |
| 动态范围 | 典型 110 dB |
| 最大 SPL,THD 10% | 135 dB SPL peak |
| 额定输出阻抗 | MicroDot:30 - 40 Ω;XLR connector 或 DAD9001-BC XLR Adapter:100 Ω |
| 最小负载阻抗 | 2 kΩ |
| 线缆驱动能力 | MicroDot 搭配 DAD9001-BC XLR Adapter 时最长可达 300 m(984 ft);XLR-3M 最长可达 100 m(328 ft)。 |
| 输出平衡方式 | XLR connector 或 DAD6001-BC XLR Adapter 提供 平衡信号 输出。 |
| 共模抑制比 CMRR | 搭配 DAD6001-BC XLR Adapter 时,50 Hz - 15 kHz 范围内 > 60 dB |
| 供电(完整性能) | MicroDot:通过 DPA adapter 为无线系统提供 5 V - 10 V;搭配 DAD6001-BC XLR Adapter 时为 P48 phantom power。XLR-3M:P48 phantom power。 |
| 电流消耗 | 话筒典型 1.5 mA;搭配 DAD9001-BC XLR Adapter 时 3.5 mA。 |
| 接口 | MicroDot 或 XLR-3M |
| 重量 | MicroDot:16 cm 为 12 g、28 cm 为 20 g、43 cm 为 28 g、77 cm 为 55 g、122 cm 为 67 g;XLR-3M:20 cm 为 75 g、32 cm 为 80 g、47 cm 为 88 g、77 cm 为 115 g、122 cm 为 127 g。 |
| 话筒直径 | 5.7 mm(0.22 in) |
| 话筒长度 | MicroDot:16 cm、28 cm、43 cm、77 cm、122 cm;XLR-3M:20 cm、32 cm、47 cm、77 cm、122 cm。 |
| 极性 | 正声压在 MicroDot pin 输出正向电压;XLR connector 或 DAD9001-BC XLR Adapter 的 pin 2 同为正向。 |
| 工作温度 | -40°C 至 45°C(-40°F 至 113°F) |
| 相对湿度 | 最高 90% |
| 颜色 | 黑色、白色 |
| 技术标识 | CORE,2 年保修 |
4098 天花与桌面话筒是完整的超心形指向 桌面 / 天花安装 拾音解决方案,可用于永久固定安装,也可临时摆放在会议桌上,适合会议场所、会议室和董事会议室。
4098 的线性响应、低失真和宽动态范围,让语音在不同声学环境中保持自然、清晰和高语言清晰度。超心形指向特性帮助控制环境噪声与相邻声源串扰,适合小型到中型会议空间。
桌面 方案可根据房间尺寸和席位数量灵活扩展。小会议室可能只需一支话筒,大型会议空间可使用多支话筒分区覆盖;如条件允许,一人一支近距离拾音可获得最好的清晰度和一致性。
桌面 base 采用黑色无反光表面,并集成 防震结构,可减少触碰桌面和桌面移动带来的振动噪声。标准 桌面 方案通常使用 43 cm 黑色 鹅颈,提供 MicroDot(非平衡)或 XLR(平衡)版本。
天花安装 方案适合希望减少桌面设备、保持空间整洁的会议室和固定安装项目。标准 天花安装 方案通常使用 16 cm 白色 鹅颈,提供 MicroDot(非平衡)或 XLR(平衡)版本。
DPA 建议 天花安装 和 桌面 方案优先使用 16 cm、28 cm 或 43 cm 的 鹅颈 长度。更长的 鹅颈 虽然可用于特殊场景,但在这类安装方式中通常不建议作为默认选择。
| Product ID | 官方说明(中文) |
|---|---|
| 4098-DC-D-B00-045 | 4098 CORE 超心形指向桌面话筒,43 cm (17 in),黑色,MicroDot |
| 4098-DC-D-B01-045 | 4098 CORE 超心形指向桌面话筒,43 cm (17 in),黑色,XLR,P48 |
| 4098-DC-D-W00-015 | 4098 CORE 超心形指向 天花安装 话筒,16 cm (6 in),白色,MicroDot |
| 4098-DC-D-W01-015 | 4098 CORE 超心形指向 天花安装 话筒,16 cm (6 in),白色,XLR,P48 |
