DPA 2017 Shotgun Microphone

304 Products

Microphones for studio, broadcast, theatre, instruments and live production.

Category: 小振膜电容, 枪式话筒, 话筒

DPA / Shotgun

2017 是面向 broadcast、影视外景和现场制作的 shotgun microphone，强调可靠结构、易用性和自然清晰的声音表现。

它可用于固定位置、camera systems 和 boom，适合 ENG/EFP、采访、纪录片、现场活动和需要远距离指向控制的制作。

2017 采用 XLR-3M 输出与 P48 phantom power 供电，能够直接进入专业摄影机、录音机、调音台和现场制作系统。

产品系列

2017 Shotgun Microphone

产品类型

Shotgun microphone / Supercardioid

适用场景

广播电视、影视外景、ENG/EFP、采访、camera systems、boom 和固定安装。

Configuration

2017 当前主型号为 Black 外观、XLR-3M 输出、P48 phantom power 供电。下方平铺产品照片、指向性图和频率响应图，便于项目选型时同时确认外观和声学指标。

Product Id

2017 Shotgun Microphone，Black，XLR-3M，P48 phantom power。

Polar pattern

2017 typical directional characteristics。

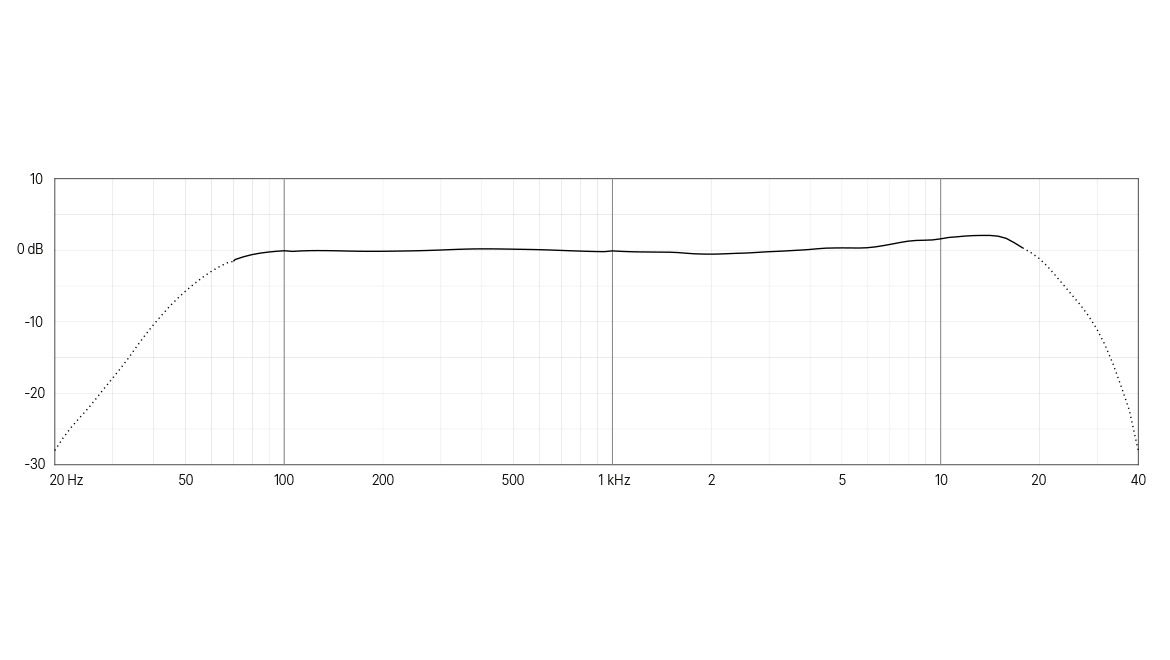

Frequency response

60 cm 测量，15 kHz 处典型 2 dB soft boost。

接口	适配方向	常见系统	选型注意
XLR-3M	标准平衡模拟输出。	专业摄影机、便携录音机、调音台、话放和舞台接口箱。	需要 P48 幻象供电；pin 2 为正相。
P48 phantom power	为 2017 提供完整性能供电。	Sound Devices、Zoom F-Series、Aaton、Zaxcom、专业调音台及具备 P48 的摄录系统。	接入前确认设备开启幻象供电，避免误接非平衡输入。
100 m cable drive capability	支持较长距离布线。	固定安装、舞台、演播室和外景长线缆布置。	长线缆环境仍需使用质量可靠的平衡线缆和接地方案。

User guides, data sheets and official documents are collected here.

Specifications

规格参数

指向性	Supercardioid @ 1 kHz
工作原理	压力梯度式
换能器类型	预极化电容式换能器
频率响应	20 Hz - 20 kHz
有效频率范围 ±2 dB，60 cm（23.6 in）测量	70 Hz - 18 kHz；15 kHz 处典型 2 dB soft boost
标称灵敏度 ±2 dB @ 1 kHz	25 mV/Pa；-32 dB re. 1 V/Pa
等效噪声 A 计权	典型 13 dB(A) re. 20 µPa，最大 15 dB(A)
失真，THD < 1%	140 dB SPL；143 dB SPL peak
动态范围	典型 130 dB
最大 SPL，THD 10%	148 dB SPL peak
额定输出阻抗	60 Ω
最小负载阻抗	2 kΩ
线缆驱动能力	100 m（328 ft）
输出平衡方式	采用 Active Drive 的阻抗平衡
共模抑制比 CMRR	> 60 dB
供电（完整性能）	P48 phantom power
电流消耗	1.8 mA
接口	XLR-3M。Pin 1: shield，Pin 2: signal + phase，Pin 3: - phase。
重量	115 g（4.1 oz）
话筒直径	19 mm（0.75 in）
音头直径	17 mm（0.67 in）
话筒长度	184 mm（7.2 in）
最大输出电压 RMS	8.7 V（21 dBu）
极性	声压正向增加时，pin 2 输出 +V。
工作温度	-40°C 至 45°C（-40°F 至 113°F）
相对湿度	最高 90%
颜色	Black
