Radial Duplex

(0 review)
¥ 3,929.20 ¥ 3,929.20

Add to cart
You have already submitted a query for this product today. Add to wishlist
Radial
123 Products
Radial

DI boxes, Reamp tools, signal routing and live/studio utility products.

DI

Product Downloads

User guides, data sheets and official documents are collected here.

Smart Sheet

无源DI 直插盒使用变压器来转换电信号，而有源DI 直插盒使用称为缓冲器的放大器电路。无源盒的优点是提供隔离，可以减少系统中的地面嗡声，而有源 DI 盒往往具有较小的负载效应。可以通过比较动圈麦克风（无源）和电容麦克风（有源）来理解这种差异。

是的，然后是一些。与 JDI 一样，Duplex 采用高性能 Jensen® JT-DBE 镍层压音频变压器，仅在此处实现无与伦比的信号传输，其中两个用于立体声。还配有一对 RCA 连接器、一个 3.5 毫米立体声迷你插孔、一个 +4dB 线路电平输入。

不会。由于一些制造商使用低质量、音质差的变压器，无源DI 直插盒受到了不好的评价。高品质无源DI 直插盒可以与高品质有源 DI 盒一样好。

优质的无源DI 直插盒可以处理更多的信号，同时失真更少。由于变压器可以将输入与输出隔离并阻止直流杂散直流电压污染，因此它们可以很好地消除由所谓的接地环路引起的嗡声和噪声。

Duplex 采用一对 Jensen 变压器，并且具有更多功能。它在 10Hz 至 40kHz 范围内更加安静且线性，而 ProD2 采用 Eclipse 变压器，并且在 20Hz 至 18.5kHz 范围内平坦。 Duplex 是要求更高的工程师的最终选择，尤其是在工作室。 ProD2 性能非常好，是现场使用的绝佳选择。

数字键盘往往具有非常高的输出电平、宽频率响应和巨大的动态范围。因此，它们很容易使大多数有源电路过载。因为双工是无源的，所以它不会像有源电路那样失真。它饱和了。这自然会消除过多的瞬态，从而提供更平滑、温暖的音色，让人想起老式设备。

当然。这与著名的 Radial JDI 中使用的信号路径相同，只是采用立体声格式并增加了连接功能。

Duplex 上的合并功能是一个电阻式夏季器，可将两个输入混合为一个单声道输入。这可以节省 PA 中的通道，并且当单声道信号就足够时，在将音轨（例如评论）发送到各个目的地时通常可以节省时间。这会稍微减少输出端的信号，但这很容易在调音台上弥补。

这取决于来源。使用 Duplex 来隔离两个设备以消除噪音效果非常好！请记住，输出是麦克风电平。这意味着您必须将双工输出连接到麦克风前置放大器输入。如果您想隔离两个线路电平设备，请使用 Radial Twin-Iso。

DI 直插盒始终是麦克风级别。这使得它们可以用于蛇形系统，其中增益结构和分配器都设计为在同一级别工作。如果是线路电平，分离变压器会失真，麦克风线路可能会因串扰而拾取噪声。

是的。新型 Duplex 可以使用 SA 系列机架适配器（零件号 R800 9420 10）进行机架安装。这可在单个 19 英寸机架空间中容纳一个或两个双工。

每个DI中的变压器是不同的。 Duplex 采用 Jensen JT-DBE 变压器，可提供 10Hz 至 40kHz 带宽； ProD2 采用 Eclipse ERT-DB2 变压器，可提供 20Hz 至 18.5kHz 的频率； Stage Bug SB-2 采用更实惠的 Eclipse ET-DB3 变压器，频率范围为 40Hz 至 18kHz。 JT-DBE 和 ET-DB2 具有带有内部法拉第屏蔽的 MuMETAL® 屏蔽，而 ET-DB3 采用更实惠的外部铜屏蔽。

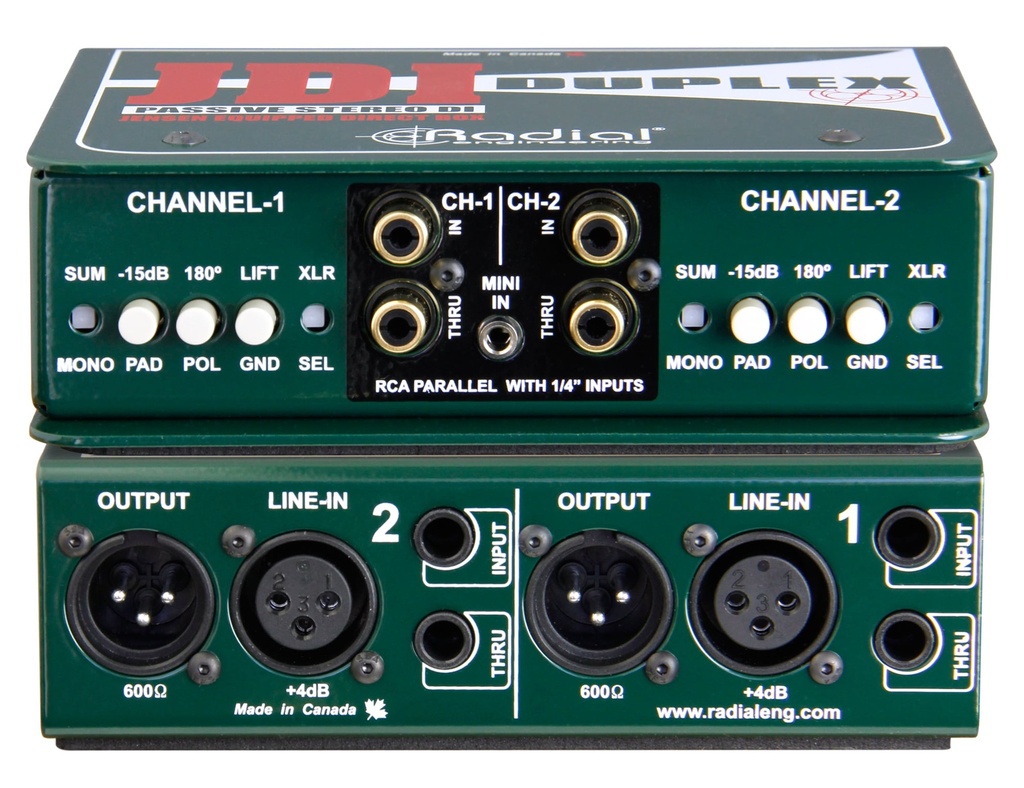

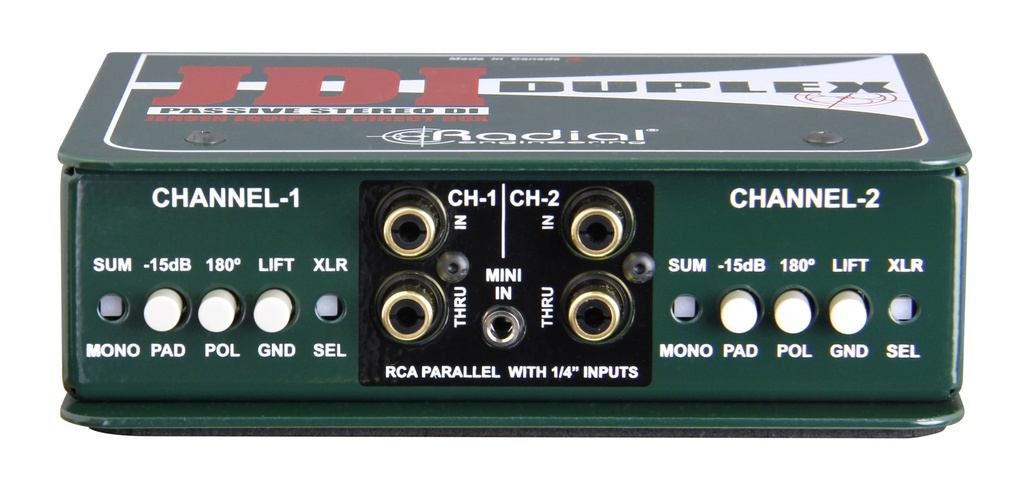

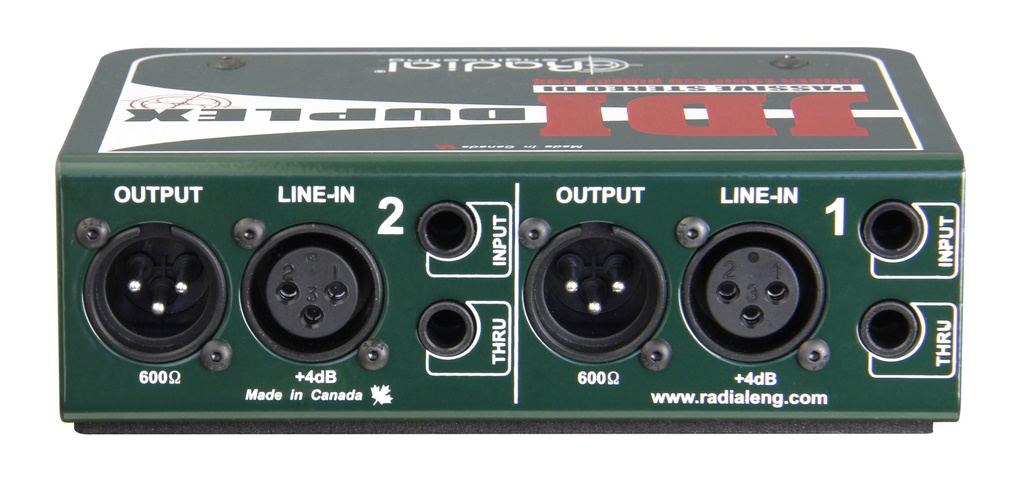

Radial Duplex 功能视图

功能特点

  1. 1

    功率调节器

  2. 2

    分离器

  3. 3

    乐器前置放大器

  4. 4

    接口

  5. 5

    切换器

  6. 6

    500系列

技术规格

音频电路类型Passive, transformer based
变压器Jensen JT-DBE
通道数2
频率响应20Hz ~ 20kHz at +/- 0.2dB
动态范围135dB
总谐波失真0.001%; 1kHz/+4dBu; 600 Ohm load
相位偏移-1° @ 20Hz; 0.5° @ 150Hz; 600 Ohm load
输入阻抗140k Ohm PAD off; 10k Ohm PAD on
输出阻抗600 Ohms
最大输入+20dB @ 1kHz
功能Input pad, Mono Sum, 180° polarity reverse, Ground lift
输入接口1/4", RCA, 3.5mm, XLR
输出接口XLR, 1/4" thru
附加功能Line Level or hi-Z input
结构14 gauge steel chassis & outer shell
尺寸（长 x 宽 x 深）160mm x 48 x 127mm (6.3" x 1.9" x 5")
重量1kg (2.2lbs)
运输尺寸（长 x 宽 x 深）210 x 159 x 83mm (8.25" x 6.25" x 3.25")
运输重量1.43 kg (3.15 lbs)
供电Passive, no power required
使用环境For use in dry locations only between 5°C and 40°C
保修Radial 3-year, transferable
