Radial HDI

(0 review)
¥ 7,964.60 ¥ 7,964.60

Add to cart
You have already submitted a query for this product today. Add to wishlist
Radial
123 Products
Radial

DI boxes, Reamp tools, signal routing and live/studio utility products.

Studio Accessories

Product Downloads

User guides, data sheets and official documents are collected here.

Rackmount Instructions
Smart Sheet
Radial HDI Official PDF 2.pdf
Radial HDI Official PDF 1.pdf

HDI 表测量 -15dB 输出垫之后的 LINE OUTPUT XLR 处的输出电平。然而，在设置输入电平时，该仪表仍然很有用，因为 LEVEL 控件上的初始设置将近似于最终输出，因为其他前面板控件对应用于 HDI 处理的信号的增益几乎没有影响。

检查15dB pad开关是否处于OUT位置，该开关直接影响LINE OUTPUT信号电平。

仅当增益衰减主动应用于信号时，OPTO 开关上方的 LED 才会亮起。因此，即使开关打开并且您从 HDI 获取信号，您可能仍然低于压缩器的阈值，因此不会应用任何增益降低。您可以尝试调高乐器的电平，或者调高 HDI 的 LEVEL 控制，以驱动输入信号更热，并用更强的信号冲击压缩器。另请记住，OPTO 压缩器仅影响 HDI 的干净通道，因此当 COLOR 控制打开时，对信号应用的压缩会越来越少，并且 OPTO LED 将相应变暗。

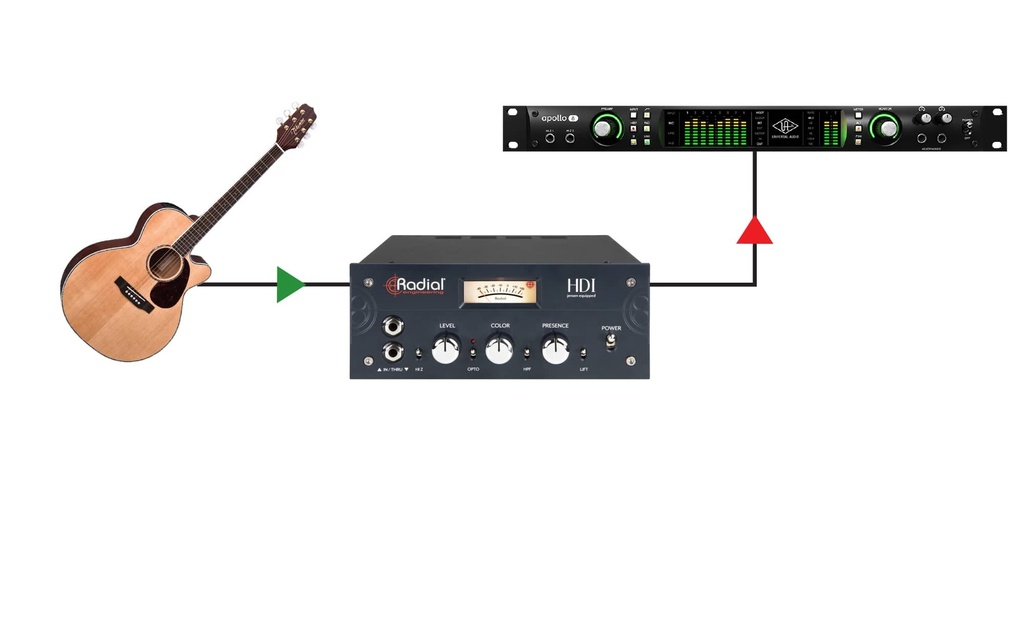

HDI 上的 HI-Z 开关可更改 1/4" 输入的阻抗，从较低位置的 200k 欧姆到较高位置的 2 兆欧姆。这近似于旧吉他放大器上的 HI 和 LO 输入，并且可以通过无源拾音器和压电传感器提供更明亮的音调。在某些乐器上，这会产生更明显的效果，而在另一些乐器上，则会非常微妙或没有效果。此开关的设置没有错误，请尝试这两个选项并用您的耳朵来确定哪个位置最适合您的乐器。

当开关位于中间位置时，HPF 从 40Hz 开始滚降，当开关位于上方位置时，HPF 从 100Hz 开始滚降。两者的斜率均为-6dB/倍频程。

HPF 旨在帮助补偿在对信号施加某些类型的失真时常见的低频积累。因此，HDI HPF 仅影响经过 COLOR 控制失真通道处理的信号，而原始干净的输入信号不受影响。

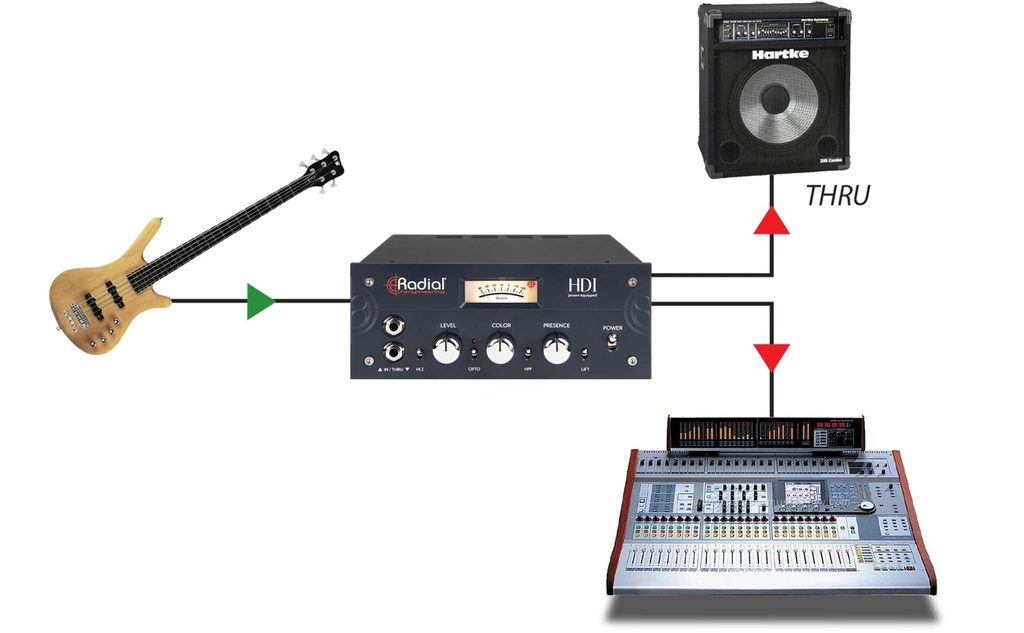

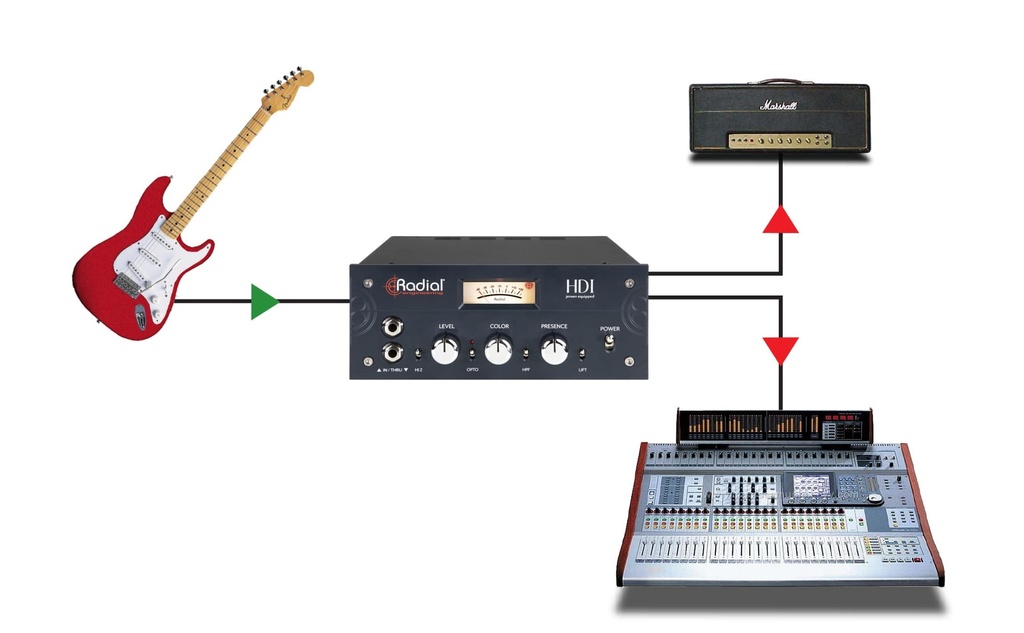

不，请始终确保使用顶部 1/4 英寸插孔作为乐器输入，使用底部插孔作为直通输出来为放大器供电。

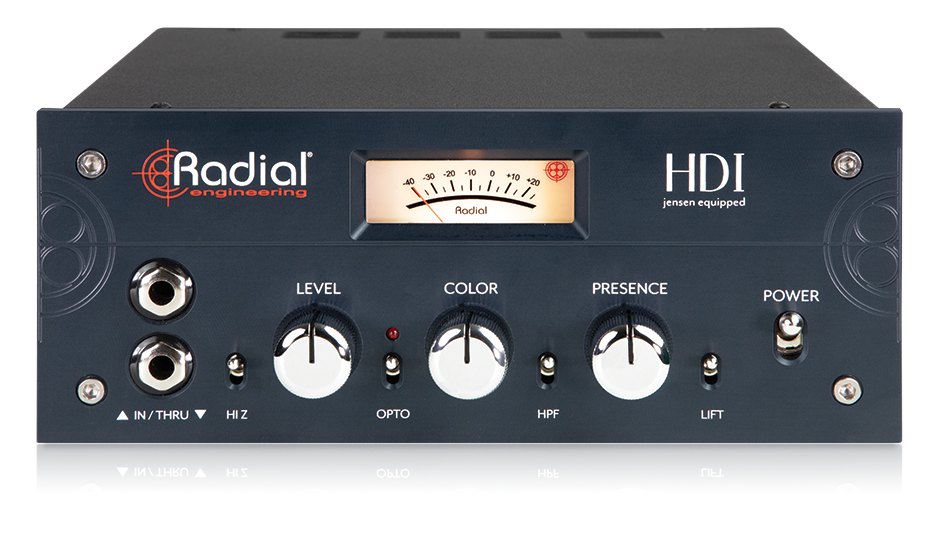

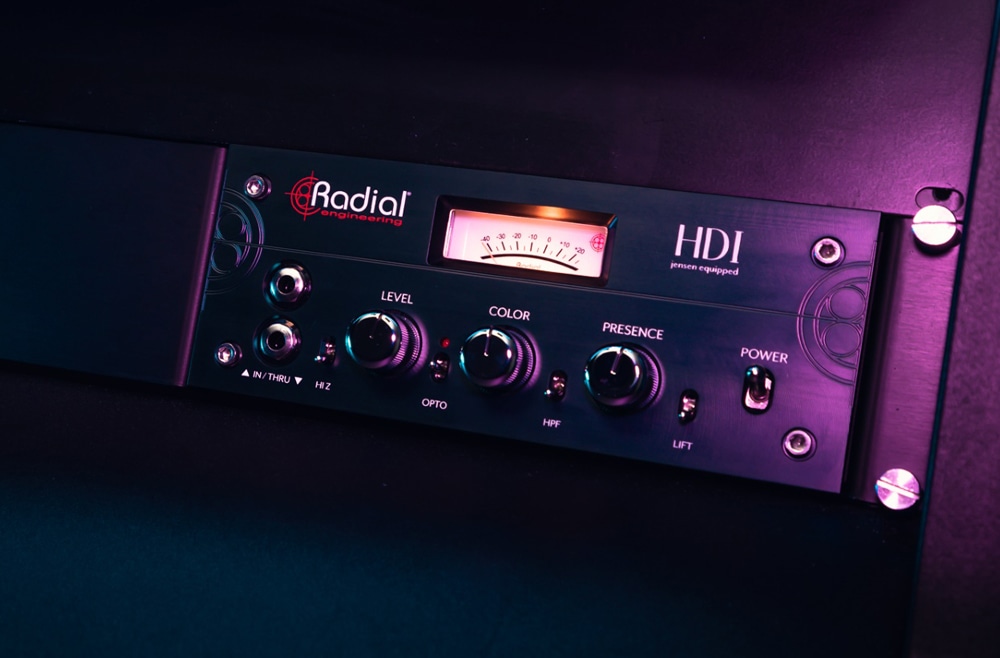

是的，HDI 附带机架耳，允许您将其安装在标准 19 英寸设备机架的 2RU 空间中。一个或两个 HDI 可以并排安装在同一机架空间中。

不需要，前面板乐器输入使用一个切换插孔来覆盖后面板输入，使您可以在 HDI 机架安装时即时插入乐器，而无需重新连接电缆。

15dB PAD 是一个输出焊盘，仅影响 HDI 的 LINE OUTPUT。这是因为 HDI 能够提供非常高的输出，有时会使某些音频接口的输入级失真。 PAD 允许您降低输出电平，而不影响使用 HDI 前面板控件实现的音调。

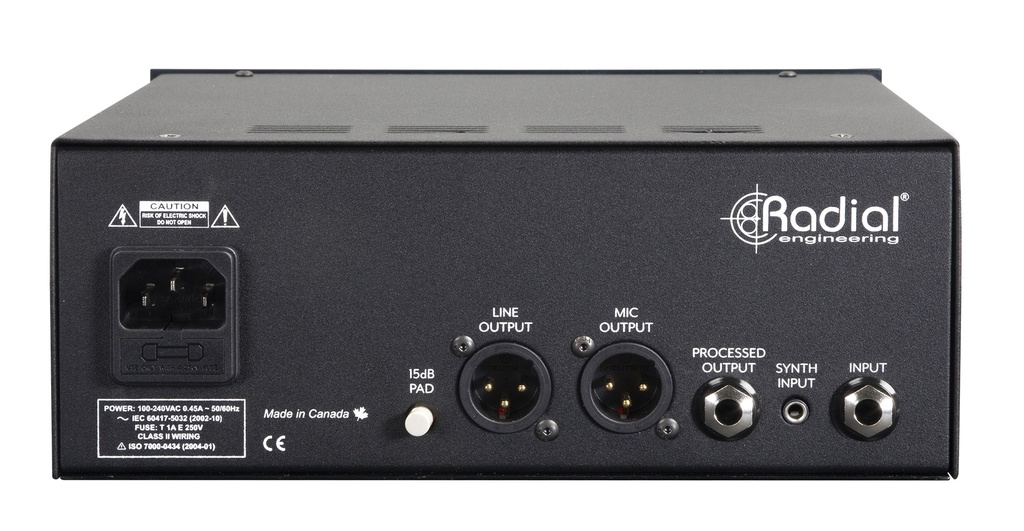

是的，两个输出将始终处于活动状态，允许您根据您的应用使用其中一个或两个。 1/4" PROCESSED OUTPUT 也始终处于活动状态。

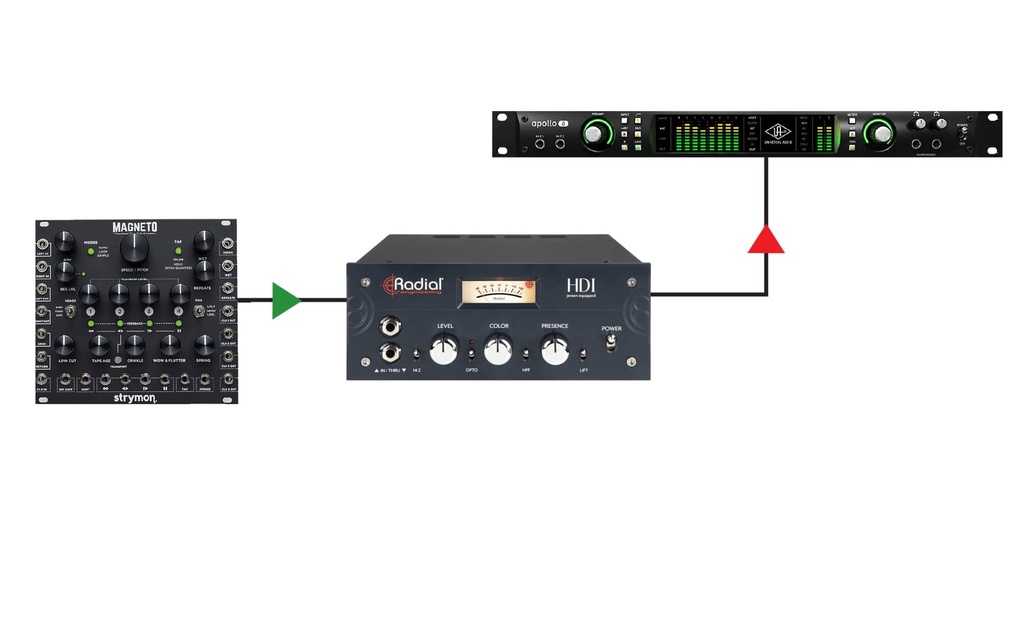

绝对的。这使您可以在连接到您最喜欢的放大器模拟或脉冲响应之前应用 HDI 独特的音调整形特性。您还可以尝试在放大器模拟器之后连接 HDI，以便稍后在信号链中进行试验。

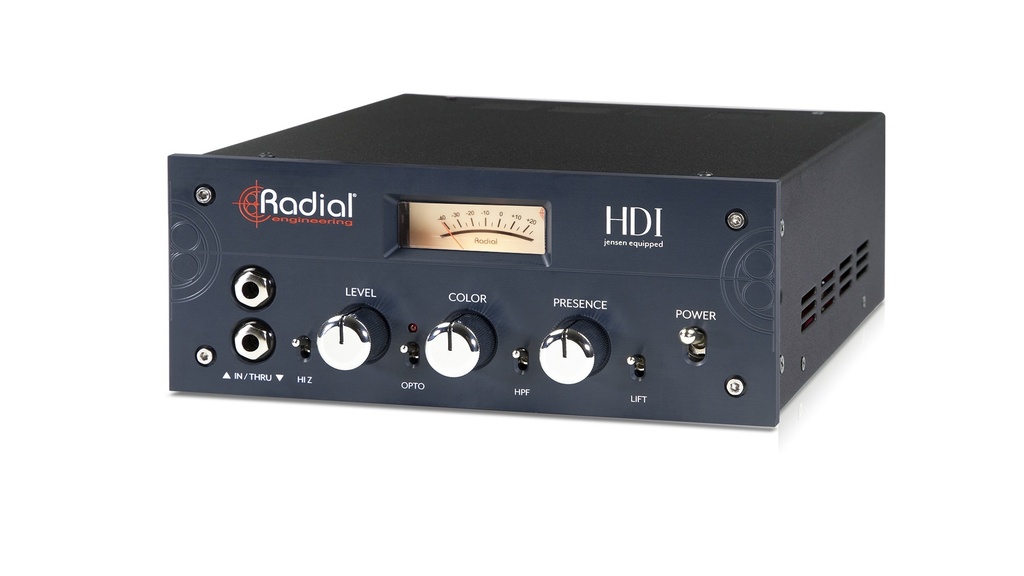

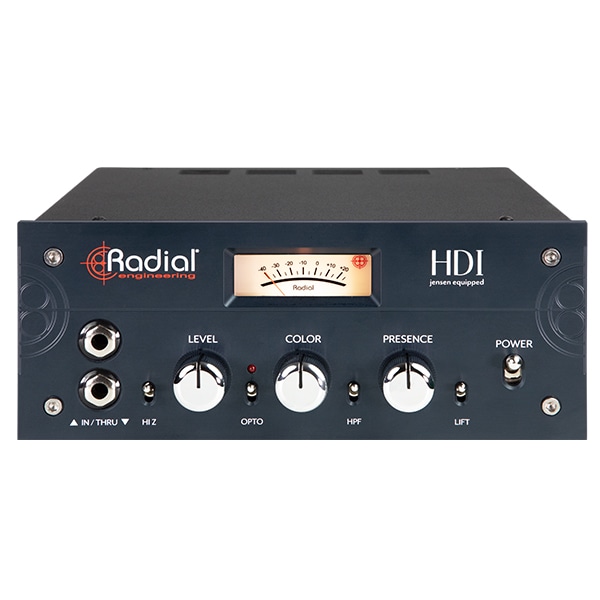

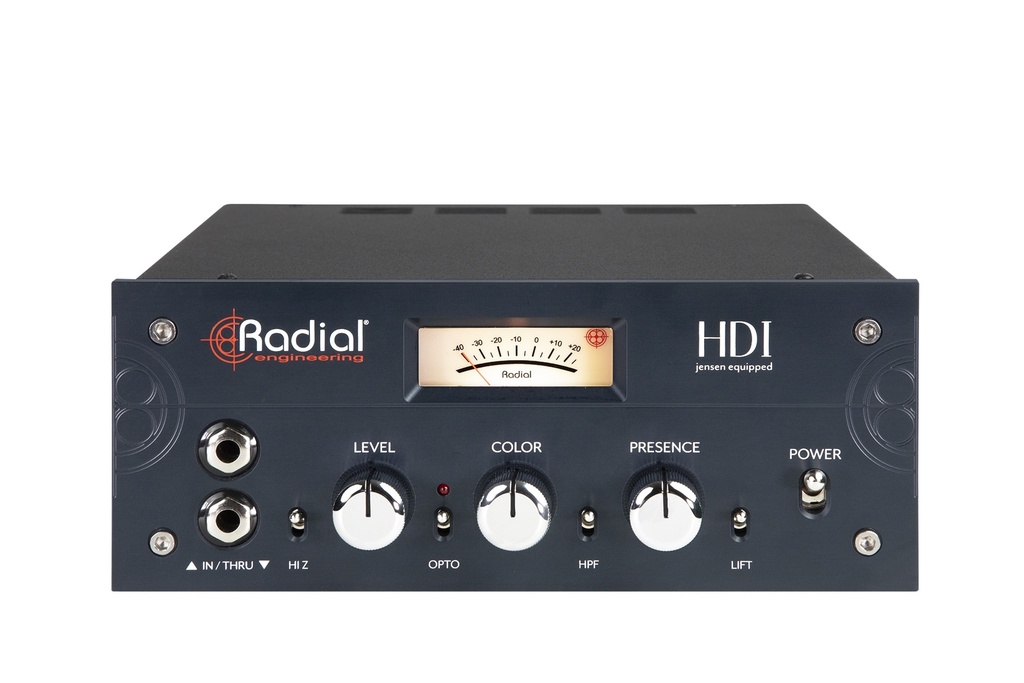

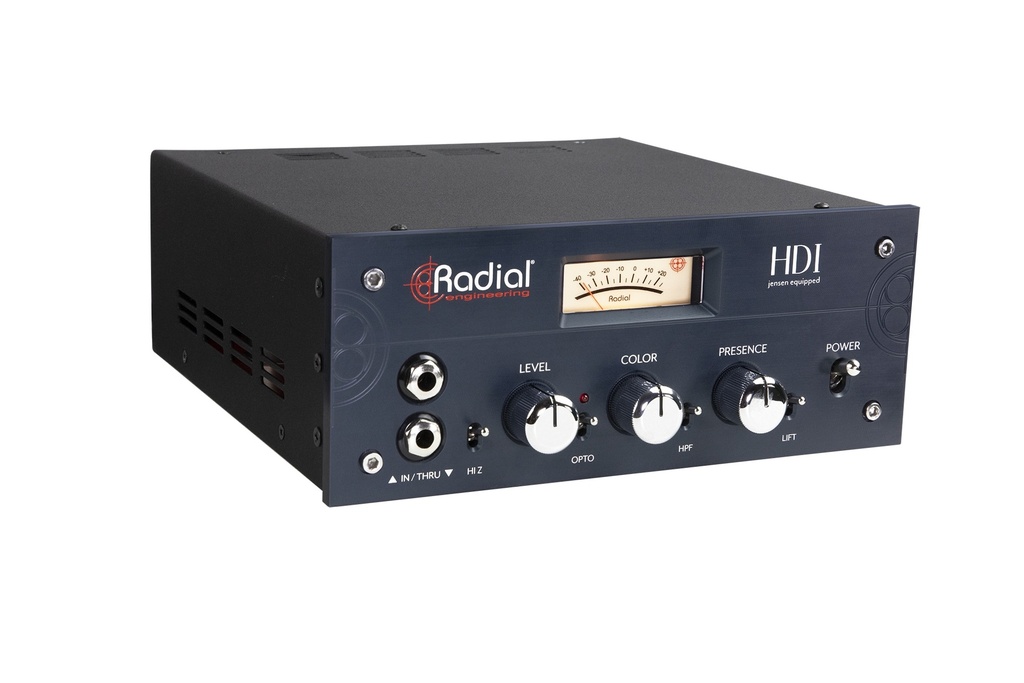

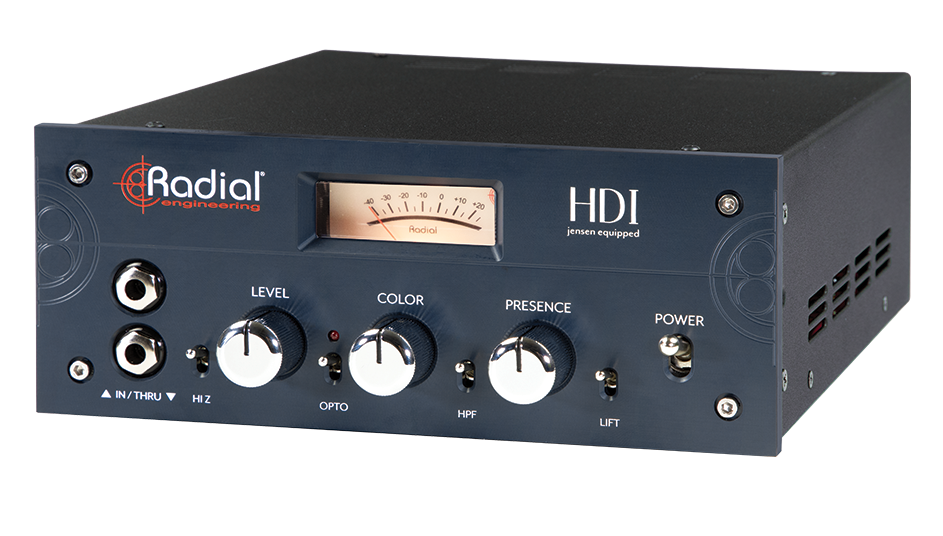

Radial HDI 功能视图

功能特点

  1. 1

    在几秒钟内以令人惊叹的音调拨号

  2. 2

    从超干净到放大器般的失真混合

  3. 3

    平滑 Opto 压缩器可降低峰值

  4. 4

    麦克风和线路电平输出

  5. 5

    超大定制绕制 Jensen 变压器

技术规格

频率响应Line Output: 1Hz ~ 100kHz +0.25/-3dB, 20Hz ~ 20kHz +/-0.1dB Mic Output: 10Hz ~ 80kHz +0.25dB/-3dB
动态范围112dB (20-20k, unweighted, referred to +25dBu)
增益最小增益（CCW 电平）：-3dB 最大增益（CW 电平）：+31dB
总谐波失真0.3% @20Hz, 0.22% @100Hz, 0.01% @1kHz (+4dBu In)
信噪比91dB (20-20k, unweighted, referred to +4dBu)
最大输入1/4" TS: +5dBu, 3 VAC RMS, 8.4 V Peak to Peak 3.5mm: +25dBu, 7 VAC RMS, 20V Peak to Peak (Level @ 12:00)
最大输出Line Level XLR: +25dBu (1% THD at 1kHz) Mic Level XLR: +3.7dBu (1% THD at 1kHz) 1/4" Processed Out: +8dBu (Approx. unity gain with Level @ 12:00)
输入接口1/4” TS（前部和后部），3.5mm 合成器
输出接口XLR 线路/麦克风，1/4” TS 处理，1/4” TS 直通
附加功能Output pad, Opto Compresser: 6:1 ratio, max 8dB gain reduction HPF: 40Hz / 100Hz rolloff @ -6dB/octave
结构14 号钢制底盘，1/2” 铝制前面板
尺寸（长 × 宽 × 深）8.25” x 8.25” x 3.5”
重量5.05lbs
供电100-200VAC 0.45A ~ 50/60Hz
使用条件仅限 5°C 至 40°C 的干燥环境使用
质保Radial 3 年可转让质保
