CB Electronics XP-Relay 16x16

功能一览

• XP-Relay 可扩展为 8 x 8、立体声 8 x 8、16 x 8、16 x 16。
• XP-Relay32 是 32 x 32 DB25、1U 机架设备。
• XP-Relay32X 是 32 x 32 DB25、2U 机架设备，并可后续扩展为 XP-Relay64。
• XP-Relay64 是 64 x 64 DB25、2U 机架设备。
• 直接导线性能，基于继电器，信号路径中没有电子电路。
• 密封继电器比开放式跳线盘触点更可靠。
• 适合低电平或高电平信号，包括话筒、线路、控制电压、MIDI 和时间码。
• 支持幻象电源直通。
• 可集成 XPatch4 控制软件。
• 可独立使用，并从 128 个快照中选择。
• 可与最多 4 台 XP-Relay 或 XPatch 设备组合成更大系统。
• 可通过 USB 或以太网连接。
• 提供 5 针 DIN MIDI 输入。
• 可与 XPatch-32、XPatch-64、XPatch-96 集成。

说明

XP-Relay 是先进的软件控制继电器跳线盘，可无缝集成到专业音频系统中，提供纯净的继电器信号路由、透明的音频路径、直观而功能丰富的 XPatch4 App 控制、广泛连接、可扩展配置和坚固可靠性，并且不产生热量、不需要风扇。

XP-Relay 可以让你完成传统跳线盘不会去做的创意操作。可以一键从录音切换到混音，A/B 比较最多 4 条路径，比较话筒和话筒前级组合，以及更多操作。

跳线盘必须以绝对透明的方式路由音频；XP-Relay 通过大量高品质继电器矩阵实现这一点，确保信号路径像直接线缆连接一样纯净。基于继电器的切换系统确保路由过程不影响信号完整性，适合要求严苛的录音棚环境。

XP-Relay 由适用于 Windows 和 macOS 的 XPatch4 App 配置与管理。XPatch4 App 可通过 USB 或以太网控制最多 4 台 XP-Relay 或 XPatch 设备，并可轻松创建和管理复杂路由链，包括分配、单声道到立体声转换、插入、信号处理器和 A/B 组。

用户可以即时保存和调用配置，进行实时调整、预设配置和路由设置存储，从而简化工作流程并保证 session 连续性。通过像数字插件一样处理硬件音频处理器，XP-Relay 让用户可以把设备拖放到复杂路由链中，并随时编辑、试听和调用。配置完成后，上次使用的路由会在开机时立即加载。

XP-Relay 采用电信用继电器技术，额定寿命达到数百万次循环，确保长期可靠性和极低功耗。信号路径中没有有源电子电路，因此可以传输话筒电平信号、幻象电源、控制电压、数字音频和 MIDI 而不劣化。路由变化会由物理继电器的轻微咔嗒声确认。

背板 DB25 接口提供 32、可升级到 64、以及 64 通道输入与输出；前面板提供用于快速试听设备的 XLR 或 XLR/TRS 组合输入和输出。最多可将 4 台设备通过 DB25 连接在一起，并设置为更大系统的发送 / 返回。

XP-Relay 用于消除手动跳线造成的中断，保证 session 转换流畅并保持创意不中断。它静音运行，不需要冷却风扇，可直接替代传统跳线盘。

XP-Relay 可连接现有 TT 跳线盘到一个或多个背板 DB25，从而轻松集成到大型 TT 跳线盘系统中，形成面向专业录音棚的可扩展方案。

型号配置

产品图片

XP-Relay

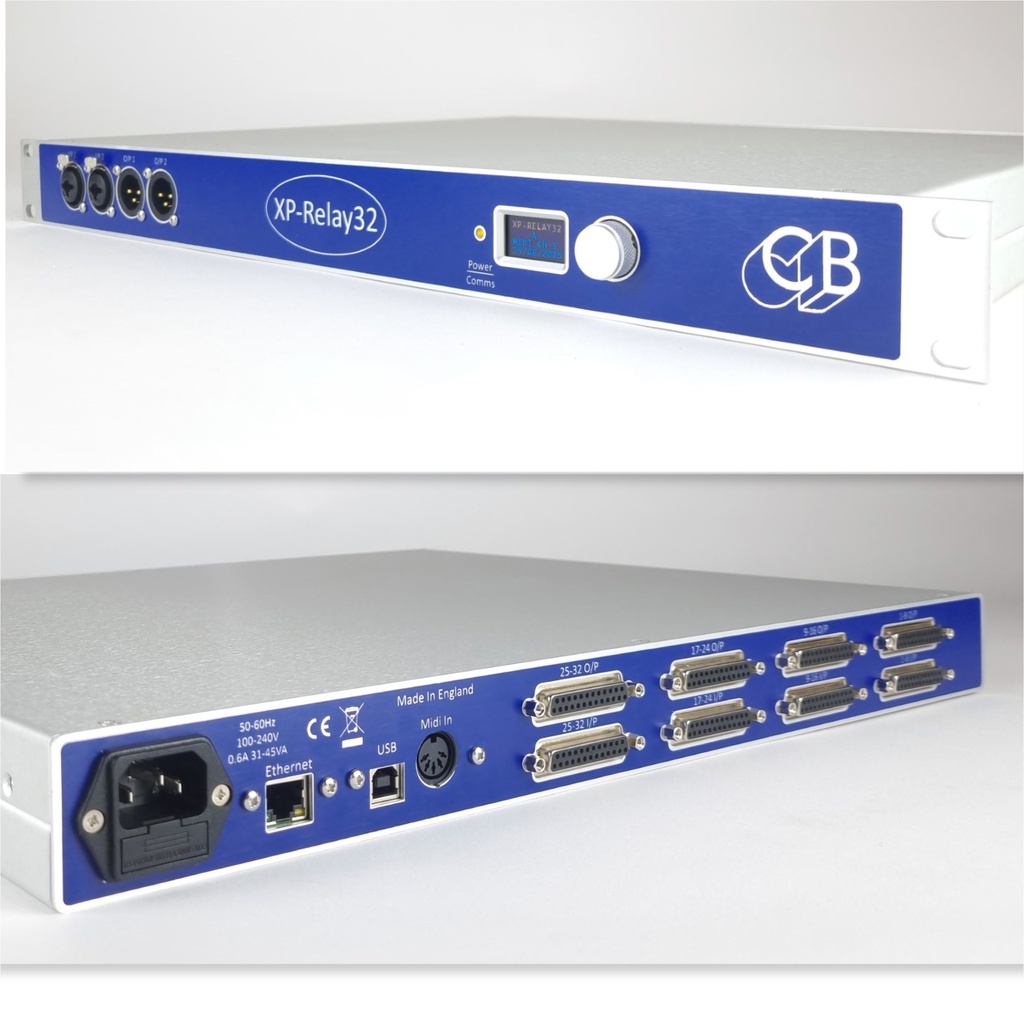

XP-Relay 正背面

XP-Relay 角度图 1

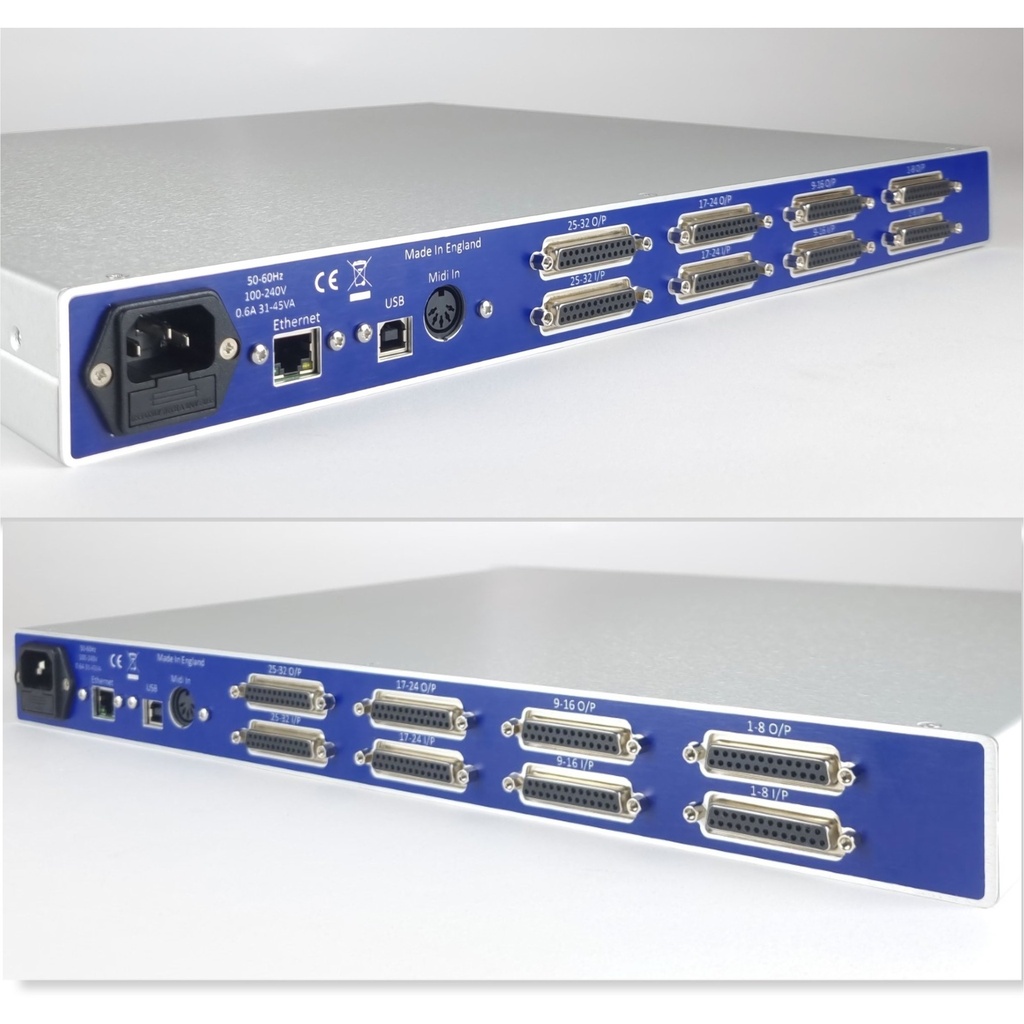

XP-Relay 背板角度图 1

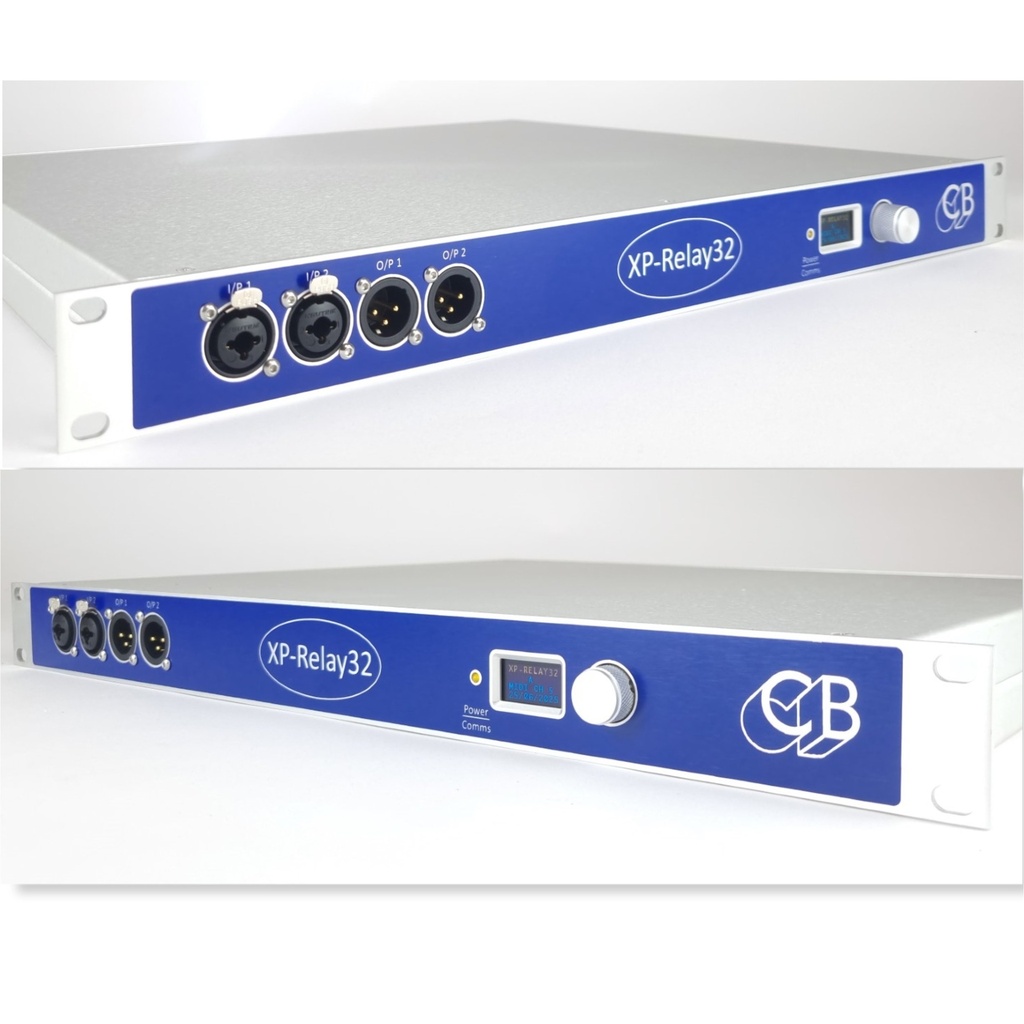

前面板与连接

• XP-Relay 提供 2 个 XLR 输入和 8 个前面板开关。
• XP-Relay32、XP-Relay32X 和 XP-Relay64 前面板提供 2 个 XLR/TRS 组合输入和 2 个 XLR 输出，用于试听设备。

软件界面

XPatch4 A/B 窗口

XPatch4 照片与备注

XPatch4 黑色界面

XPatch4 矩阵页面

系列对比

XP-Relay 系列对比
