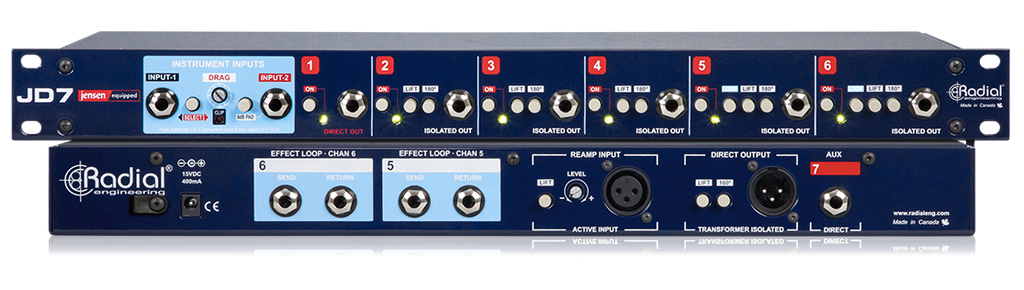

Radial JD7

(0 评价)
切换器
¥ 13,893.81 ¥ 13,893.81

加入购物车
You have already submitted a query for this product today. 添加到心愿单
Radial
123 Products
Radial

DI 盒、Reamp 工具、信号路由以及现场/录音棚常用工具设备。

隔离和切换器系列

产品手册下载

产品手册、规格书和官方资料会集中放在这里。

Smart Sheet
Radial JD7 Official PDF 2.pdf
Radial JD7 Official PDF 1.pdf

是的。 JD7 是一款全系列设备。虽然最初是为电吉他设计的，但它非常适合任何乐器。

更准确的说法可能是吉他手不喜欢大多数缓冲器的声音，因为他们往往会由于阻抗不正确以及使用质量较差的电路设计而使吉他的声音着色。 A 类缓冲器是发烧友的首选，因为它们引入的音染最少。 JD7 始终采用 100% 分立元件和 A 类电路，以提供最自然的音色。

A 类电路是一种类似管子的电路，其中单个放大级可增强波的正周期和负周期。 AB 类电路在放大之前将波分解为正分量和负分量，然后将它们组合在一起。 AB 类电路效率更高、更安静，并且可以产生更多增益，但听起来不太好。

如今，大多数电子放大器都采用将许多部件组合到单个芯片中的集成电路。尽管更先进，但大多数音频工程师认为基于芯片或运算放大器的设备的声音听起来不如全尺寸的单个组件。使用全尺寸部件的电路称为分立电路。

当电吉他连接到放大器时，就会形成电路。我们称为拾音器的电磁装置完成了该路径。当缓冲器（单位增益放大器）置于两者之间时，拾音器和放大器之间的关系就会丢失。它“感觉”不同。拖动控制通过给拾音器施加适当负载来重新建立这种关系，就像连接到电子管放大器一样。

大多数音频电路是由技术人员而不是吉他手设计的。技术人员倾向于关注电路的技术性能，而吉他手则非常注重感觉。在 Radial，产品不仅必须性能良好，而且必须感觉良好。

阻力控制是为无源拾音器设计的，因此对有源电路的影响非常小。

变压器隔离消除了接地环路引起的嗡声和噪声。 Dean Jensen 率先使用了高性能音频变压器，在他的领导下，变压器质量从此一直非常出色。

当吉他信号“异相”时，人们真正的意思是某些东西接线反了。也就是说，正负极线需要对调一下。这实际上意味着极性颠倒了。我们使用“异相”一词，但相位实际上是在时域中，而极性是在电域中。

JD7 采用外部浮动电源来帮助消除接地环路引起的嗡声和噪声。这当然会断开 JD7 的所有接地。吉他、JD7 和放大器之间的安全接地是通过通道 1 输入实现的。

我们选择使用外部电源有几个原因： 高阻抗吉他电路对噪声特别敏感。通过将电源从金属框架中取出，产生噪声的机会就会大大减少。此外，由于Radial产品销往世界各地，我们可以为每个国家提供不同的电源，以满足他们的电气安全要求。最后，由于电源往往是电子电路中最大的故障点，因此现场更换很容易。

JD7 采用混合方法，其中有源 A 类缓冲器为Radial定制绕线 DI 盒变压器供电。这会产生平衡的低阻抗输出，旨在为麦克风前置放大器或调音台供电。

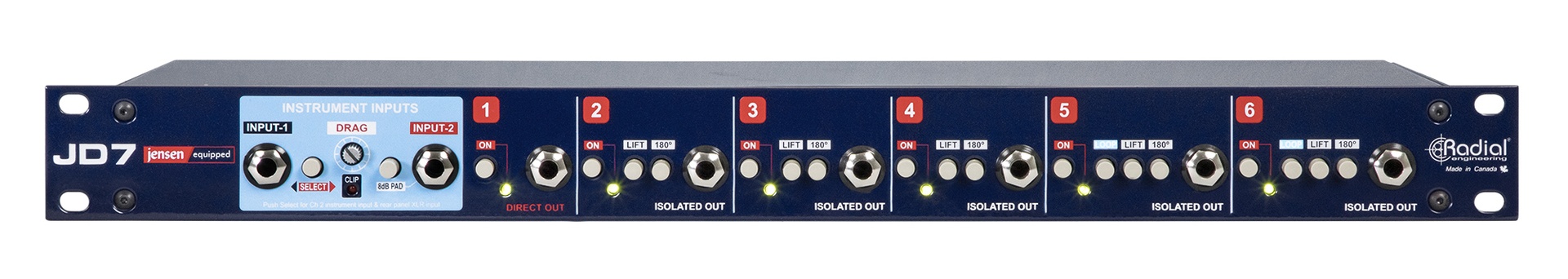

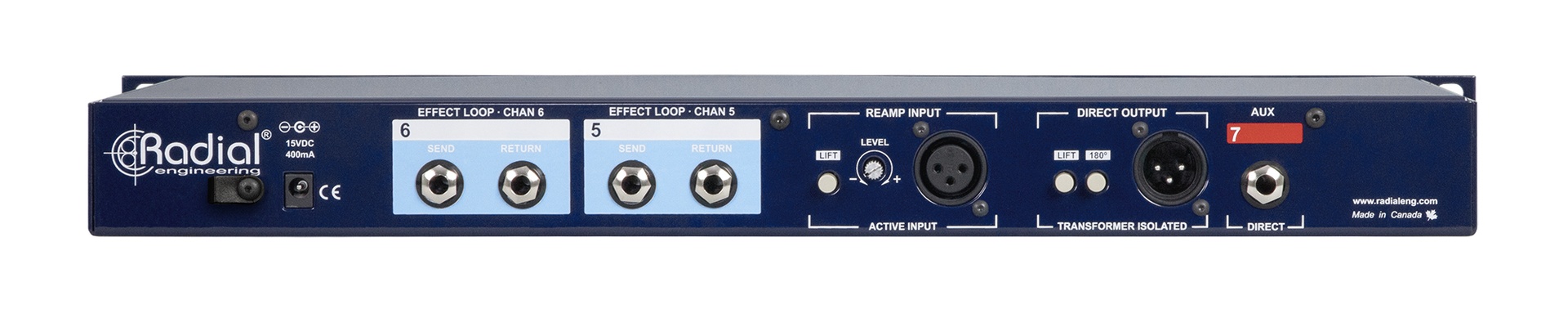

Radial JD7 功能视图

功能特点

  1. 1

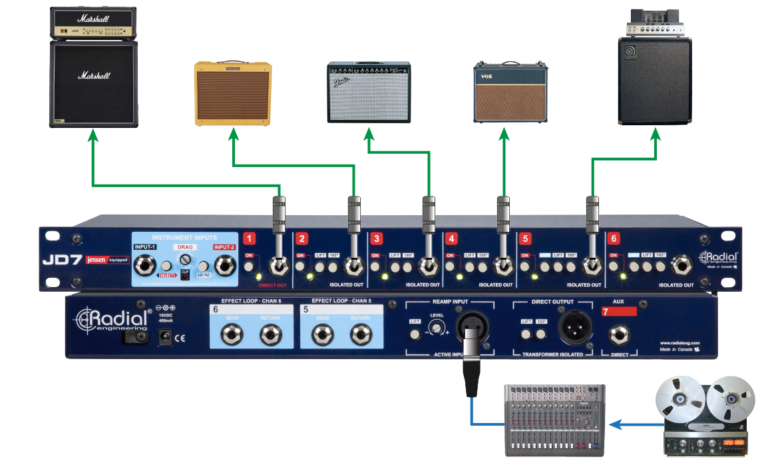

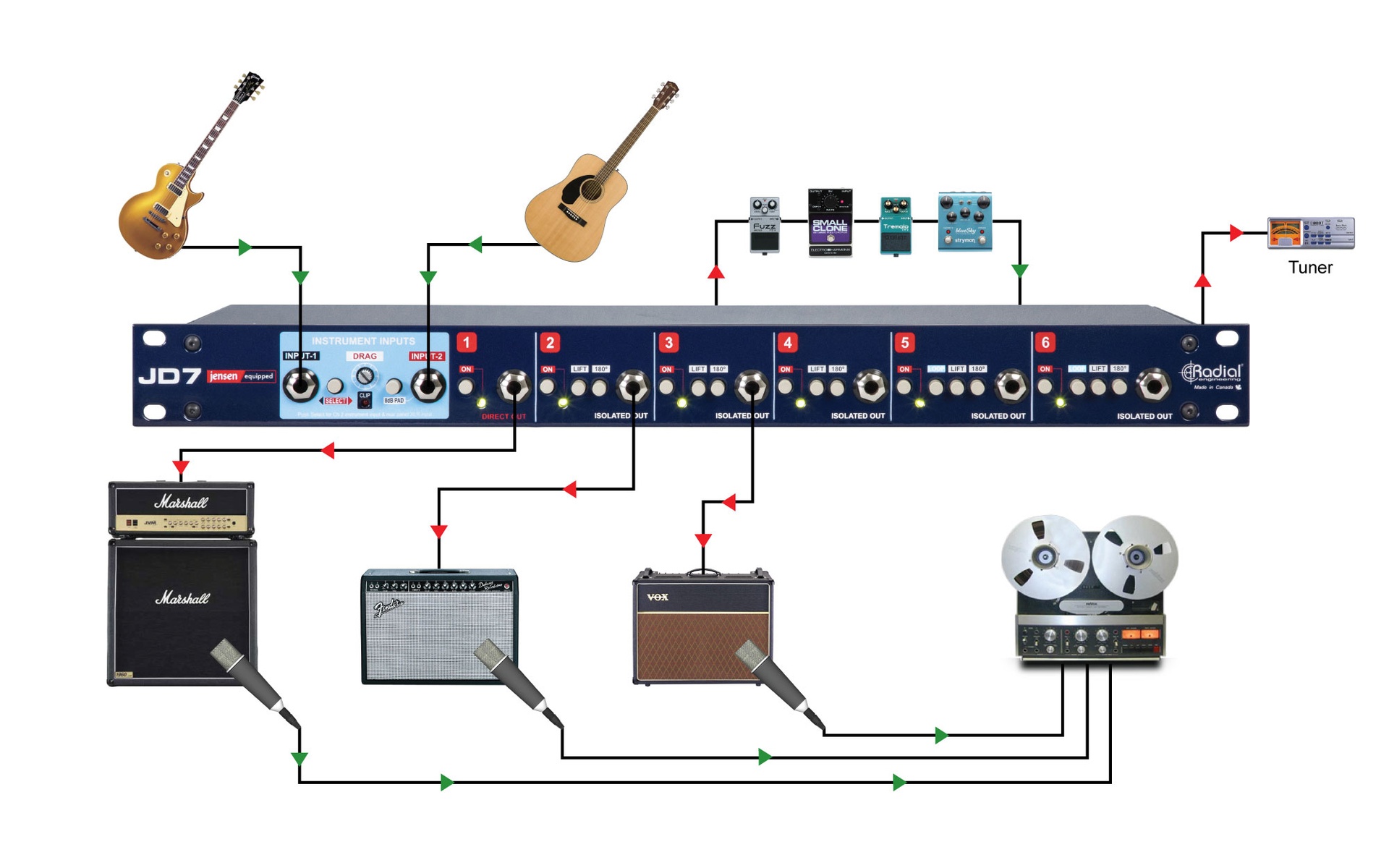

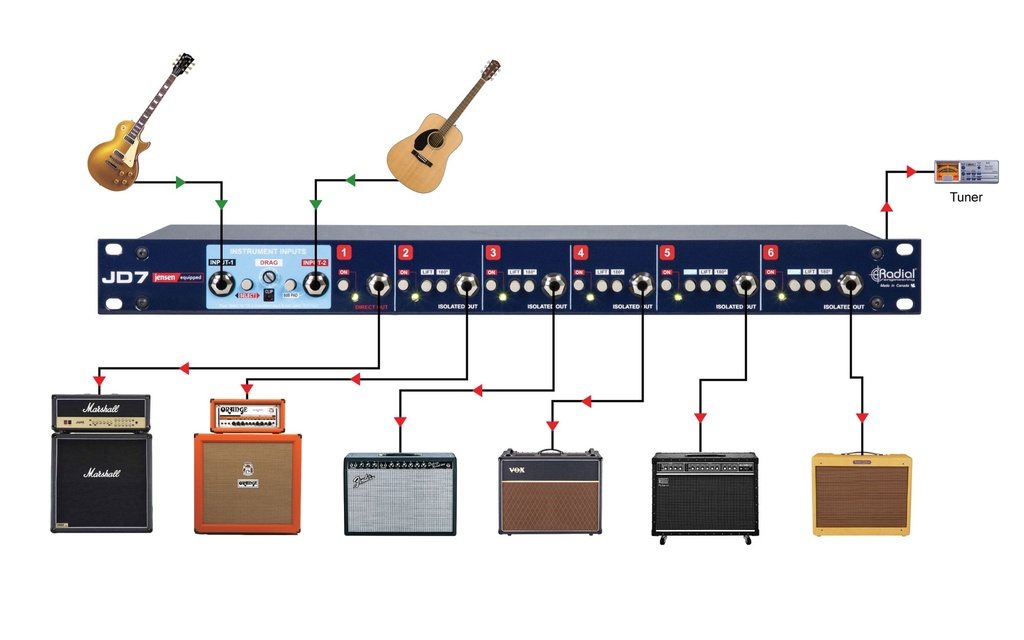

    同时驱动多达 7 个放大器和 2 个效果环路

  2. 2

    Jensen 变压器隔离消除了嗡声和噪声

  3. 3

    内置 Radial Direct 盒和 Reamp® 功能

  4. 4

    自然色调的拖动控制负载校正

技术规格

音频电路类型100% discrete class-A with transformer isolation
通道数量2 Input 7 Outputs
频率响应20Hz ~ 20kHz (± 1dB)
动态范围125dB (非平衡 input to 非平衡输出)
总谐波失真0.05% @ 1k (非平衡) 0.1% @ 1k (平衡)
互调失真0.2% @ -20dBu
输入阻抗Variable from 10k Ω ~ 1megaOhm
输出阻抗1/4" 非平衡：10k 欧姆；XLR 平衡：150 欧姆
本底噪声-115dBu
最大输入+13dBu (非平衡) +23dBu (平衡)
输入接口1/4", XLR
输出接口1/4", XLR
结构14 号钢制底盘和外壳
尺寸（长 × 宽 × 深）17.5" x 6" x 1.75" (44.5cm x 15.25cm x 4.45cm)
重量7.5lb (3.4 kg)
运输尺寸（长 × 宽 × 深）22" x 10.375" x 4.5" (55.9cm x 26.4cm x 11.4cm)
运输重量8lb (3.63kg)
供电+15VDC/400mA adapter included
