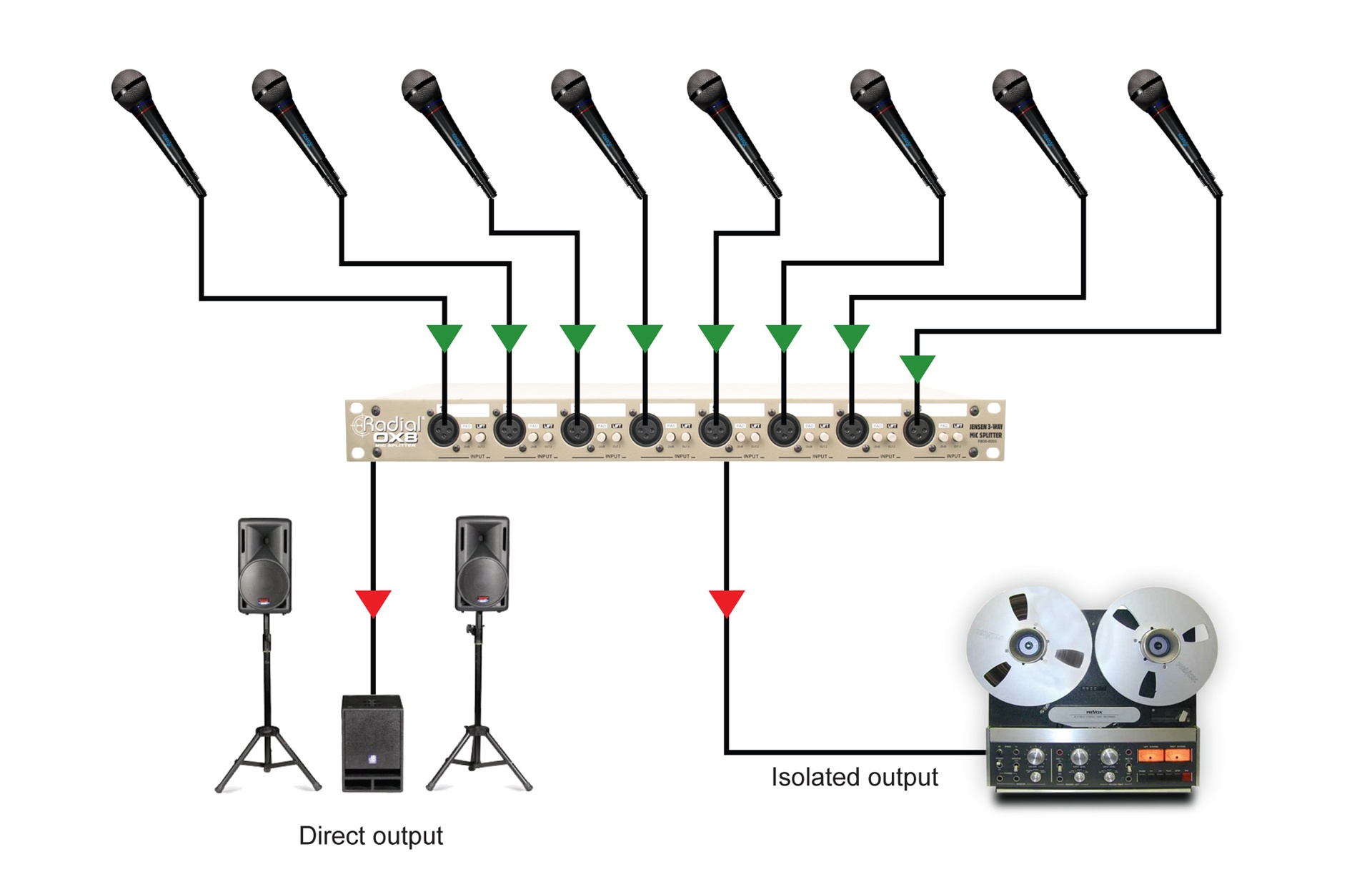

使用OX8录制现场节目
OX8 非常适合录制现场表演。只需将舞台麦克风连接到 OX8,并将信号从 OX8 分离到录音机和 PA 系统。变压器将隔离录音系统,以消除接地环路引起的嗡声和噪声。

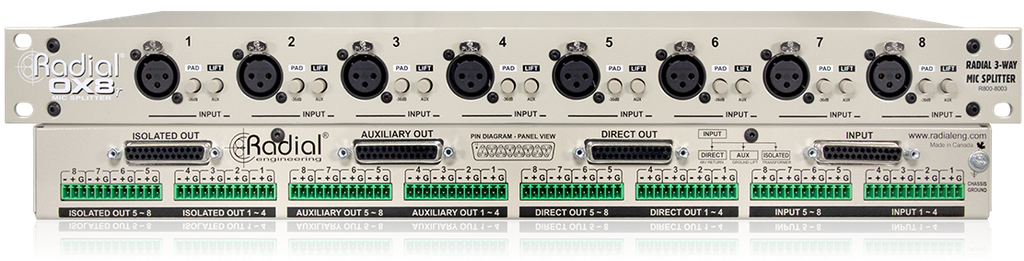

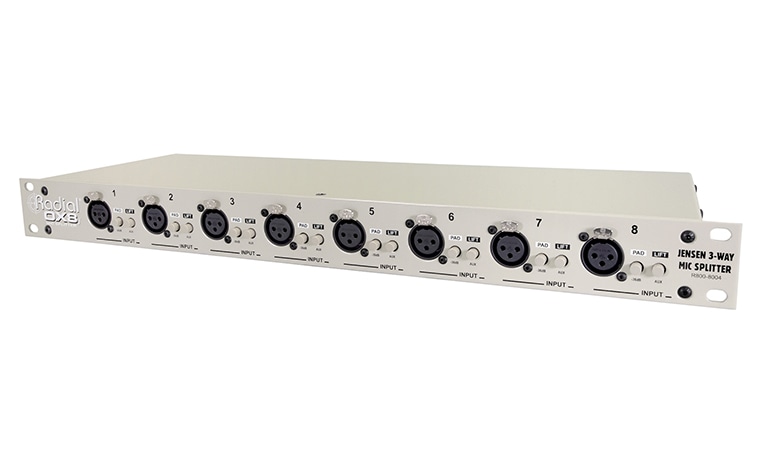

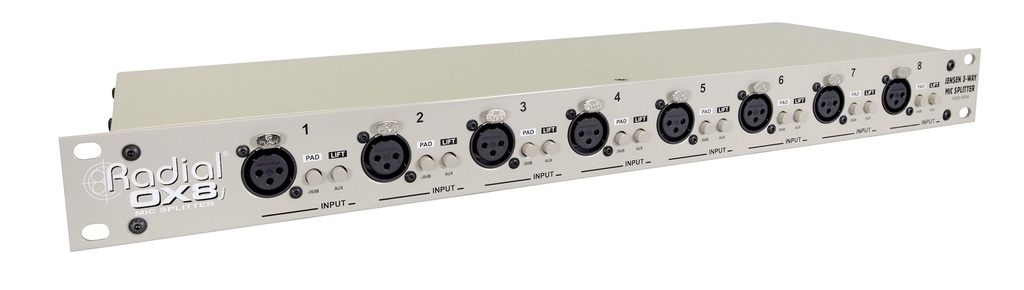

OX8™ 是一款八通道无源麦克风分配器,旨在将多个麦克风的输出同时发送到三个目的地,并具有变压器隔离和Ground Lift功能,可消除来自接地环路的嗡声和噪声。

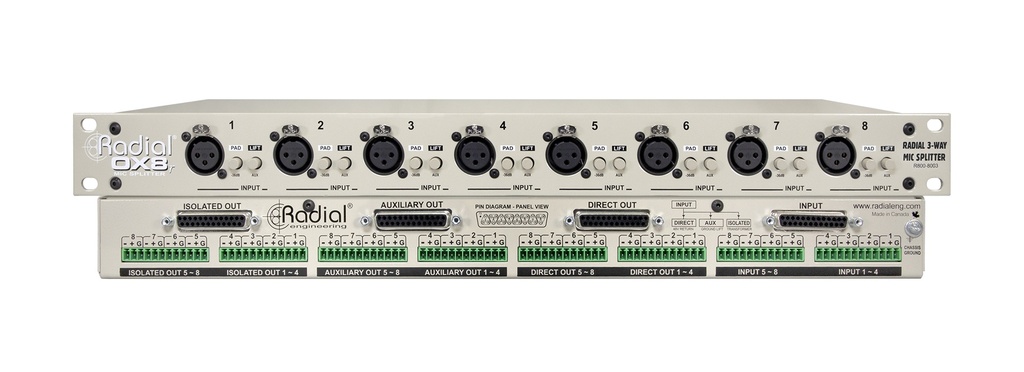

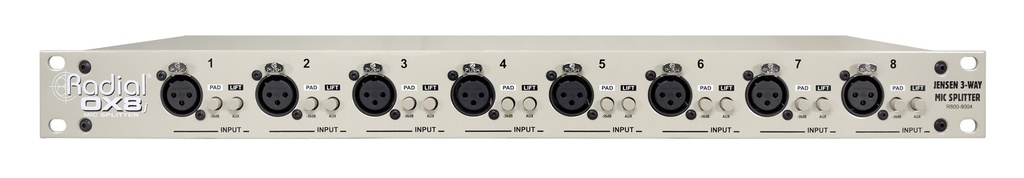

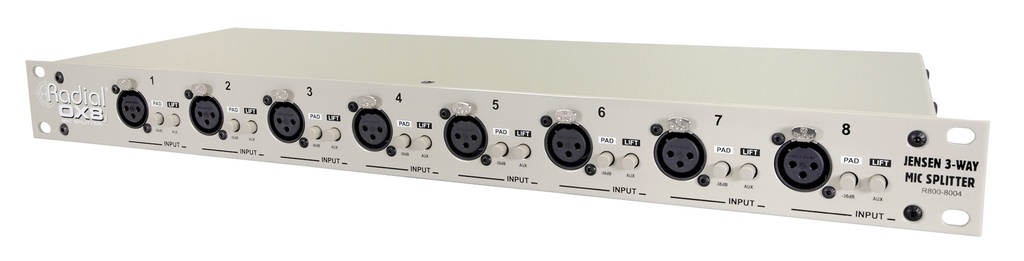

Radial OX8 是一款专业音频工具,无论在现场舞台还是在广播演播室中都同样适用,可将八个麦克风信号同时分配到多个目的地,而不会产生噪音或失真,并消除来自接地环路的嗡声和噪声。每个通道都配置有一个平衡输入、一个直接输出(也可用作 48V 幻象电源的返回路径)、一个带有接地开关的直通输出以及一个完全变压器隔离的输出。 OX8 可以与优质 Jensen JT-MB-CPC 变压器或 Eclipse ET-MS10 变压器一起订购,作为经济实惠的替代方案。每个通道还受益于超短信号路径和内置射频滤波器,即使在最容易产生噪音的环境中也能确保绝对安静的性能。
OX8 非常适合录制现场表演。只需将舞台麦克风连接到 OX8,并将信号从 OX8 分离到录音机和 PA 系统。变压器将隔离录音系统,以消除接地环路引起的嗡声和噪声。

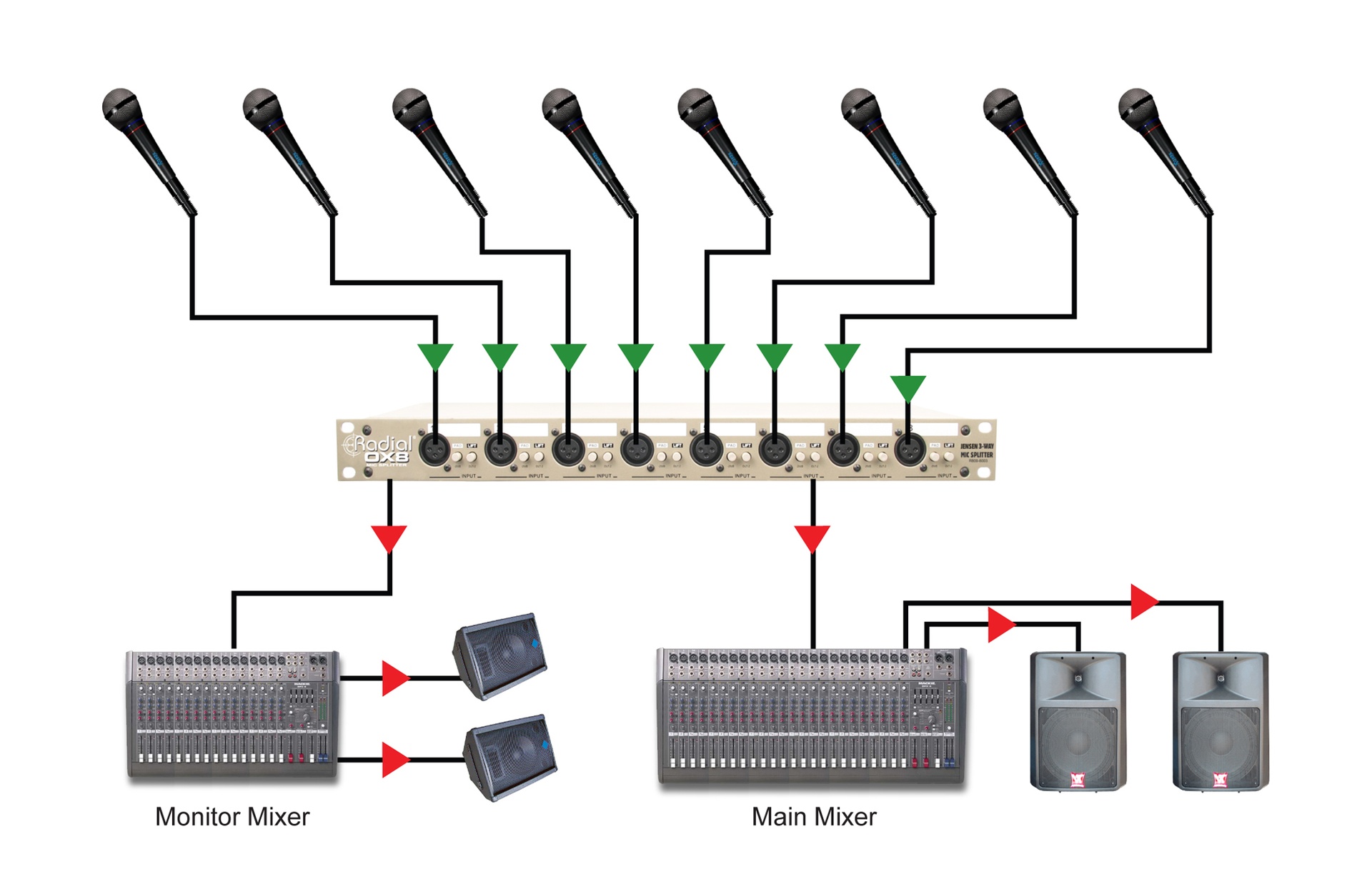

没有什么比舞台监听器传来的嗡声和噪声更烦人的了。 OX8 可轻松配置为隔离 FOH 和监听控制台,以确保无噪音性能。根据需要组合 16 个或更多通道。

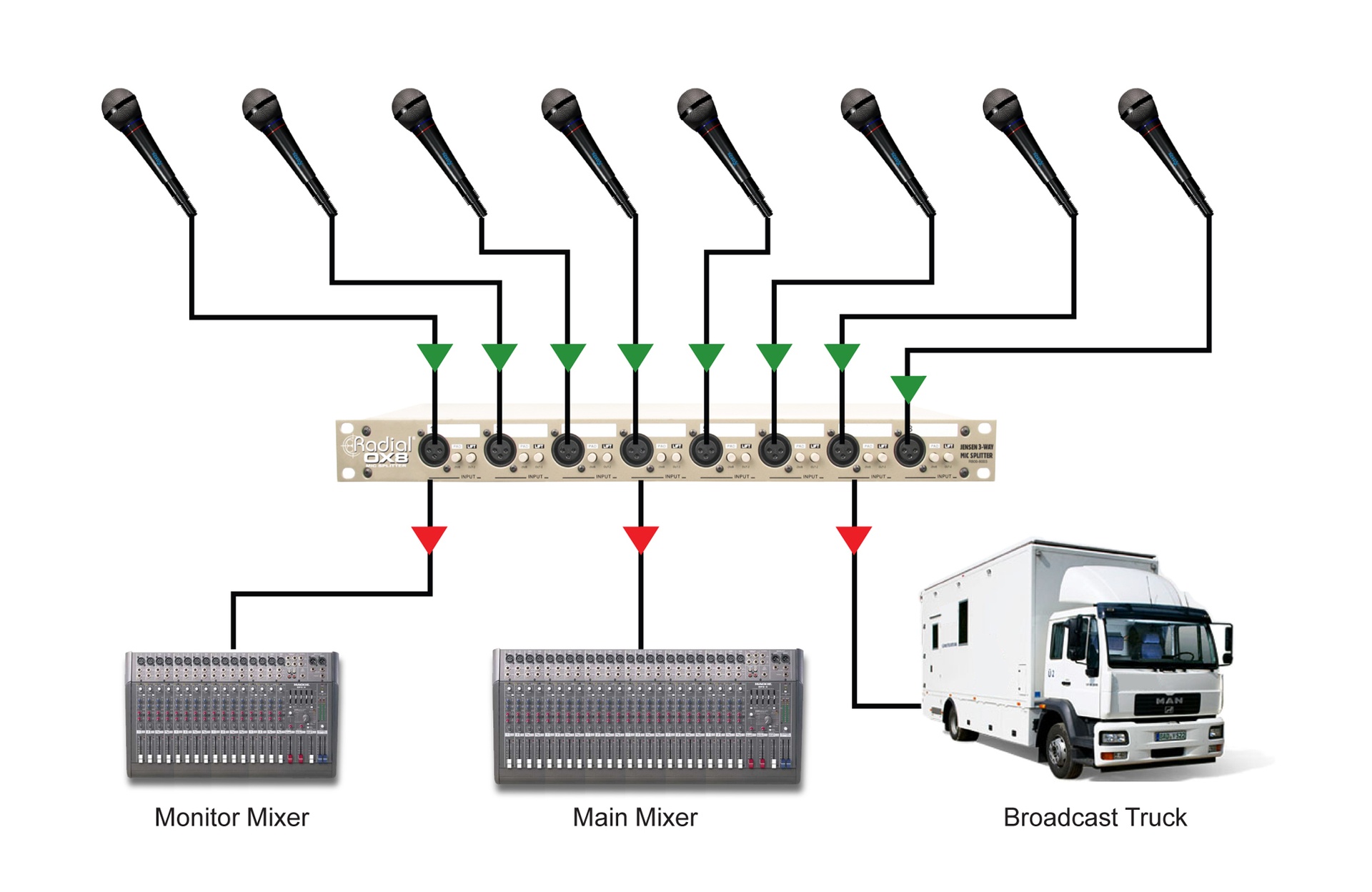

一路使用辅助输出为监视器供电,并使用隔离输出为广播车供电。 OX8 令人惊叹的音质将为广播公司提供无失真的信号,同时使 PA 系统能够独立工作。

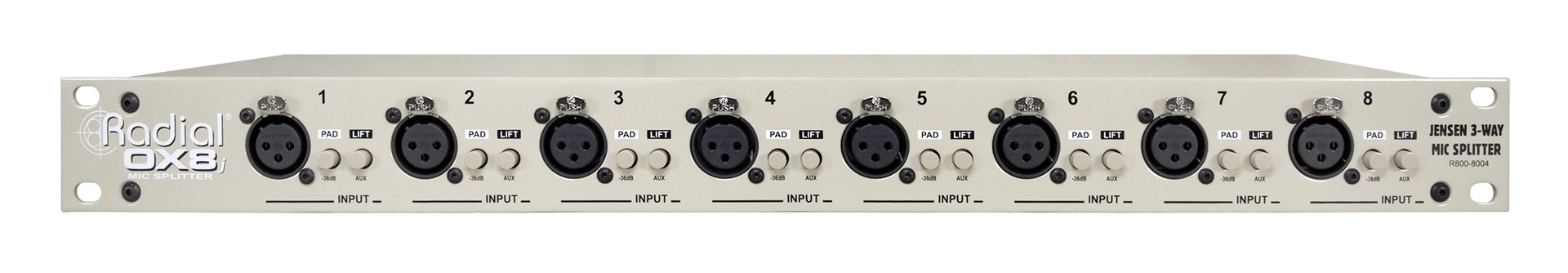

标准 600Ω 平衡麦克风输入与后面板 D-sub 并联。
蜡笔使设置变得容易。故障排除时有很大帮助!

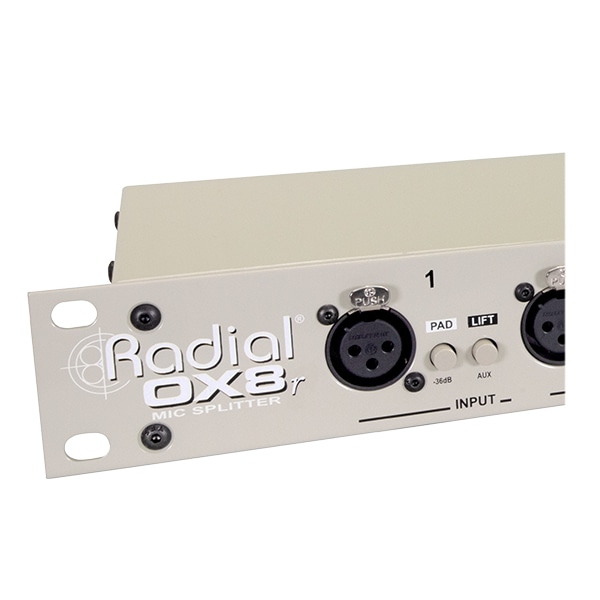

降低灵敏度,使线路电平信号能够无失真地连接。
断开辅助输出处的接地以帮助消除接地环路。
输出通过消除接地环路引起的嗡声和噪声来提供超安静的连接。
带有前面板接地开关的直接输出允许硬线无源分离用于监视器或广播馈送。

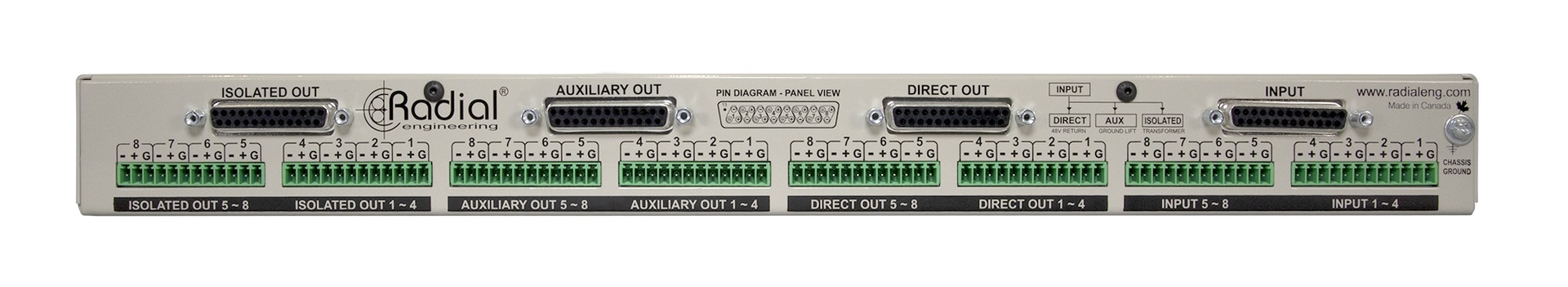

输出组提供用于 8 通道电缆线束的 25 针 D-sub 连接器或用于永久安装的 Phoenix Euroblock 连接的选择。
硬连线到直接输出,为 48V 幻象电源提供返回路径,为电容式麦克风和有源DI 直插盒供电。
| 规格 | |
| 音频电路类型: | 基于无源变压器的麦克风电平分配器 |
|---|---|
| 变压器: | 选择 Jensen JT-MB-CPC 或 Radial Eclipse MS10 |
| 通道数: | 8 |
| 频率响应: | 詹森 20Hz ~ 20KHz (+0dB/-0.2dB) |Radial 20Hz ~ 18KHz (+0dB/-3dB) |
| 动态范围: | 詹森 140dB |Radial140dB |
| 总谐波失真: | 詹森 0.003% @ 1kHz |Radial 0.005% @ 1kHz |
| 相位偏差: | 詹森 0.7°@100Hz; 2.8°@20Hz|Radial 1°@100Hz; 5°@20Hz |
| 输入阻抗: | 依赖于源,10kΩ(焊盘打开),平衡 |
| 输出阻抗: | 依赖于源,10kΩ(焊盘打开),平衡 |
| 共模抑制比: | 詹森 -115dB @ 60Hz |Radial 114dB @ 60Hz |
| 最大输入: | 詹森 +2dBu @ 20Hz |Radial +2dBu @ 20Hz |
| 特点 | |
| 输入垫,Ground Lift | |
| 输入连接器: | XLR、欧洲块、DB-25 |
| 输出连接器: | 欧洲区块,DB-25 |
| 一般 | |
| 施工: | 14-gauge steel |
| 尺寸(长 x 宽 x 深): | 19 英寸 x 6 英寸 x 1.75 英寸(48.25 厘米 x 15.25 厘米 x 4.45 厘米) |
| 重量: | 7.5lb (3.4 kg) |
| 运输尺寸(长 x 宽 x 深): | 22 英寸 x 10.375 英寸 x 4.5 英寸(55.9 厘米 x 26.4 厘米 x 11.4 厘米) |
| 运输重量: | 8lb (3.63kg) |
| 功率: | 被动式,无需电源 |
| 条件: | 仅适用于 5°C 至 40°C 之间的干燥场所 |
| 保修: | Radial 3 年期,可转让 |
