Radial Catapult RX4M

(0 评价)
音分
¥ 3,893.81 ¥ 3,893.81

加入购物车
You have already submitted a query for this product today. 添加到心愿单
Radial
123 Products
Radial

DI 盒、Reamp 工具、信号路由以及现场/录音棚常用工具设备。

音分和传输

产品手册下载

产品手册、规格书和官方资料会集中放在这里。

Smart Sheet
Smart Sheet
Radial Catapult Official PDF 2.pdf
Radial Catapult Official PDF 1.pdf

如果您要传输 AES 数字音频或使用需要幻象电源的麦克风，则必须使用屏蔽 Cat 5 或 Cat 6 电缆。否则，您可以使用屏蔽或非屏蔽 Cat 5 或 Cat 6 电缆在弹射器之间传输音频。

所有 Catapult 型号都将通过屏蔽 Cat 5 或 Cat 6 电缆传输 AES 信号，但任何配备变压器的型号（TX4M、RX4M、TX4L、RX4L）都不会通过其“ISO”输出传递 AES。这是因为这些单元中的隔离变压器会阻挡 AES 信号。您仍然可以在两个配备变压器的弹射器单元之间通过 Cat 5 传输 AES，只需确保您使用每个盒子上的直接输入和输出即可。

不会。除非您运行的信号电平非常低。 Cat 5 电缆内的电线不够粗，无法传输扬声器电平。对于扬声器，您确实需要 18 号或更大规格的电线。

不平衡信号需要具有集成屏蔽的同轴电缆设计。通过平衡电缆发送不平衡信号不会带来任何好处。它可能有效，但您可能会遇到噪音，特别是当您将电缆延伸超过 8 米（25 英尺）时。

这取决于幻象电源的来源。接地开关断开 RJ45 连接器处的屏蔽层。因此，如果您向发送端（TX 模块）的麦克风提供幻象电源，则这对幻象电源没有影响。如果电源通过 RX 模块来自远程调音台，则幻象将被切断。

AES 信号的特性电缆阻抗为 110 欧姆。幸运的是，Cat 5 电缆具有类似的 100 欧姆特性阻抗。这使得它们可以兼容使用。

我们已经测试了 100 米（300 英尺）的传输没有问题。与任何音频蛇一样，当您的电缆延伸超过一定长度时，您可能会开始感受到更多的噪声和由于电容而导致的高频信号损失。

是的，尽管每次通过变压器传递信号时，您都会经历一定程度的信号损失。因此，应该测试将多个麦克风组合在一起的情况，尤其是使用低电平麦克风时。

是的，您可以使用弹射器系统同时向两个方向发送信号。但是，由于麦克风和线路电平信号之间的信号强度存在差异，线路电平信号可能会串扰到麦克风通道。

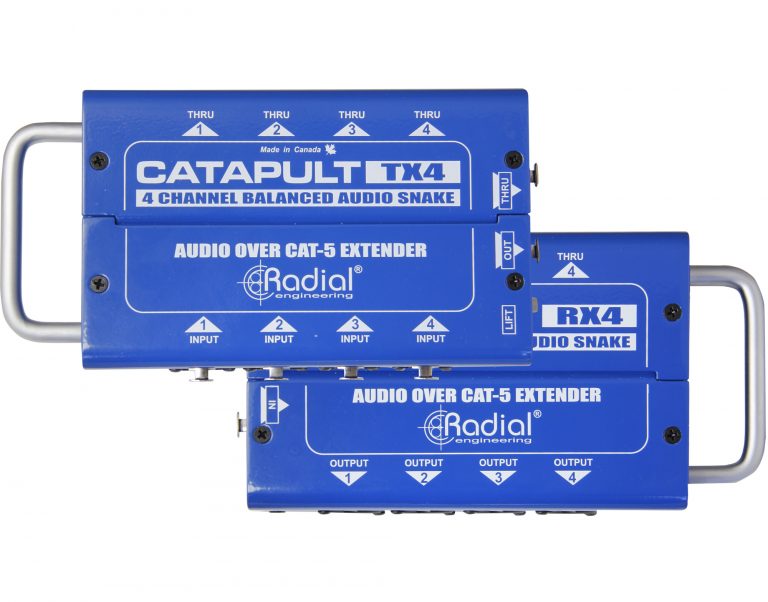

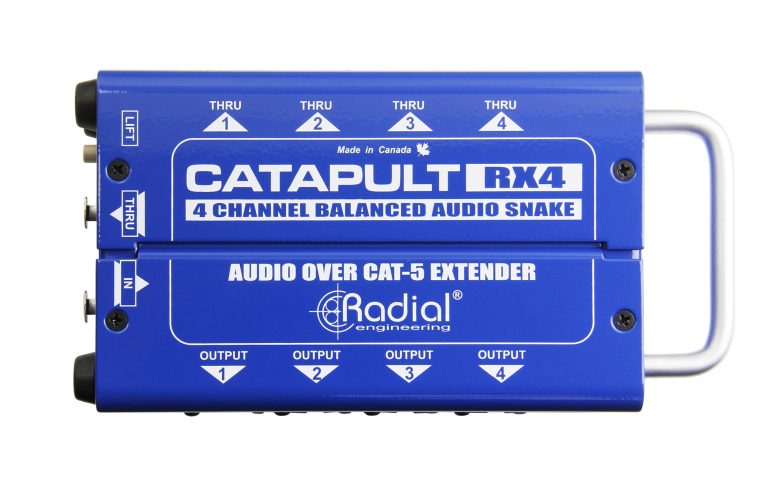

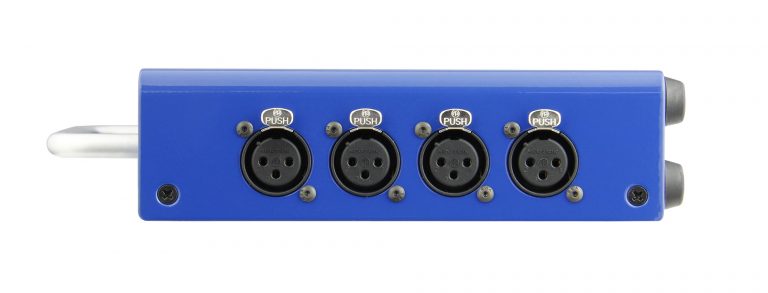

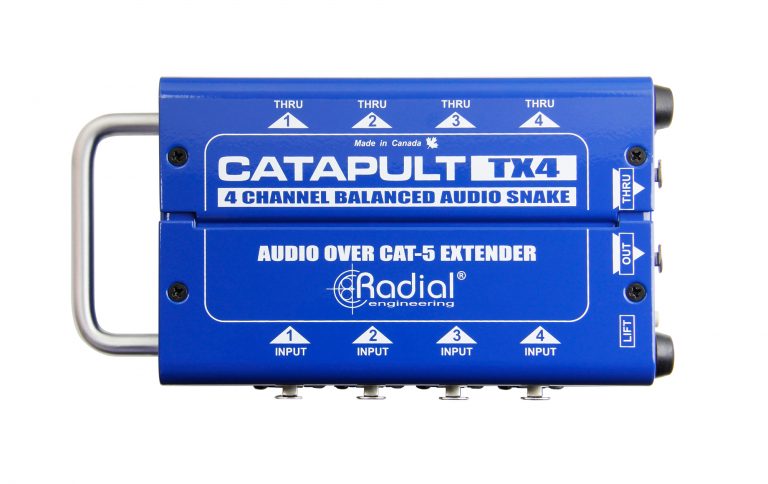

Radial Catapult RX4M 功能视图

功能特点

  1. 1

    通过单根 Cat 5/6 电缆发送四个通道的模拟音频

  2. 2

    与建筑物现有的电缆基础设施配合使用

  3. 3

    选择直接接线或变压器隔离分体

  4. 4

    经济型 Cat 5/6 电缆取代笨重的多通道音频蛇

技术规格

产品类型4-channel Cat 5 analog audio snake module
音频通道4 channels of analog audio over a single Cat 5/6 cable
信号路径直通式无源模拟传输；无需供电；不进行数字转换
线缆Standard Cat 5 or Cat 6 Ethernet cable

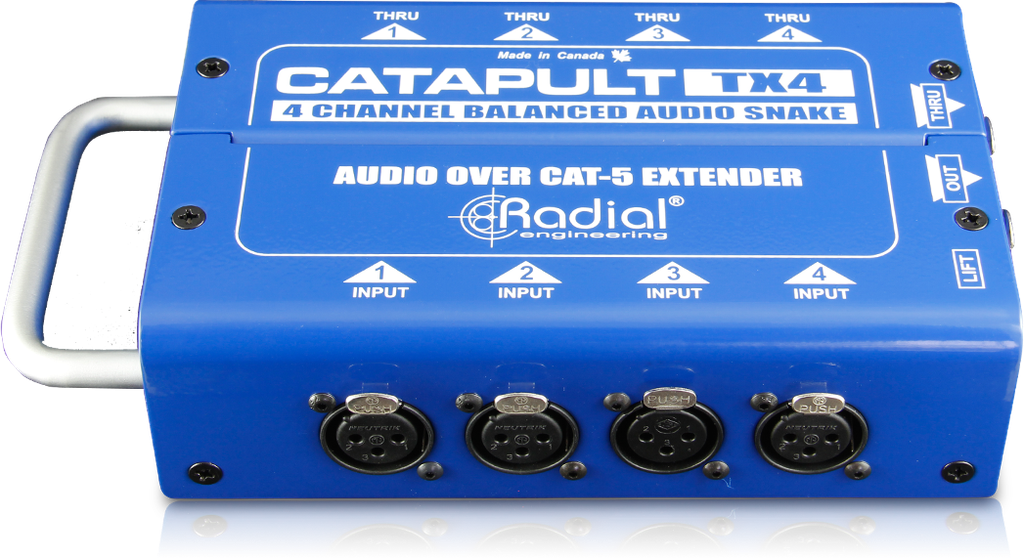

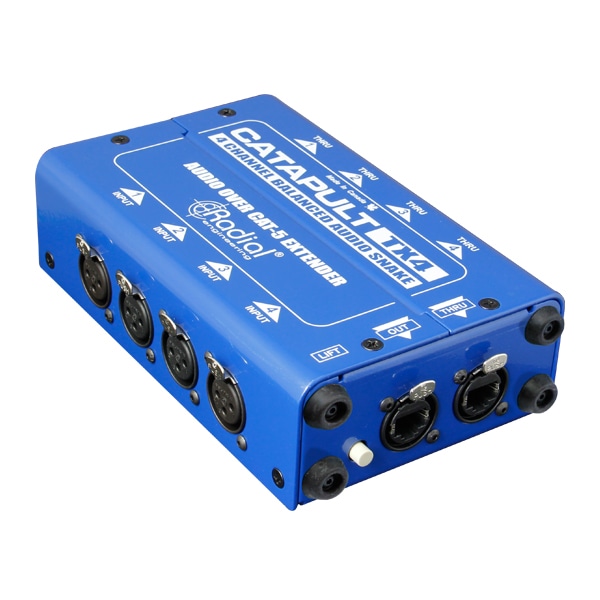

系统兼容性可与 Radial Catapult 系列的 Transmit 和 Receive 单元配合使用

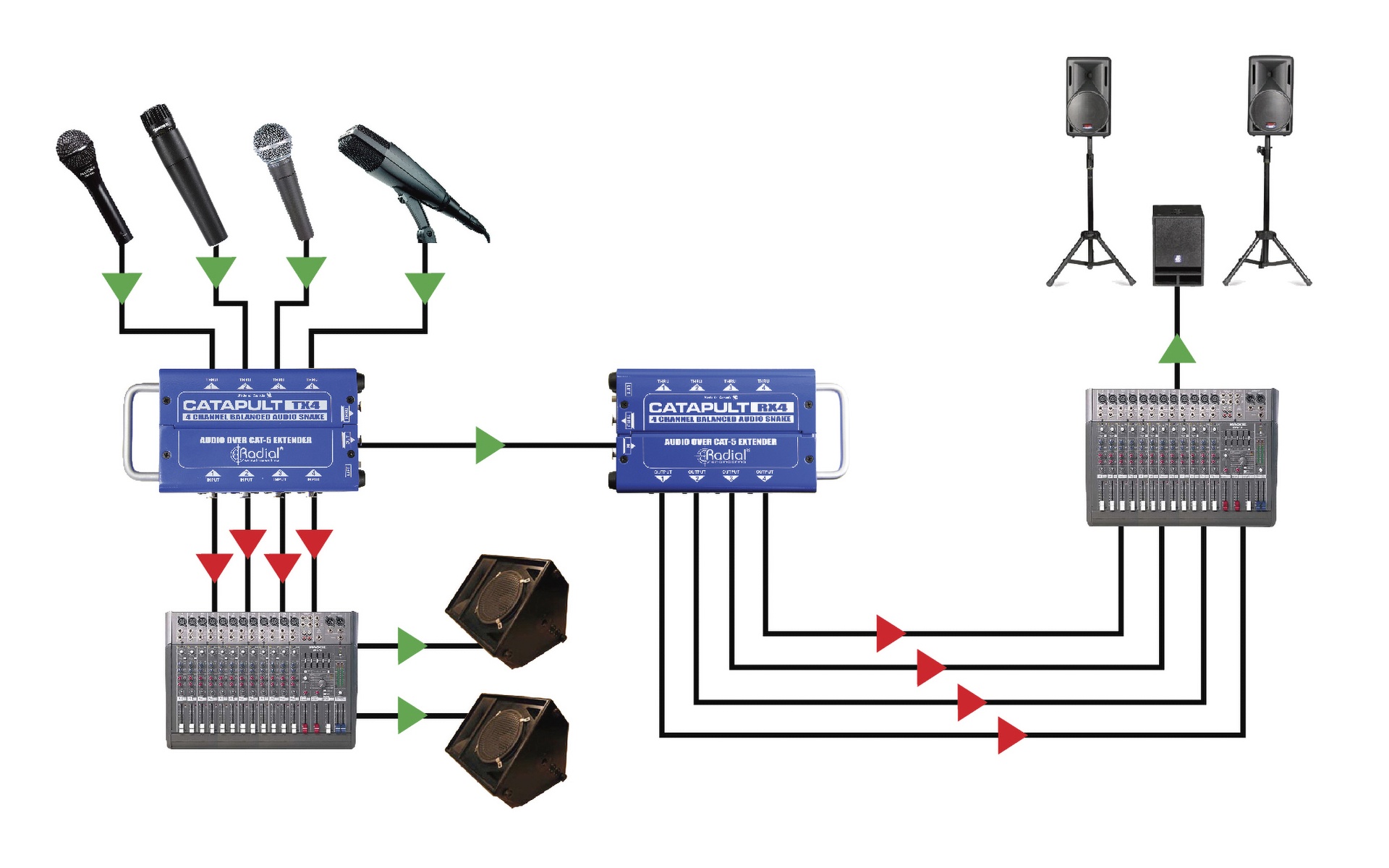

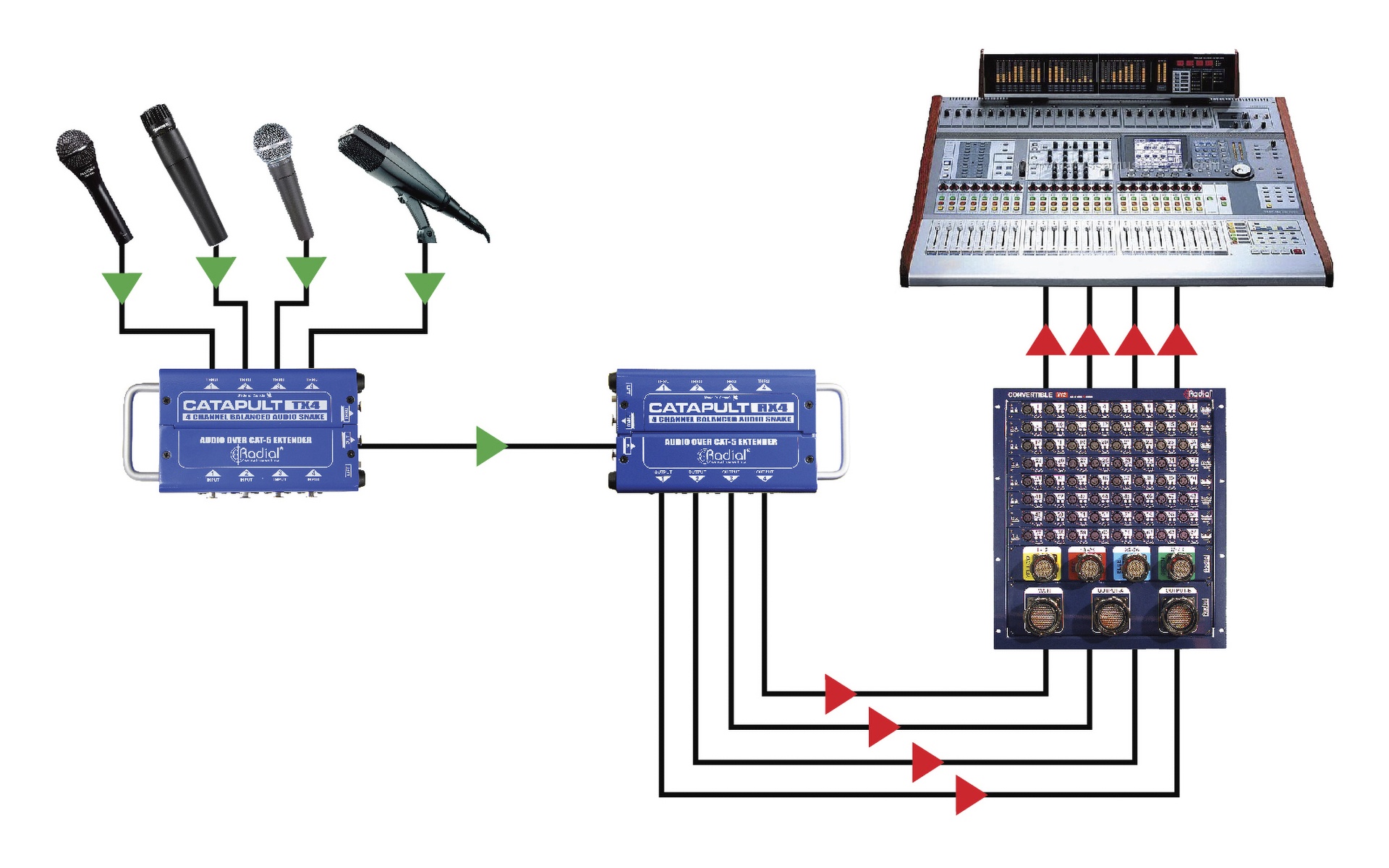

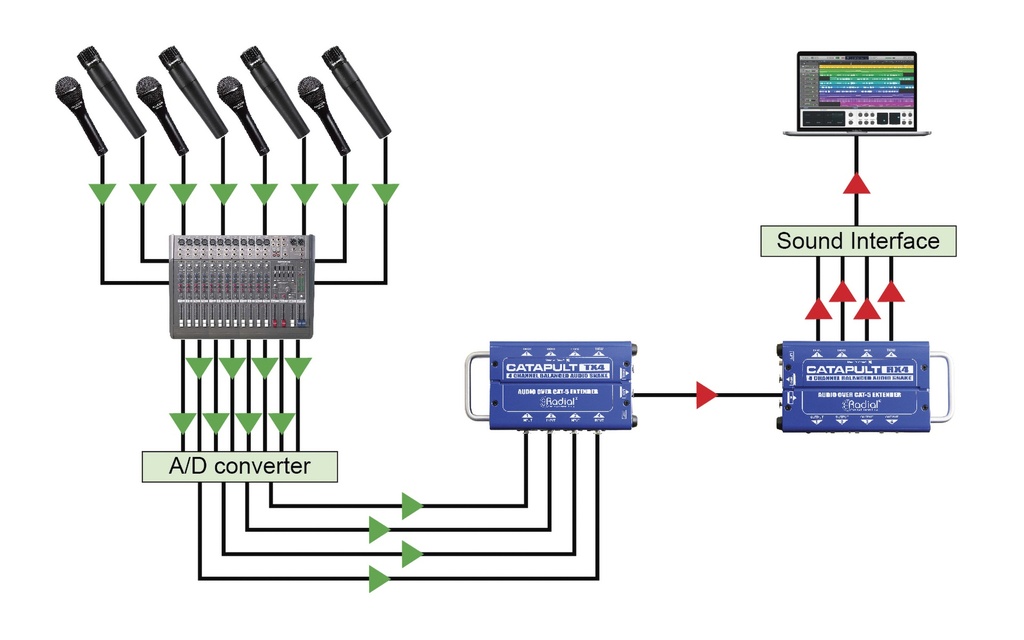

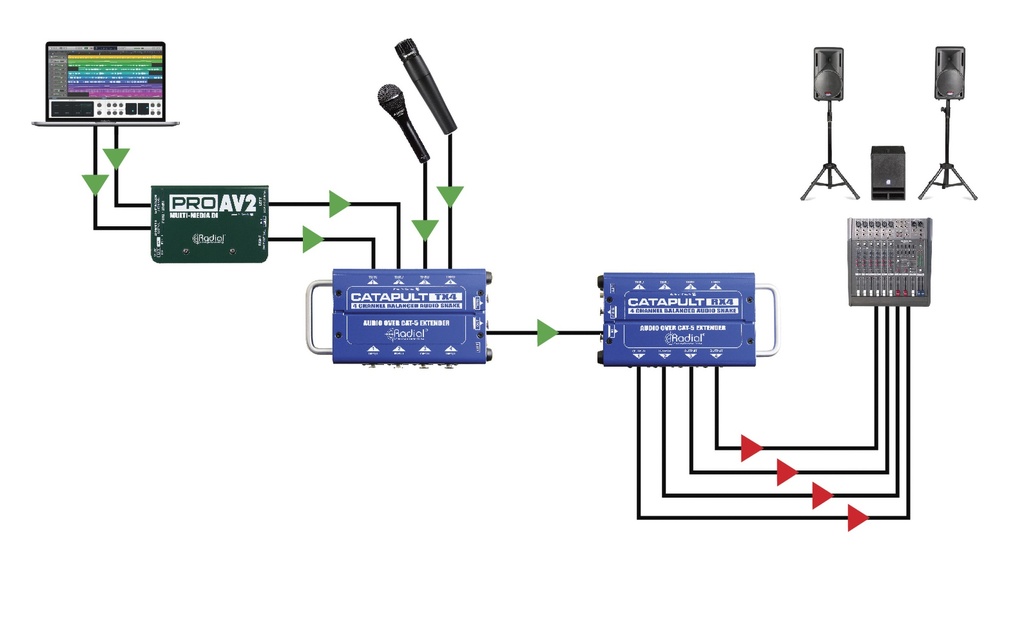

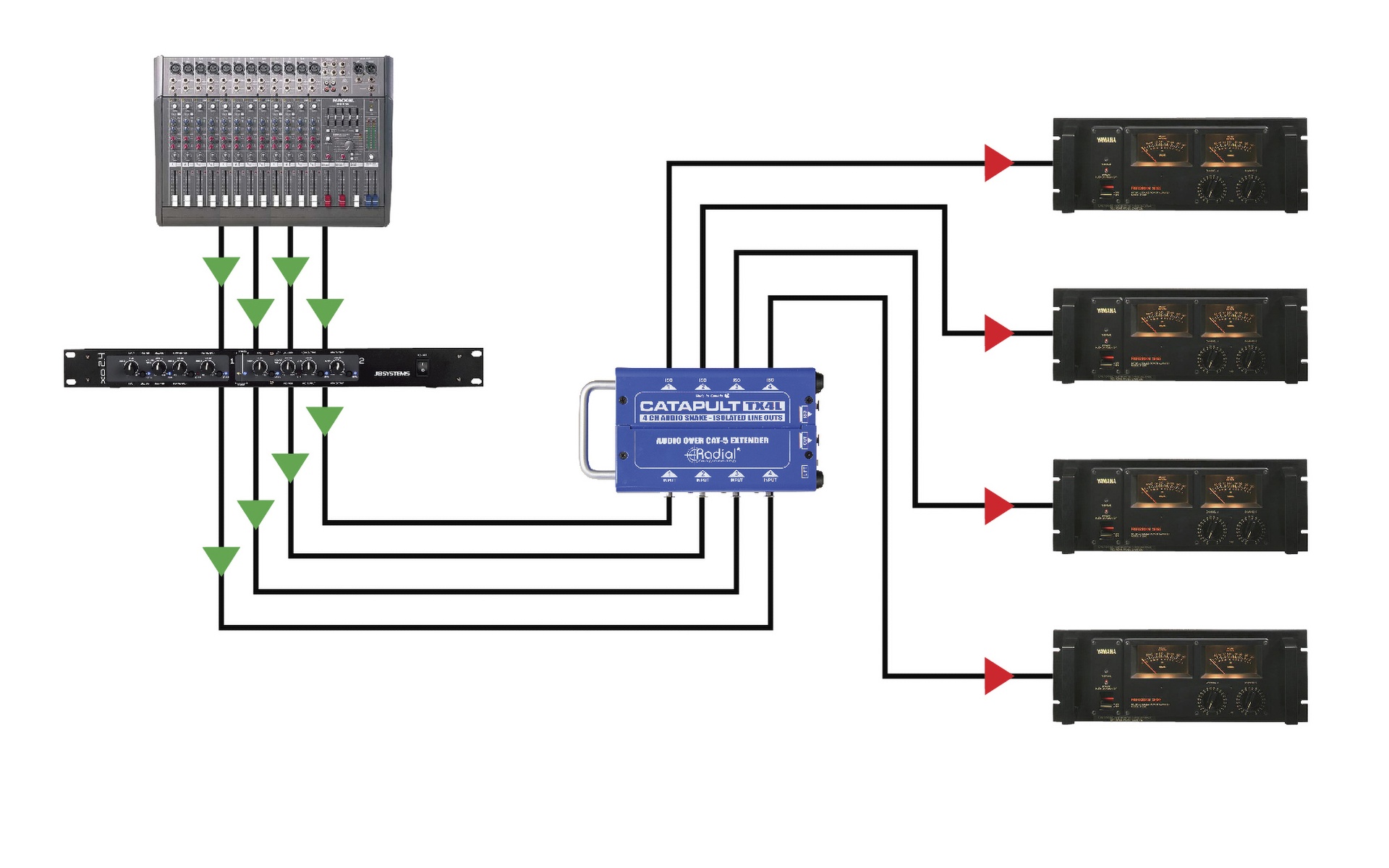

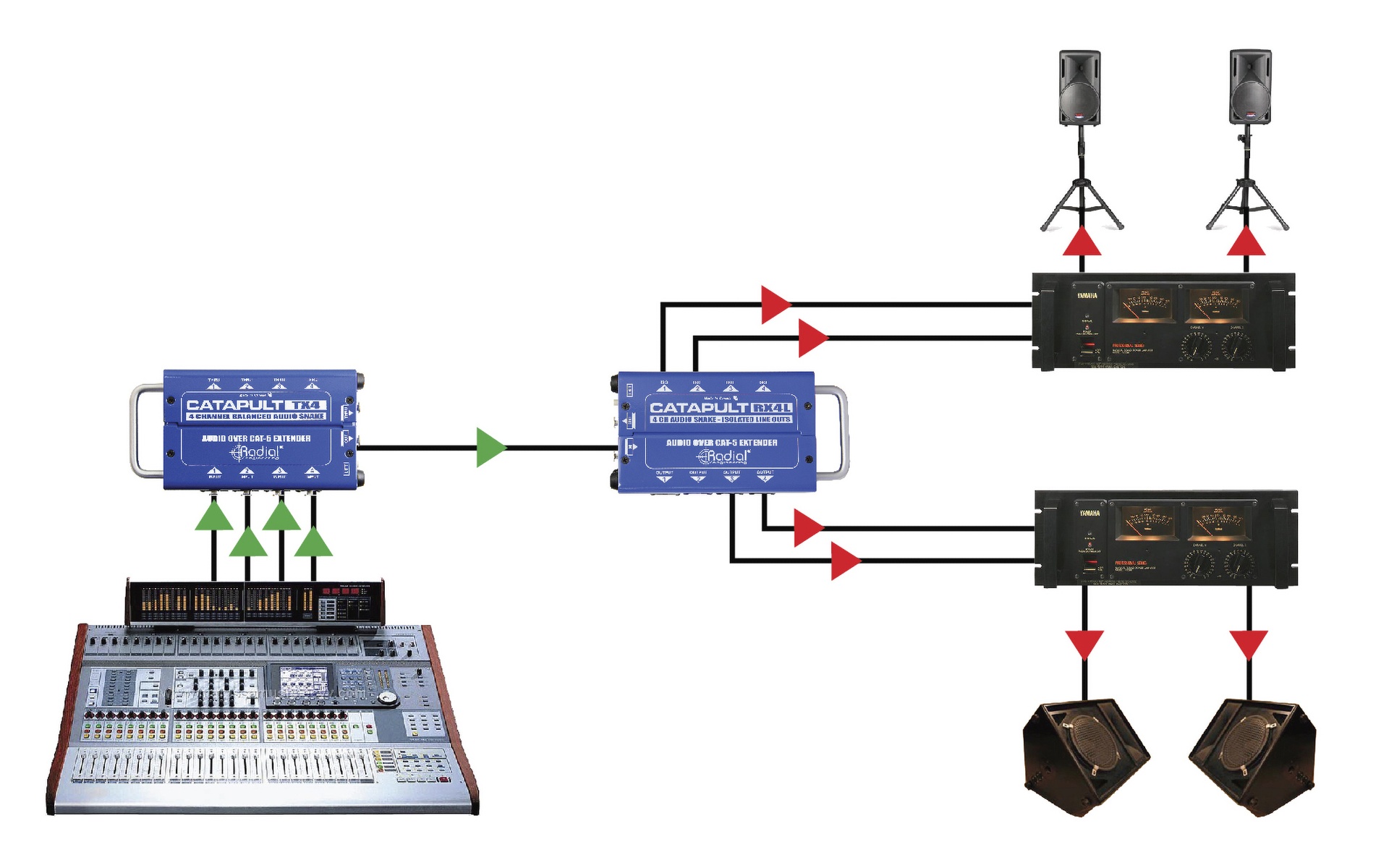

应用麦克风或线路电平模拟音频传输、返送蛇缆、分支蛇缆、线路隔离、音频网络布线、AES 信号传输
连接方式RJ45 / Cat 5 platform; 具体接口形式取决于 TX/RX/M/L 版本
隔离选项M 版本提供带变压器隔离的麦克风信号分配; L 版本提供线路电平隔离，用于减少 ground loop 引起的 hum 和 buzz
工作方式根据系统需要配对 TX 与 RX 模块；所有 Catapult 模块均单独销售，便于混合搭配系统设计
官方资料Catapult Smart Sheet / Owner Manual
