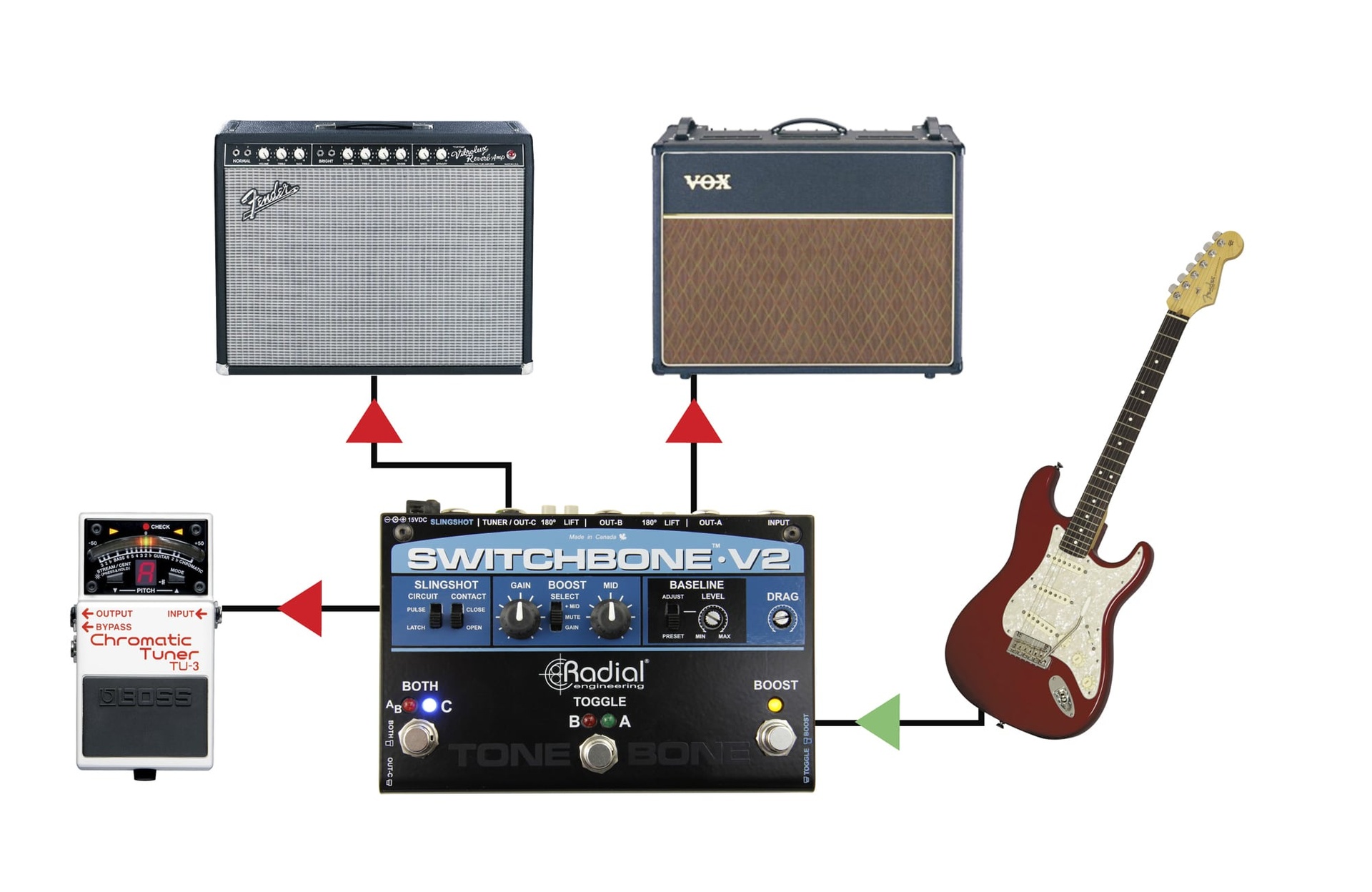

标准 ABY 设置

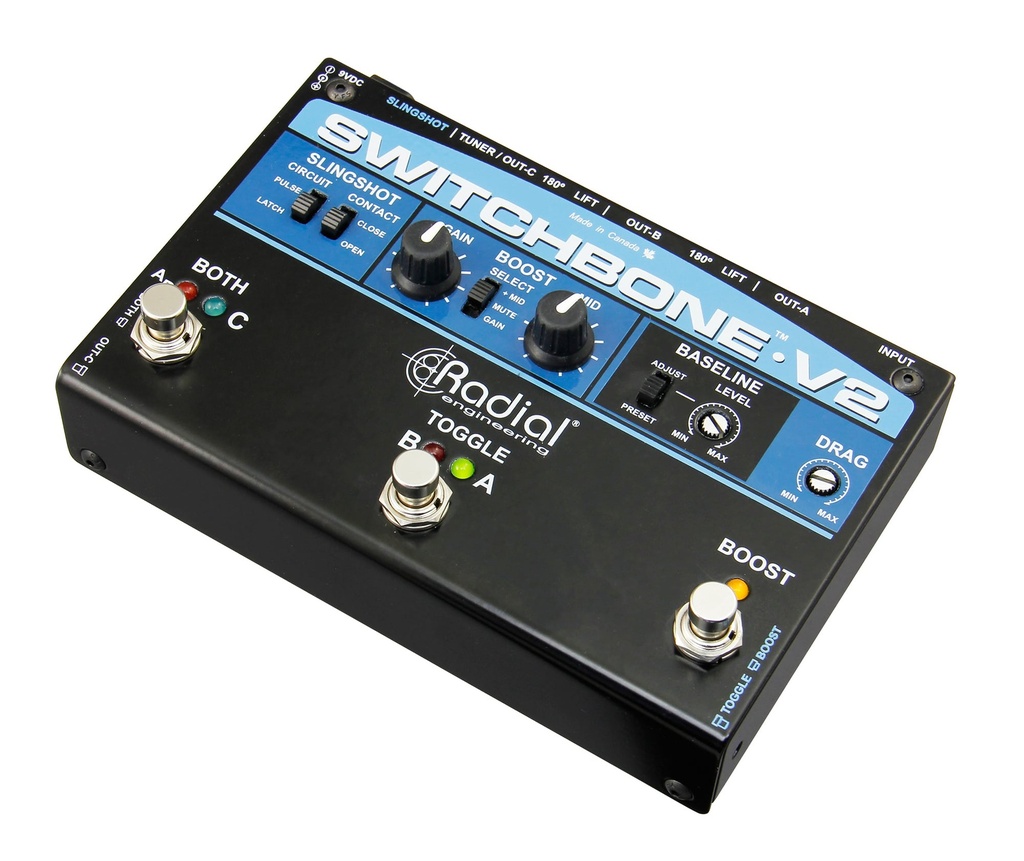

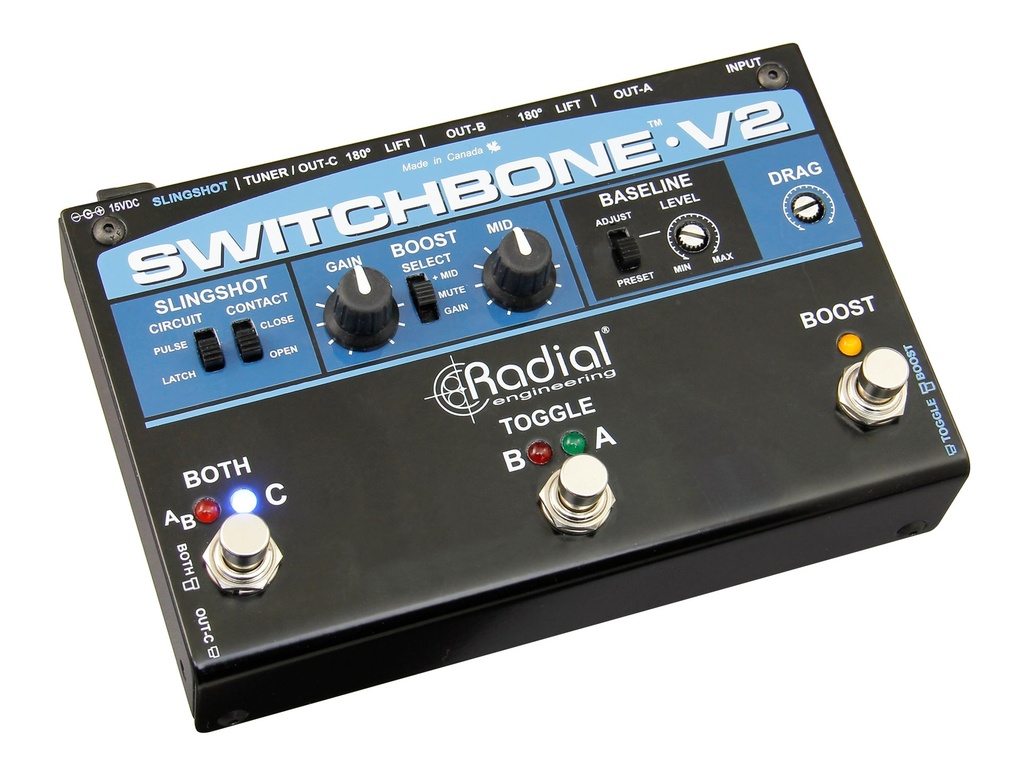

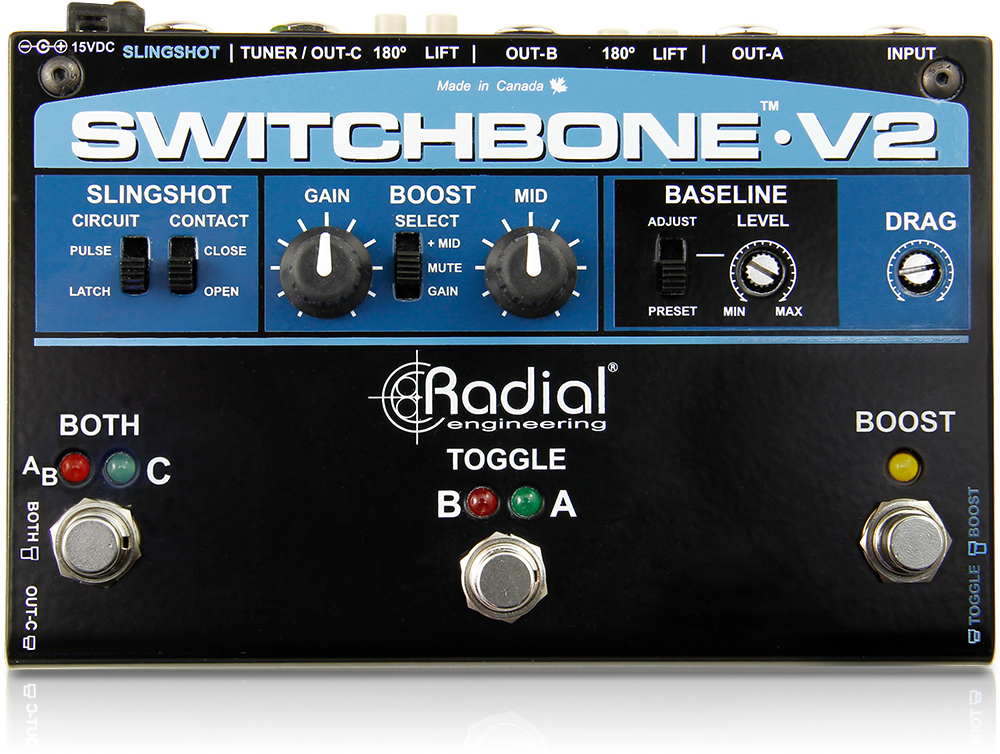

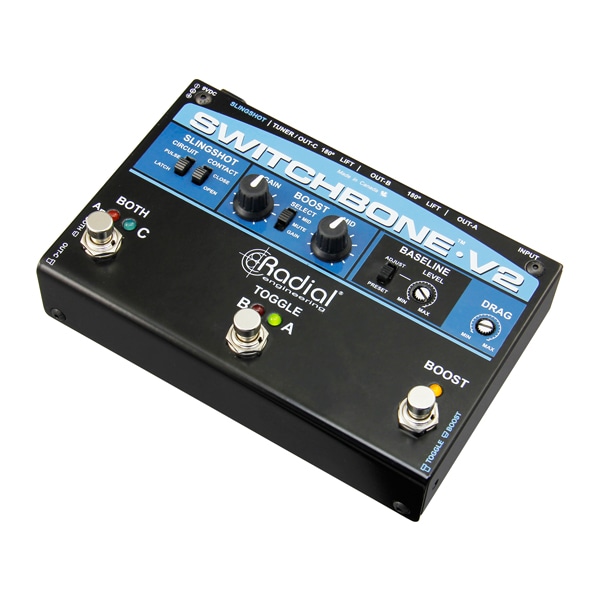

Switchbone 是一款高性能 ABY,旨在将乐器的自然音色传递到放大器,而不会引入噪音或伪影。
Switchbone 是一款高性能 ABY,旨在将乐器的自然音色传递到放大器,而不会引入噪音或伪影。

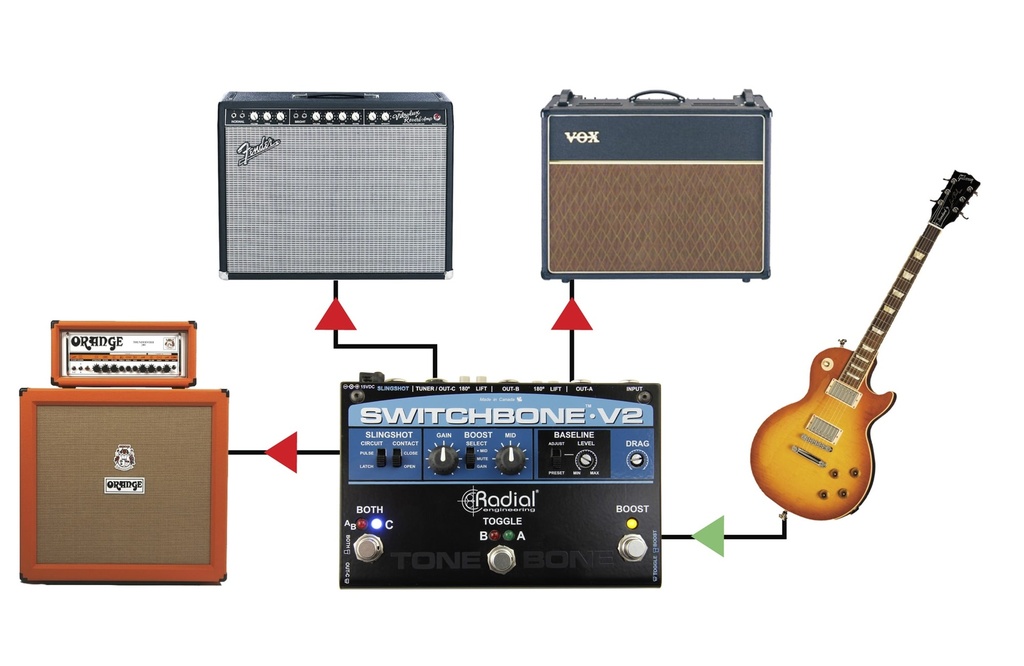

使用调谐器/out-C 作为第三个输出,在三个不同的放大器之间进行选择。变压器隔离和缓冲输出消除了接地环路和噪声。

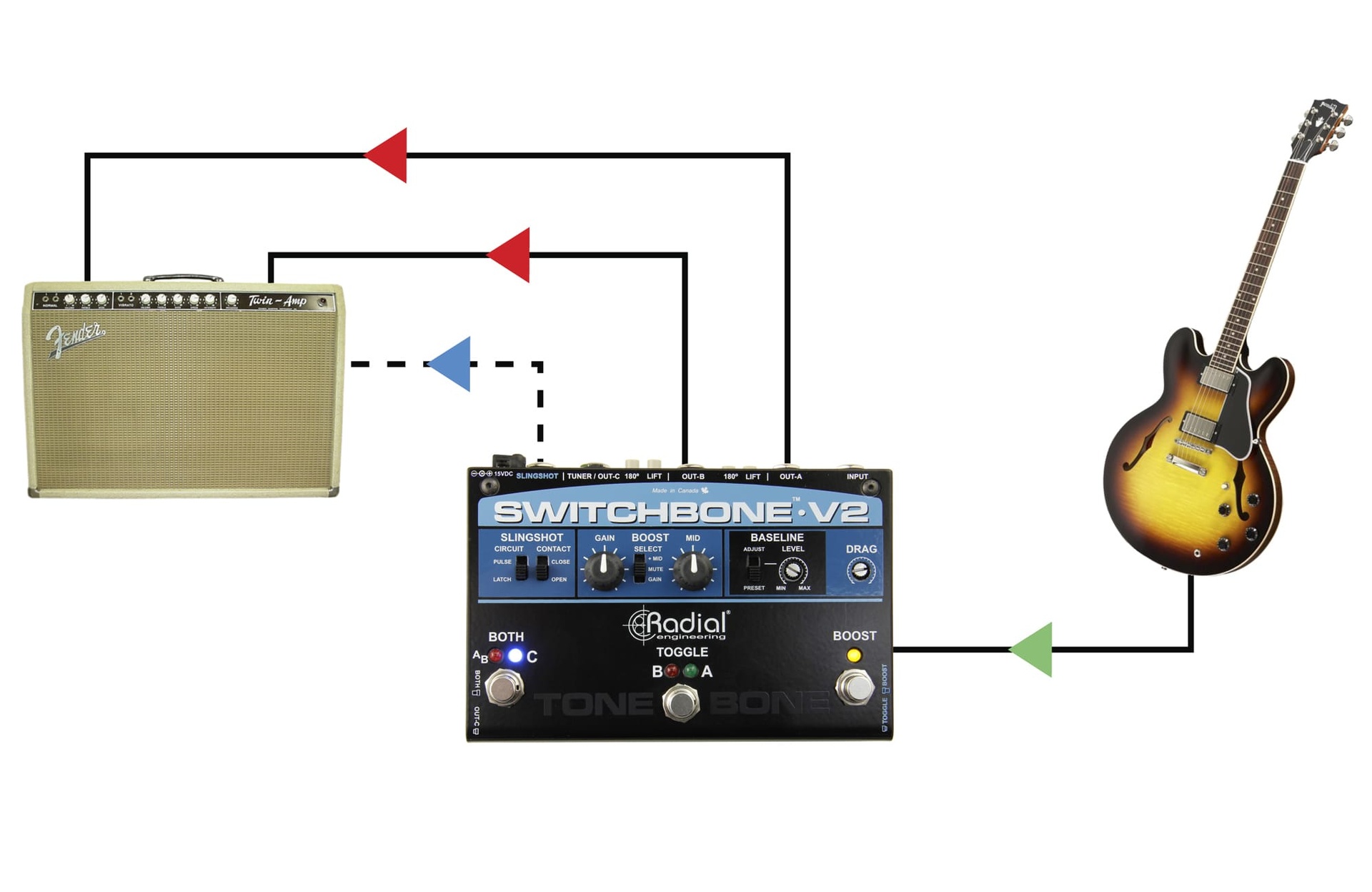

对于较旧的放大器,Switchbone 可用于驱动两个放大器通道,以便您可以在它们之间切换。使用 Slingshot 输出来控制放大器设置,例如混响。
产品手册、规格书和官方资料会集中放在这里。当前样板先预留下载区域,后续上传附件后可直接提供下载。

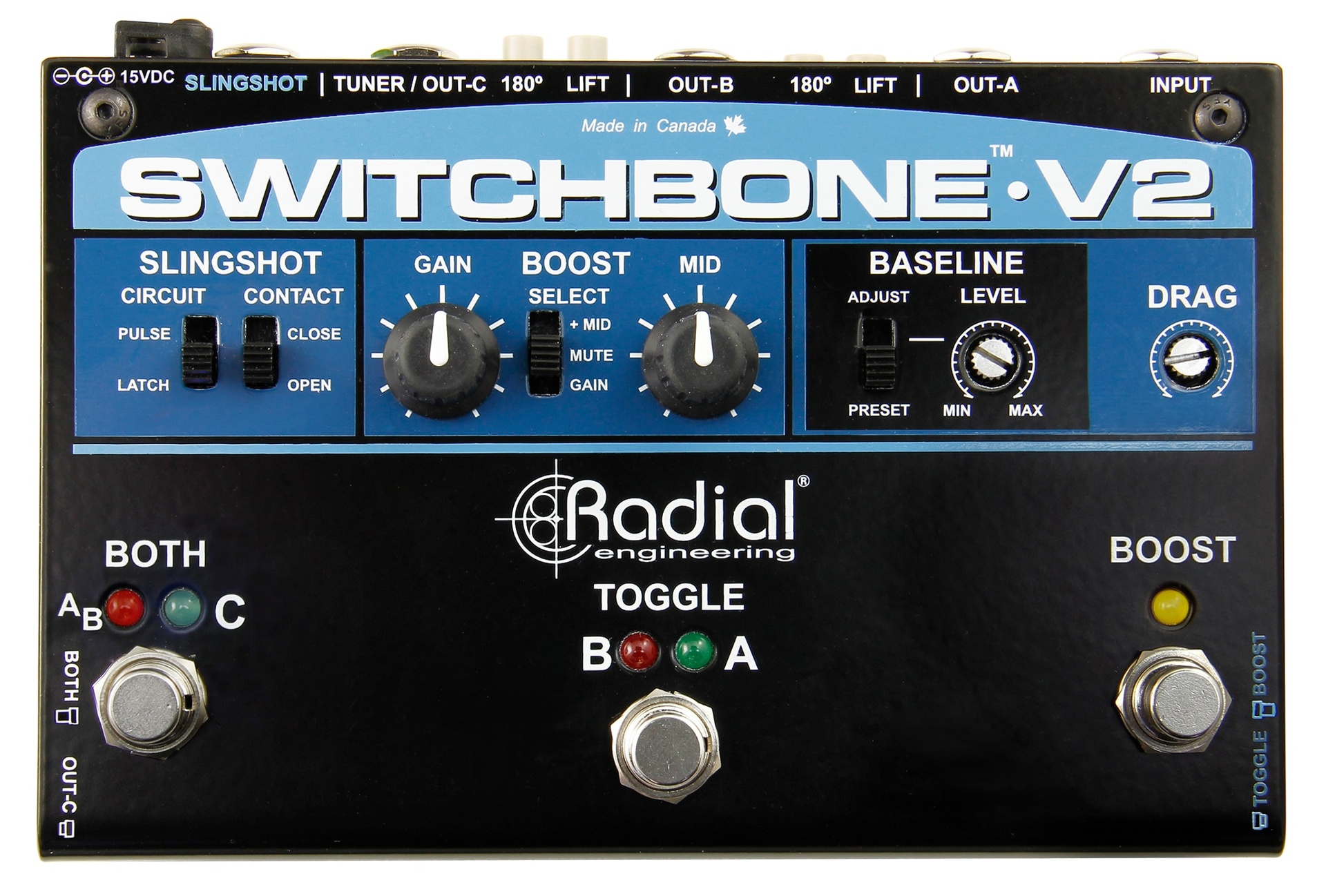

让您可以通过 1/4” 电缆和触点闭合向其他外部设备发送开关型命令。可以使用升压或切换脚踏开关激活触点闭合。
将 Slingshot 触点闭合设置为闭锁或脉冲。
脚踏开关用于激活 A 和 B 放大器,或打开放大器 C。
将 Slingshot 触点设置为常开或常闭。
将增强输出电平设置为 0dbB 至 +18dB。
功率增强器用于独奏或为严重饱和的放大器添加更多失真。
让您知道最后选择的是哪个放大器,以便确定下一个放大器设置,而不会造成混淆。
脚踏开关用于在放大器 A 或 B 之间进行选择。
可变控制,为独奏提供高达 12dB 的中频提升。
在零增益设置或用户可调级别之间选择缓冲器。
让您增加缓冲输出,为放大器的前端添加更多嘶嘶声。
可变控制用于将施加在拾音器上的负载设置为从 22k 到 1 Meg。

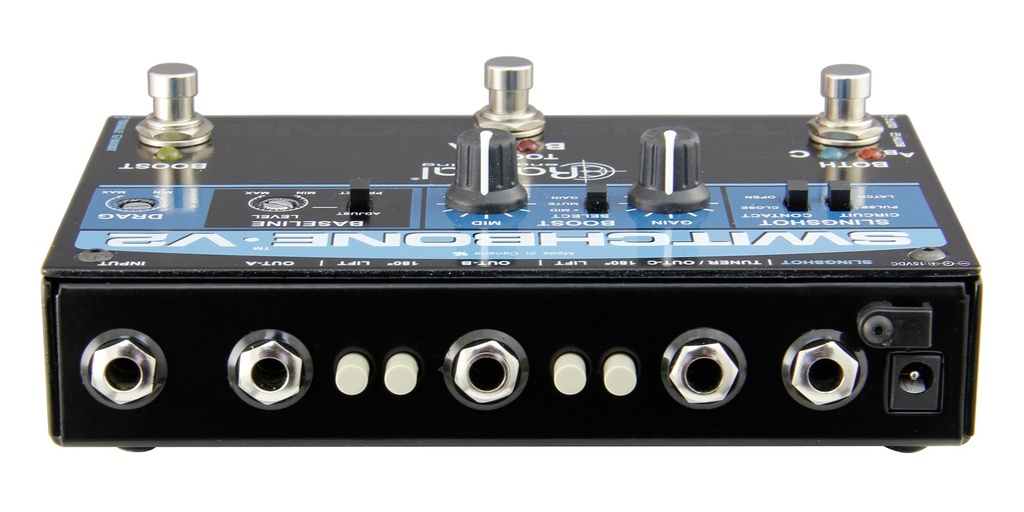

标准 1/4” 输入用于将吉他连接到 Switchbone V2。
直接 1/4" 输出用于为您的主放大器供电。
隔离 1/4” 输出用于将信号馈送到第二个放大器。
嵌入式Ground Lift开关用于消除嗡声和噪声。
凹入式极性反转,用于将第三个放大器与其他放大器相位对齐。
隔离 1/4” 输出用于为调谐器或第三个放大器供电。
触点闭合输出用于激活外部设备。
将电源固定到位。
电源连接(随附)。
| 规格 | |
| 音频电路类型: | 离散 A 类 |
|---|---|
| 增益: | 统一至+12dB(基线增益) |
| 输入阻抗: | 带拖动控制变量 |
| 输出阻抗: | 10k Ohm |
| 本底噪声: | -111dB |
| 特点 | |
| 180° 极性反转、Ground Lift、升压 | |
| 输入连接器: | 1/4" input |
| 输出连接器: | 4 1/4" outputs |
| 一般 | |
| 施工: | 14 号钢底盘和外壳 |
| 尺寸(长 x 宽 x 深): | 6.62 英寸 x 4.5 英寸 x 2 英寸(168 x 114 x 51 毫米) |
| 重量: | 2.35lb (1.07kg) |
| 运输尺寸(长 x 宽 x 深): | 10.75 英寸 x 4.75 英寸 x 2.5 英寸(273 x 120 x 64 毫米) |
| 运输重量: | 3.35lbs (1.5kg) |
| 功率: | 15VDC 400mA,中心极正极 |
| 条件: | 仅适用于 5°C 至 40°C 之间的干燥场所 |
| 保修: | Radial 3 年期,可转让 |
