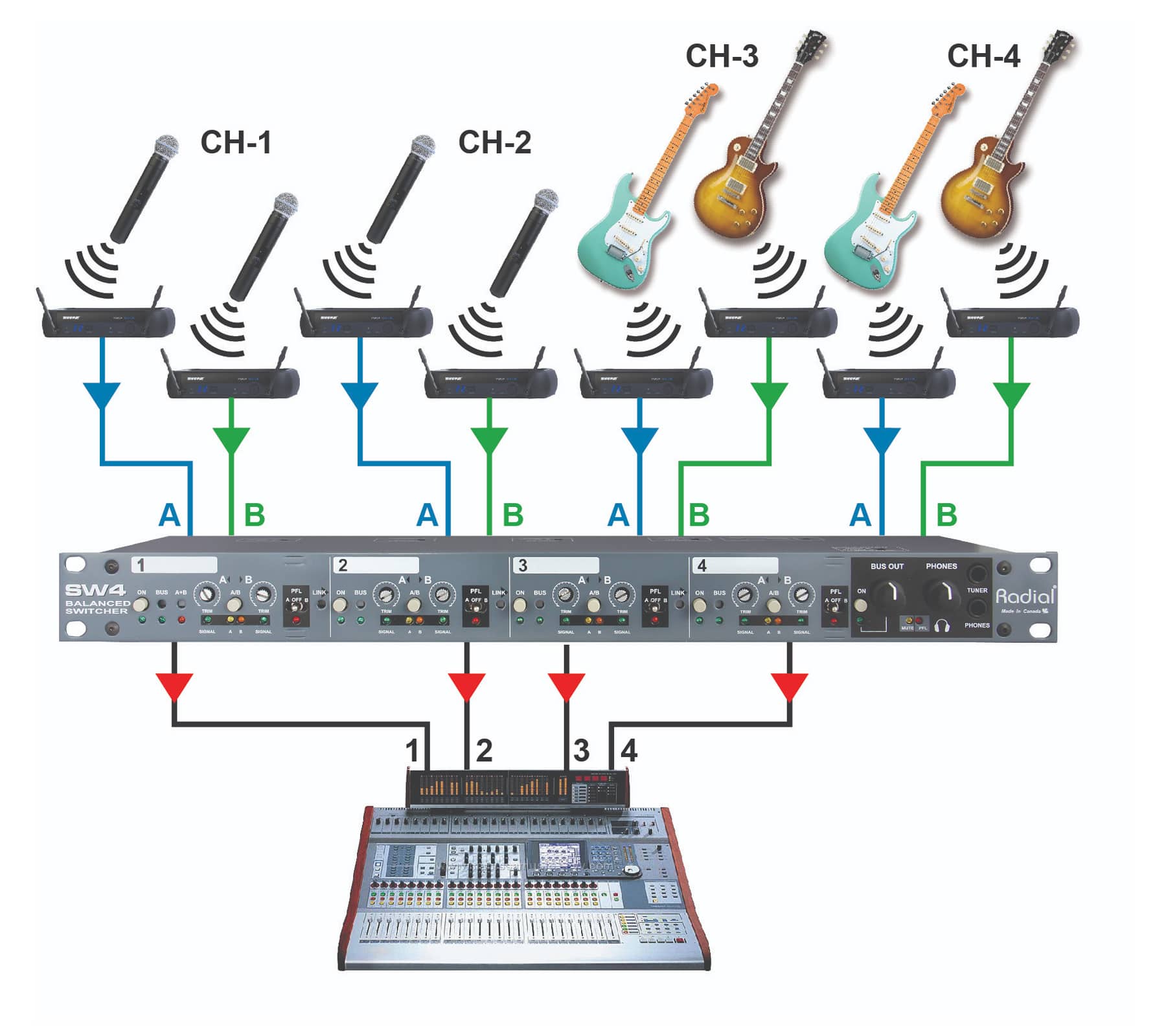

在无线系统之间切换
SW4 非常适合在两个或多个无线系统之间切换。使用它进行备份或增强节目效果,而无需占用更多音频通道。也可用于无线吉他!

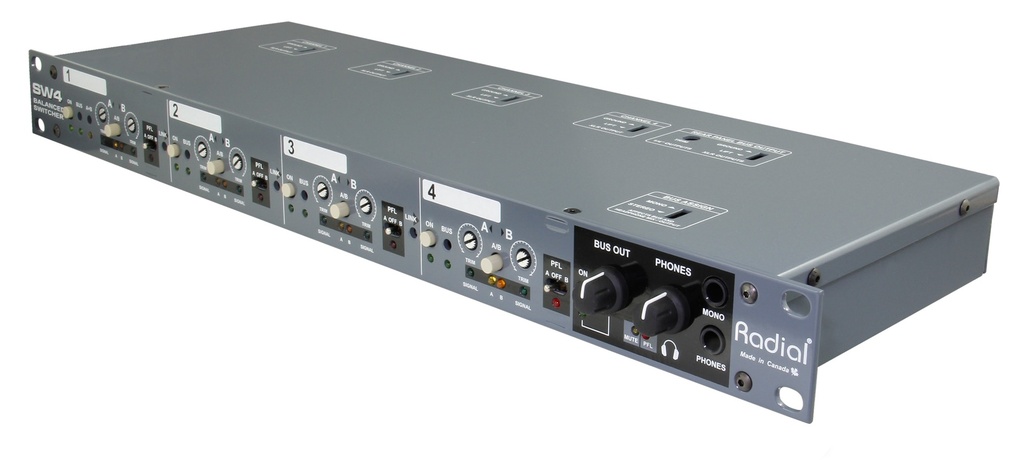

Radial SW4 是一款四通道平衡音频切换器,设计用于连接多个调音台或无线系统,在现场表演或音乐会环境中提供更大的操作灵活性或备份功能。

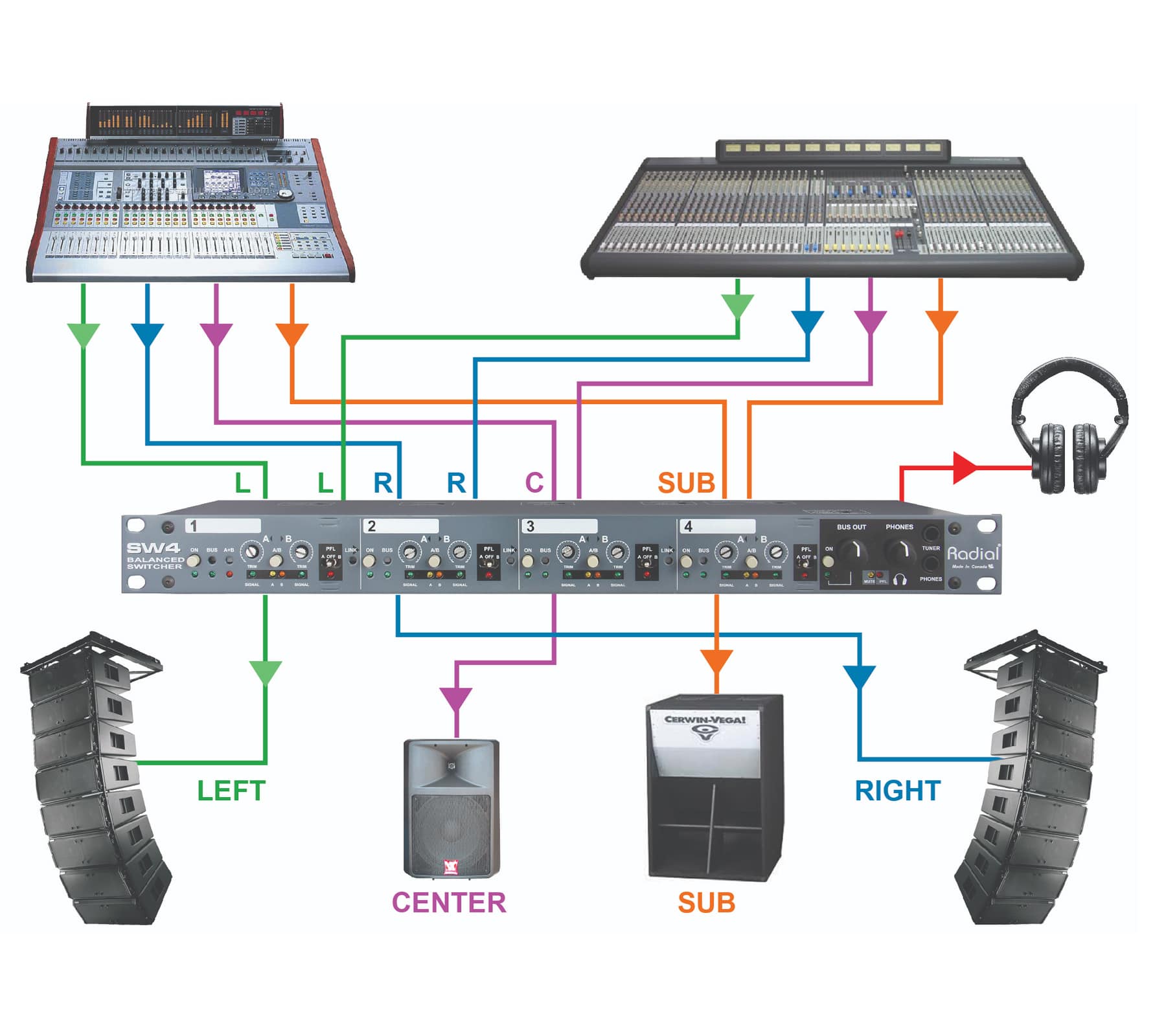

SW4 允许您将两个调音台连接到同一组输出,非常适合在演出之间从一个调音台切换到另一个调音台的节日或场所。四个通道均具有 XLR 输入和变压器隔离输出,以消除接地环路的嗡声和噪声,并且它们可以连接在一起以同时切换。通道 1 具有 A+B 混合功能,可将两个输入相加 - 允许 MC 的无线麦克风始终处于活动状态,而 PFL 开关和耳机输出允许技术人员监控任何通道以确保无缝播放。由于各个通道可以自行切换,因此 SW4 还可用于切换多个无线系统、播放设备或任何平衡音频源。
SW4 非常适合在两个或多个无线系统之间切换。使用它进行备份或增强节目效果,而无需占用更多音频通道。也可用于无线吉他!

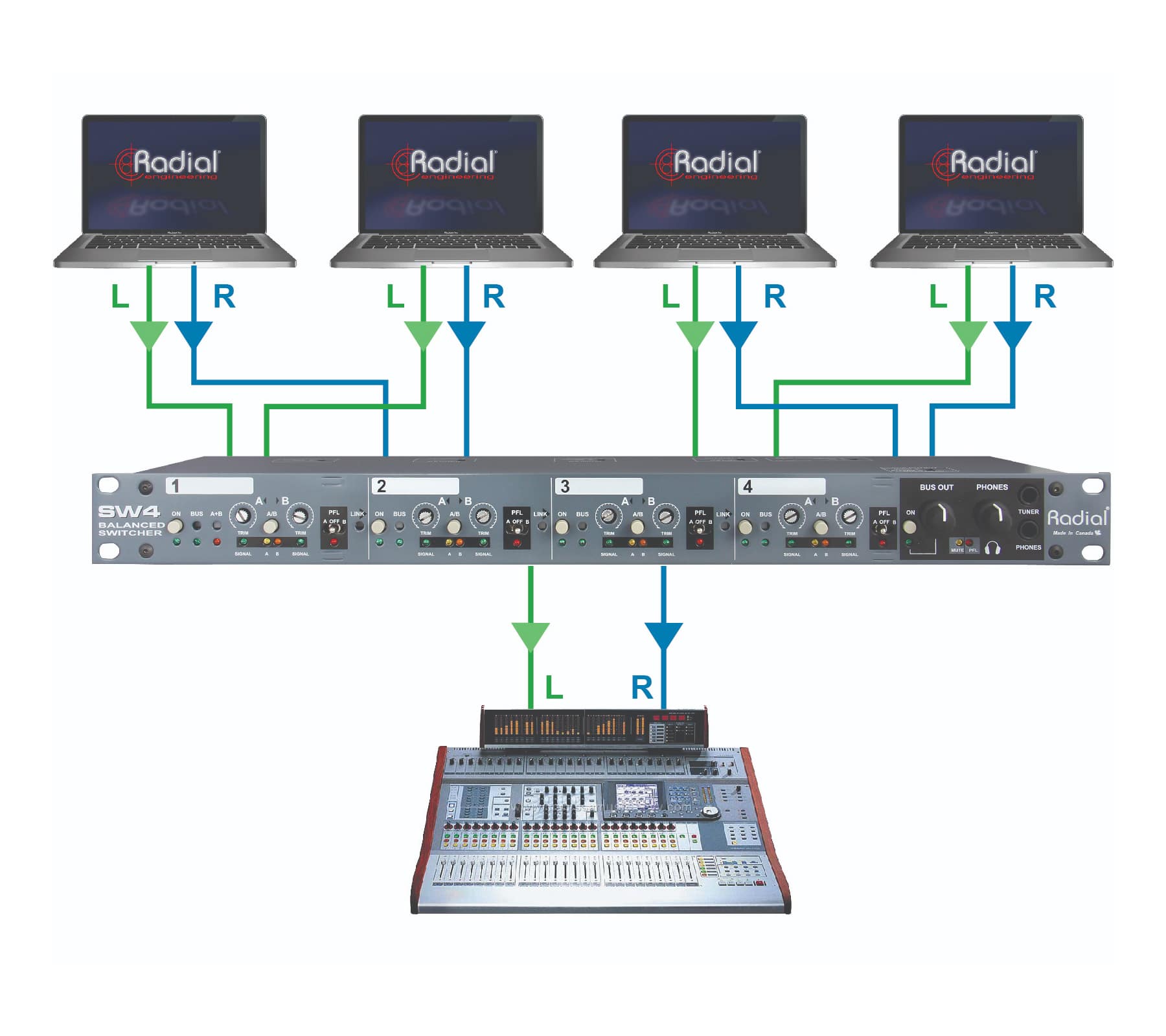

使用 SW4 作为安全备份在两个数字播放系统之间切换。将左声道连接到输入 1,将右声道连接到输入 2。将它们连接在一起以进行立体声切换。
通过四个通道,您可以通过按钮立即切换左、右、前下补声和低音炮。 SW4 为您提供 +20dB 的信号处理能力,以处理高输出系统。

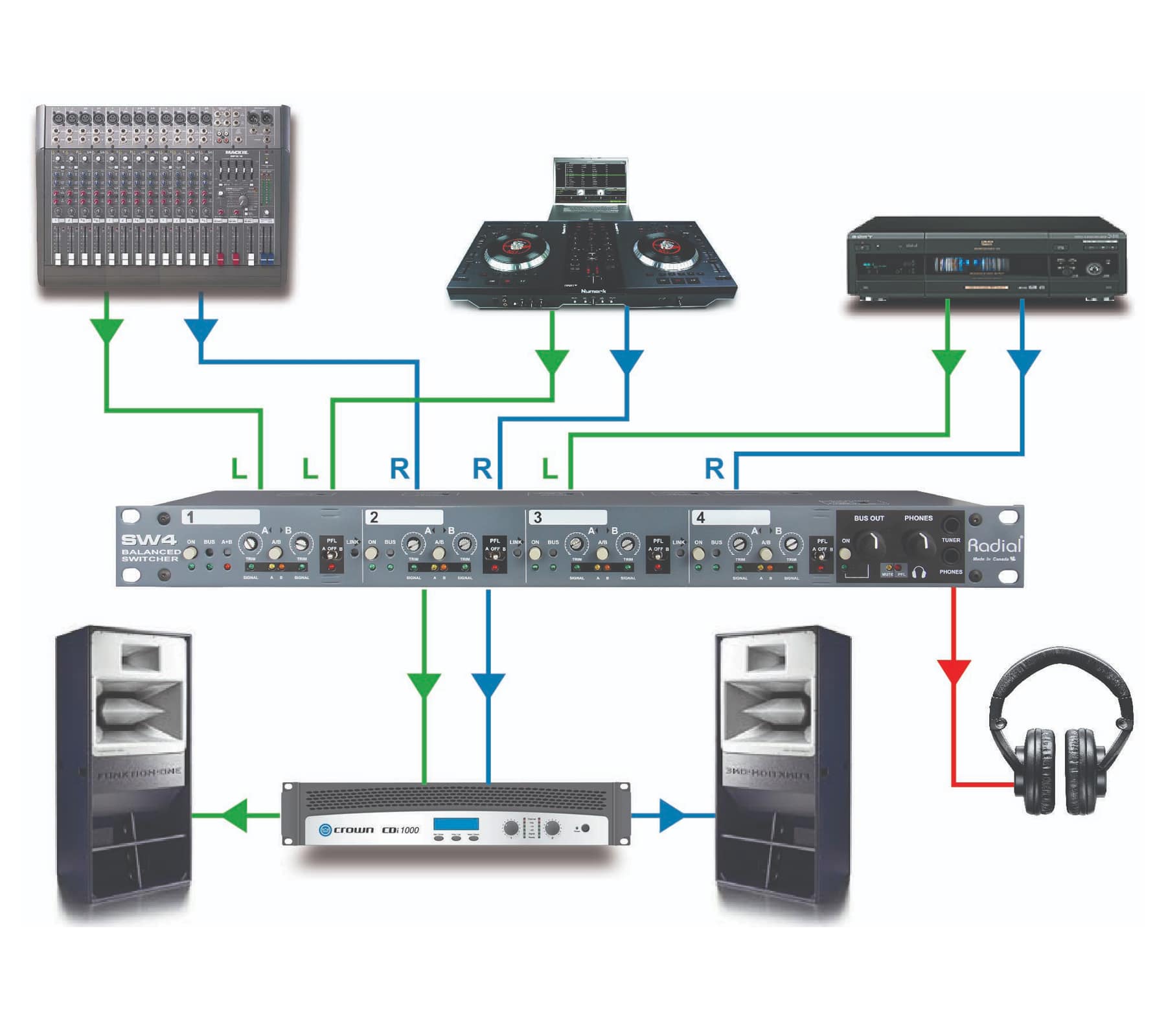

使用 SW4 在大型俱乐部中的 DJ 和乐队之间无缝切换。上线前使用 PFL 和内置耳机放大器检查电平。
产品手册、规格书和官方资料会集中放在这里。当前样板先预留下载区域,后续上传附件后可直接提供下载。

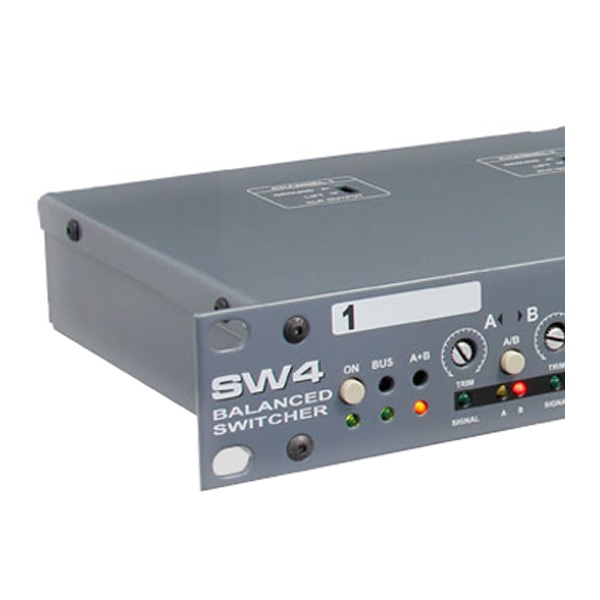

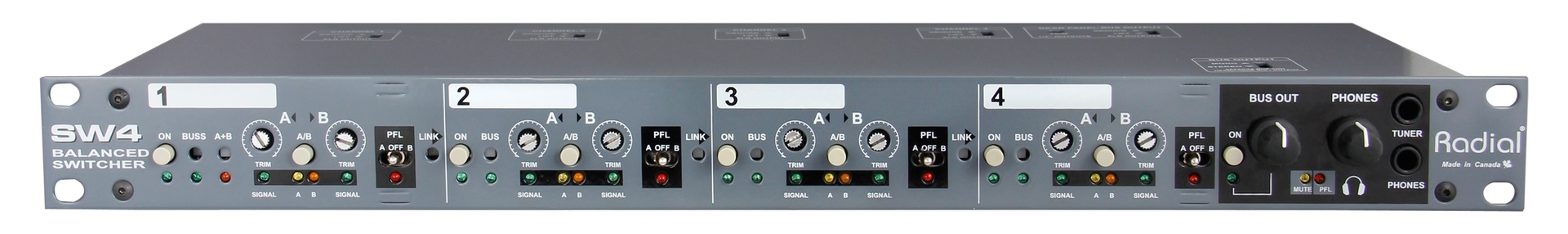

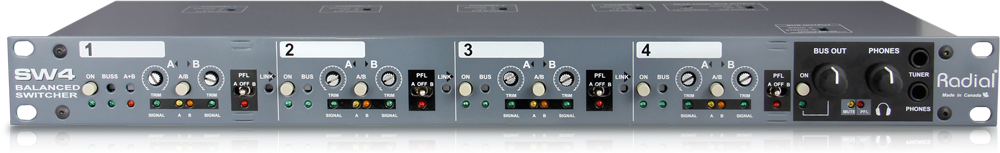

激活或静音通道。 LED 指示灯打开时会亮起。
将输出发送到主总线。凹入式以防止意外切换。
使用电阻求和混频器将输入 A 和 B 混合在一起,从而将输出降低 3dB。
单独的微调控制用于匹配进入 A 和 B 输入的信号。凹进以防止意外改变。
选择活动的后面板输入。黄色 LED 指示输入 A,橙色 LED 指示 B。
推子前监听可让您在 A 或 B 源之间进行选择。设置为关闭时,耳机接收主总线输出。
信号存在 LED 指示灯让您知道 SW4 正在接收信号。
激活或静音主总线输出。
电平控制用于调整主总线输出的输出。
与可选的 JR2 遥控器配合使用,关闭除耳机和调谐器输出之外的所有输出。
耳机电平调整,可以根据您的应用程序设置为立体声或单声道。

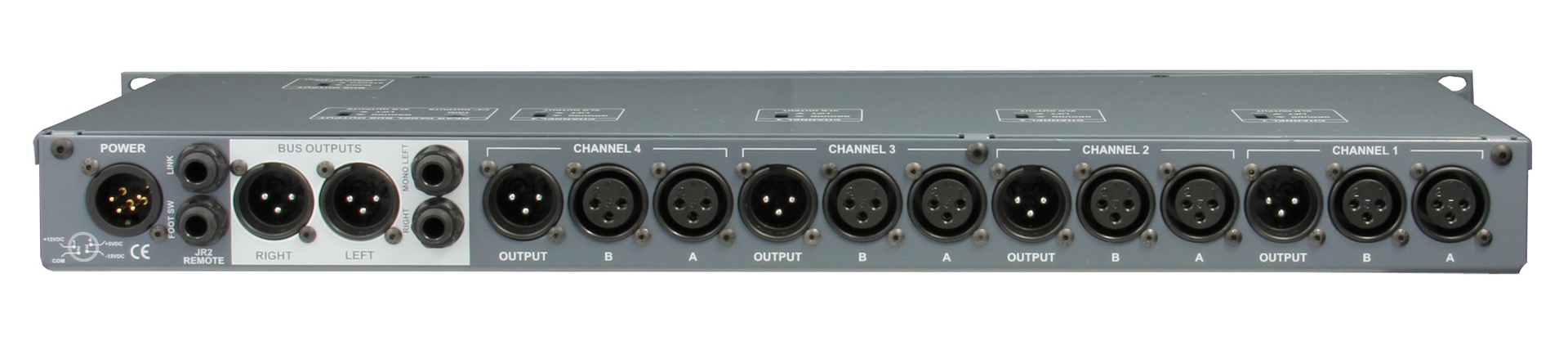

外部电源与锁定连接器连接,以提供可靠的电源。
用于可选 JR2 脚踏开关或 JR2 DT 桌面双功能遥控器的输入连接。 AB 开关用于在通道 1 以及链接通道的 A 和 B 输入之间进行选择。 MUTE 开关用于关闭除前面板耳机和调谐器(监听)输出之外的所有输出。
左右 XLR 公头输出由总线馈送。在立体声中使用时,通道 1 和 3 向左路由,而通道 2 和 4 向右路由。顶部安装的单和开关将所有通道发送到两个输出。
双高阻抗吉他放大器输出采用变压器隔离,可消除接地环路引起的嗡声和噪声。当底部插孔未使用时,顶部 1/4” 插孔会产生总单声道输出。
平衡 XLR-F A 和 B 输入接受麦克风或线路电平。前面板微调控制用于匹配它们的电平。
平衡 XLR-M 输出采用变压器隔离,可消除接地环路引起的嗡声和噪声。
| 规格 | |
| 音频电路类型: | 与继电器开关耦合的无源变压器 |
|---|---|
| 变压器: | Eclipse ET-LD2 线路输出 |
| 通道数: | 4 x AB select |
| 频率响应: | 10Hz to 40Khz |
| 动态范围: | 136dB |
| 增益: | 10k 欧姆负载时为 -0.26dB,600 欧姆负载时为 -2.3dB(通道到通道增益),10k 欧姆负载时为 + 8dB(通道到总线增益) |
| 总谐波失真: | 0.002% |
| 互调失真: | 0.01% |
| 相位偏差: | 所有频率下 <3° |
| 输入阻抗: | 并联负载阻抗10K |
| 输出阻抗: | 160 欧姆(通道),500 欧姆(总线) |
| 最大输入: | +26dBu(通道到通道),+17dBu(通道到总线) |
| 特点 | |
| 输入垫,Ground Lift | |
| 输入连接器: | 卡侬母头 |
| 输出连接器: | XLR 公头,1/4" 吉他 |
| 附加功能: | 总线输出:立体声或单声道可分配 |
| 一般 | |
| 施工: | 14 号钢制底盘和外壳 |
| 尺寸(长 x 宽 x 深): | 17.5 英寸 x 6 英寸 x 1.75 英寸(445 毫米 x 152.5 毫米 x 44.5 毫米) |
| 运输尺寸(长 x 宽 x 深): | 22 英寸 x 10.375 英寸 x 4.5 英寸(559 毫米 x 264 毫米 x 114 毫米) |
| 功率: | 外部 100V - 240V AC,带 48V 幻象电源 |
| 条件: | 仅适用于 5°C 至 40°C 之间的干燥场所 |
| 保修: | Radial 3 年期,可转让 |
