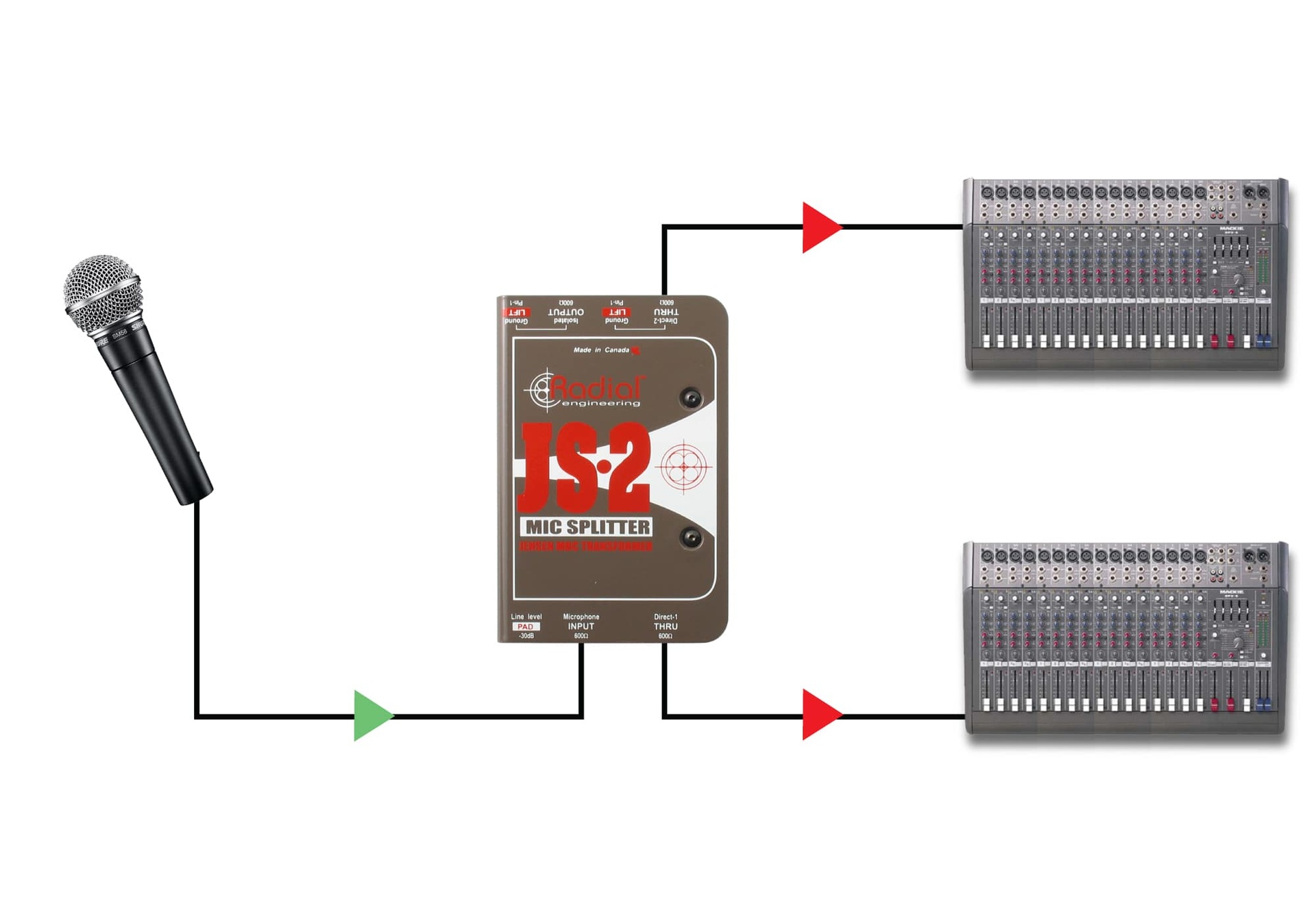

使用 JS2 进行 2 路分割
Radial JS2 是分离麦克风以同时为多个混音器供电的完美接口。 100% 隔离消除了两个控制台之间潜在的接地环路,从而实现安静的性能。主输出为麦克风提供 48V 幻象电源返回路径。

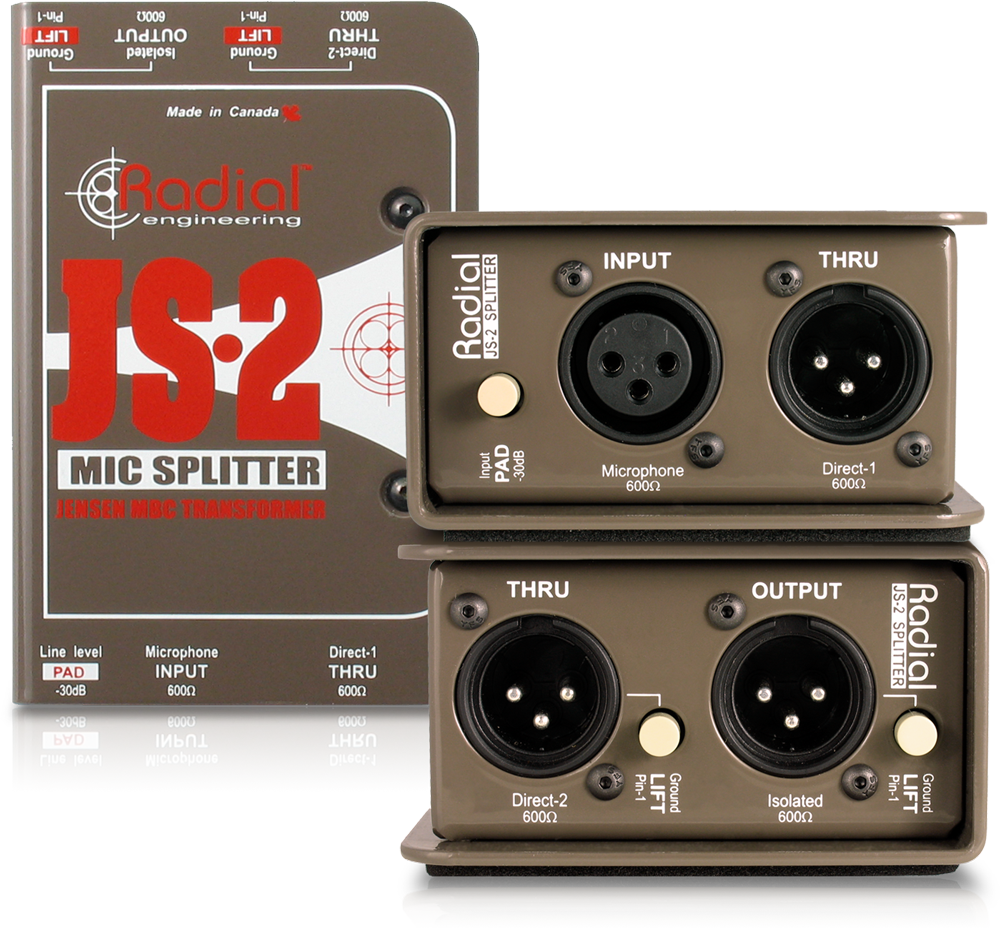

JS2™ 是一款高性能平衡麦克风电平分配器,旨在同时将信号发送到多个目的地,具有一个变压器隔离输出和两个直接输出。

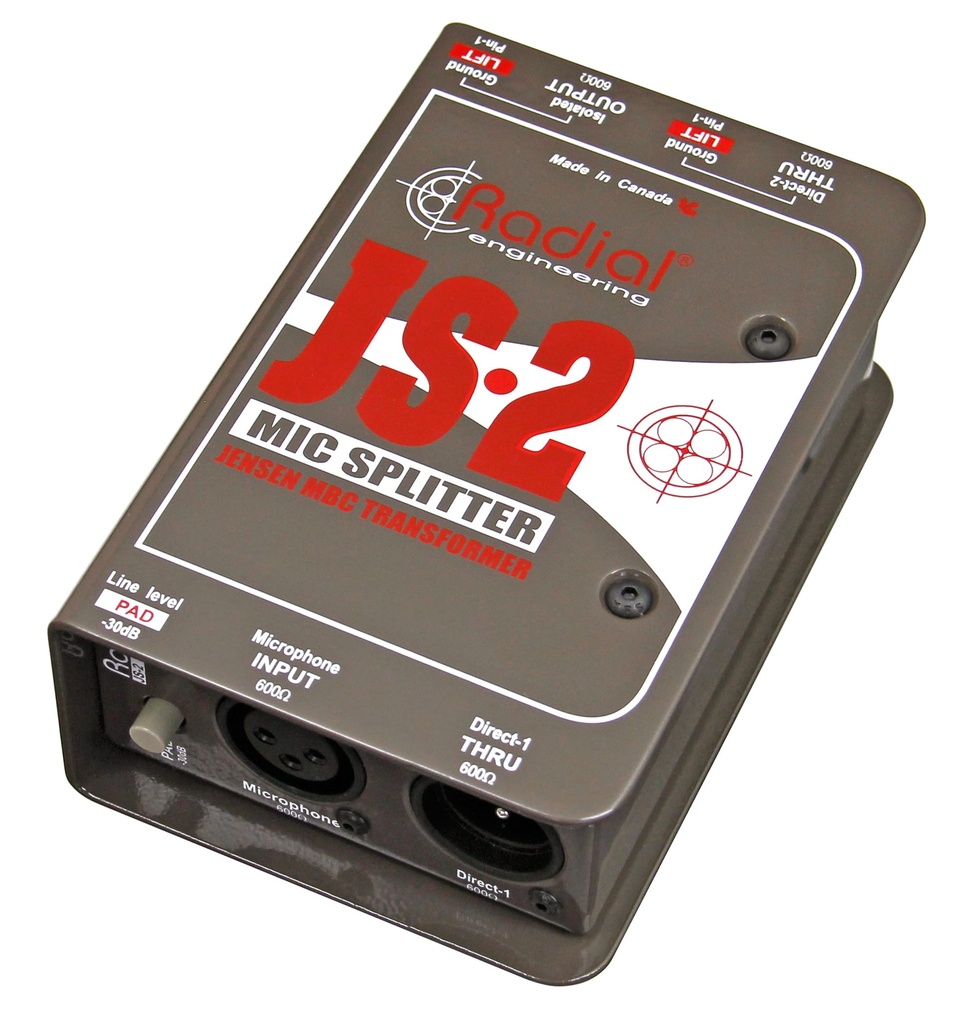

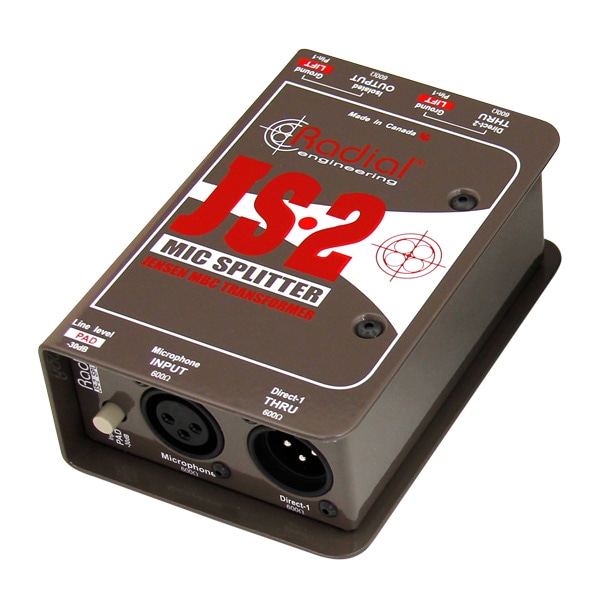

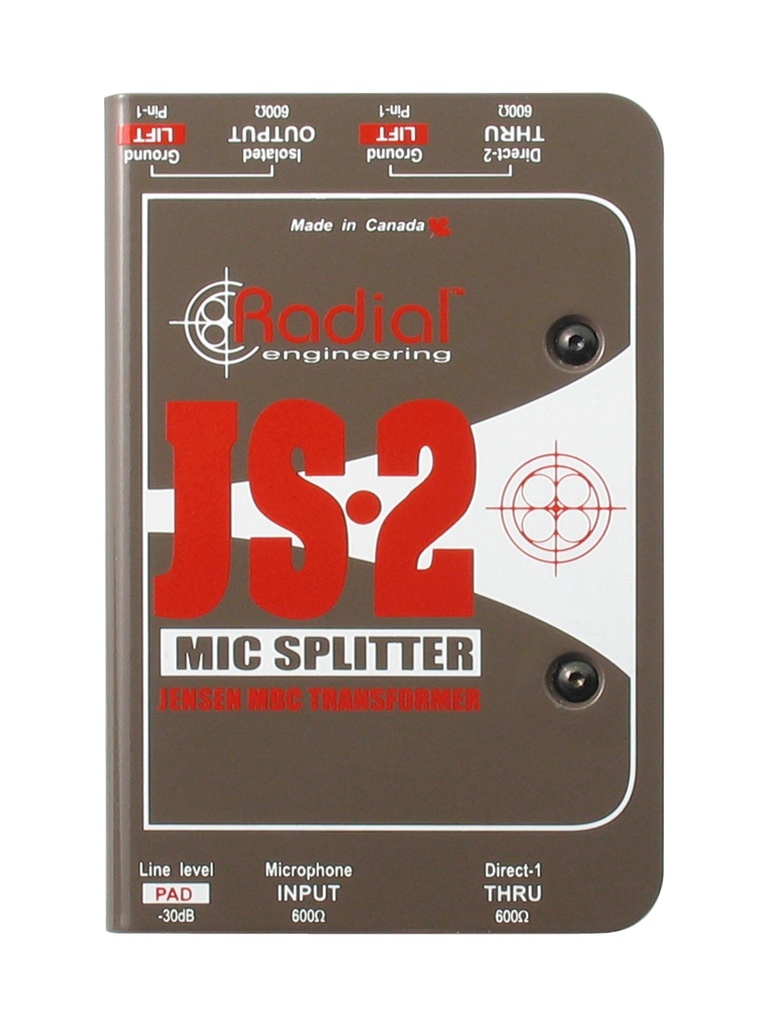

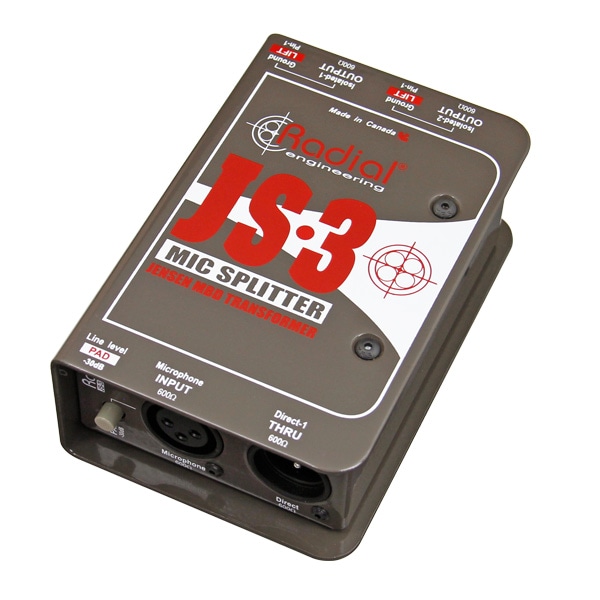

JS2 是一款专业麦克风分配器,旨在将单个源同时分配到多个目的地,而不会导致信号衰减或噪音。内部的优质 Jensen 变压器提供电流隔离,以消除接地环路的嗡声和噪声,同时保持极宽的带宽和超低的失真和相移。输出上的接地有助于进一步降低噪声,而输入焊盘也允许连接线路电平源。 JS2 和 JS3 都可以安装在机架上,用于巡演和安装目的,Radial J-Rak 中最多可安装 8 个。
Radial JS2 是分离麦克风以同时为多个混音器供电的完美接口。 100% 隔离消除了两个控制台之间潜在的接地环路,从而实现安静的性能。主输出为麦克风提供 48V 幻象电源返回路径。

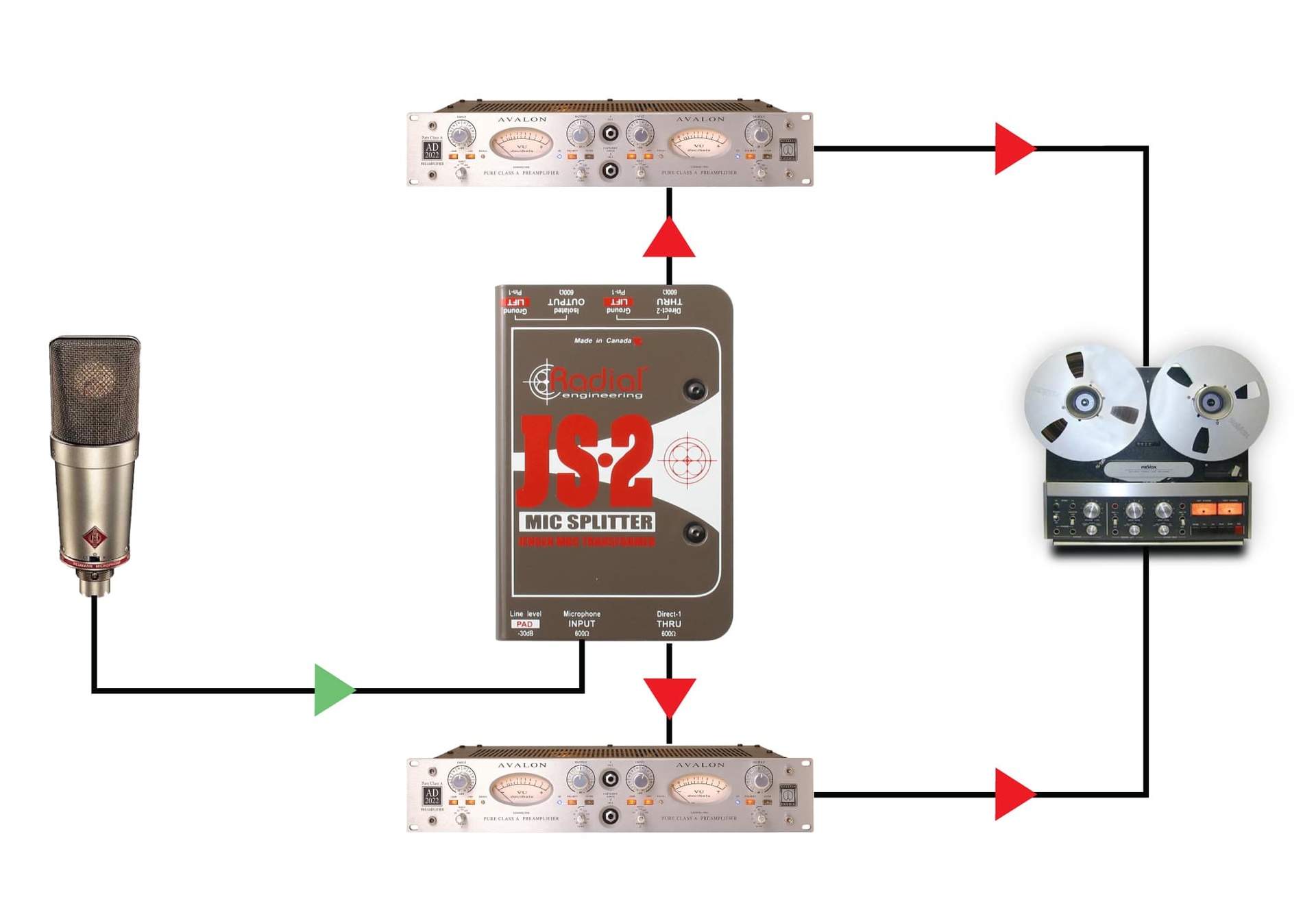

在录音室中,比较两个麦克风前置放大器对特定声音的声音通常是有利的。 JS2 非常适合此用途,因为它不会影响麦克风的声音或增加失真。即插即用的简单性使设置变得快捷。

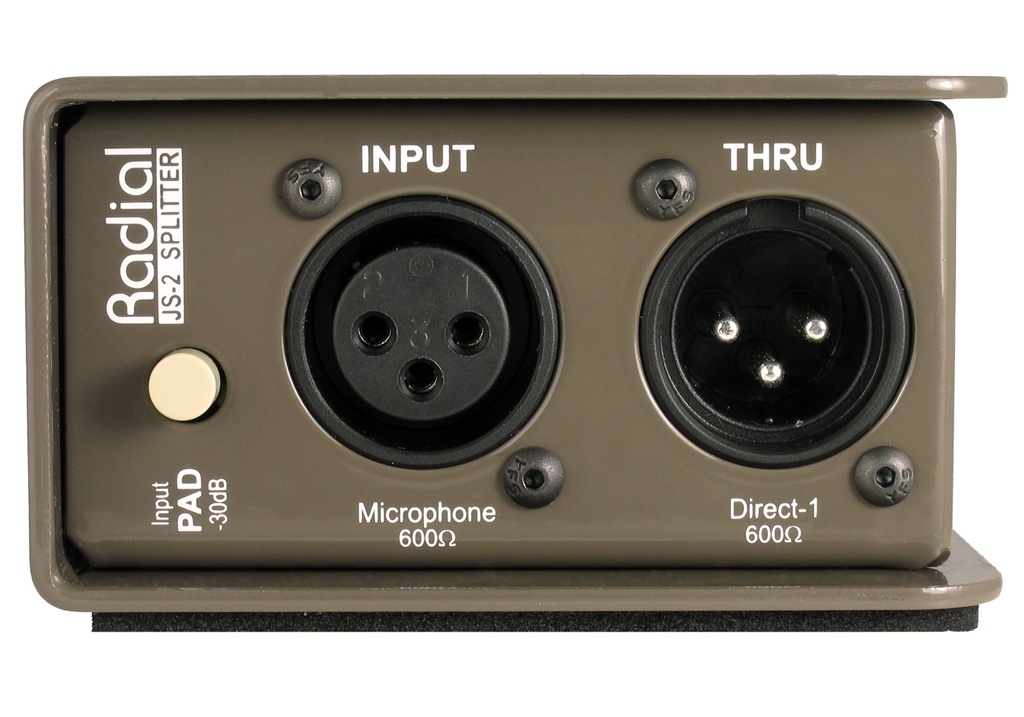

将输入降低 30dB,以允许连接 +4dB 线路电平设备。
标准600Ω主输入。
600Ω 连接至主 PA,并通过幻象电源返回路径连接至麦克风。
提供电气和机械隔离并防止设备滑动。
在插孔和开关周围创建一个保护区。

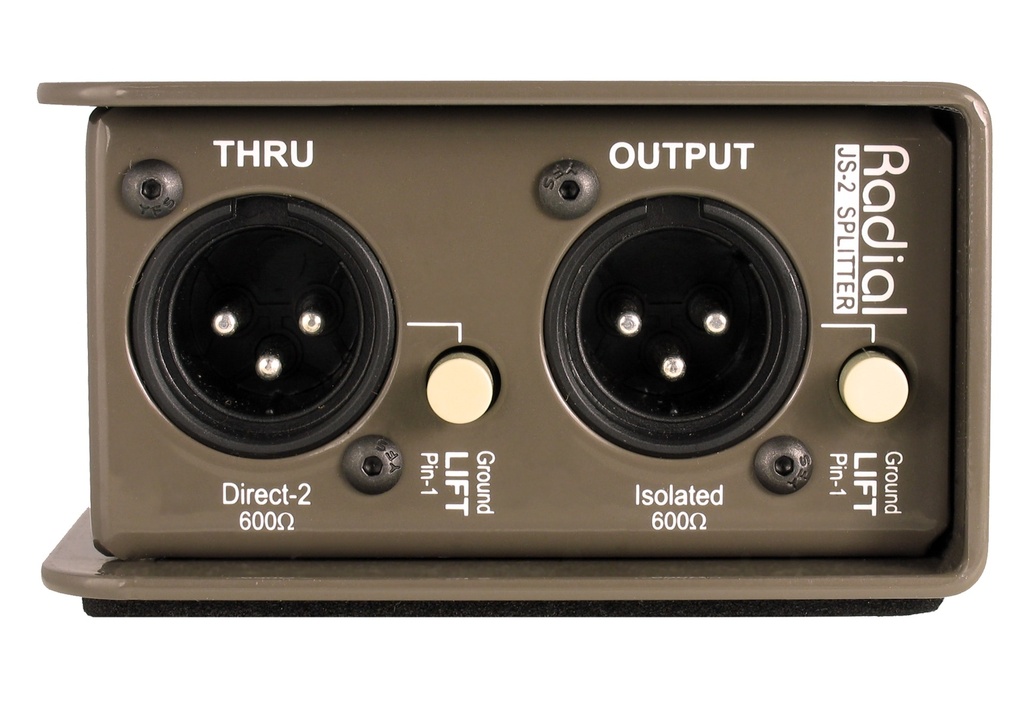

600Ω 第二个直接输出可以连接到录音或监听系统。在 JS3 上,该输出是变压器隔离的。
断开 XLR 输出处的接地路径。
隔离 600Ω 连接至录音或广播系统,无噪音。
工字梁外壳使得印刷电路板无法扭转;消除冷焊点。
| 规格 | |
| 音频电路类型: | 无源麦克风/线路分配器,基于变压器 |
|---|---|
| 变压器: | JT-MB-CPC,1:1 比例 |
| 通道数: | 三路分配器(一进三出) |
| 频率响应: | 20Hz~20KHz(+0dB/-2dB) |
| 动态范围: | 140dB |
| 总谐波失真: | 0.0005%@1kHz |
| 相位偏差: | 0.7°@100Hz; 2.8°@20Hz |
| 输入阻抗: | 依赖源 |
| 输出阻抗: | 依赖源 |
| 最大输入: | +25dBu@1kHz |
| 特点 | |
| 输入垫,Ground Lift | |
| 输入连接器: | XLR-F 中 |
| 输出连接器: | 隔离输出 |
| 一般 | |
| 施工: | 14 号钢底盘和外壳 |
| 尺寸(长 x 宽 x 深): | 3.3 英寸 x 5.0 英寸 x 2 英寸(84 x 127 x 48 毫米) |
| 重量: | 1.55lb (0.7kg) |
| 运输尺寸(长 x 宽 x 深): | 4 英寸 x 3 英寸 x 6.5 英寸(102 x 76 x 165 毫米) |
| 运输重量: | 1.92lb (0.87kg) |
| 功率: | 被动式,无需电源 |
| 条件: | 仅适用于 5°C 至 40°C 之间的干燥场所 |
| 保修: | Radial 3 年期,可转让 |
