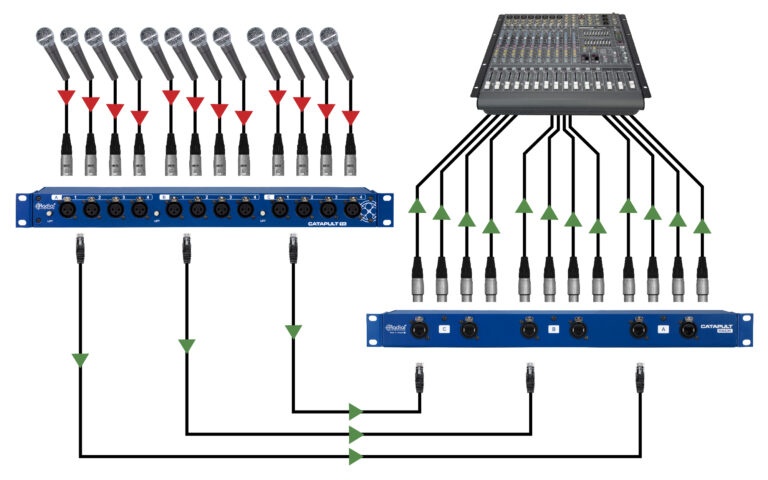

Catapult Rack TX 搭配 Catapult Rack RX
用三根 Cat 5/6 网线传输 12 路模拟音频，适合把传统多芯音频蛇替换成更轻、更容易布线的系统。

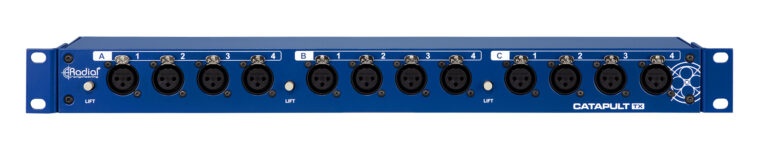

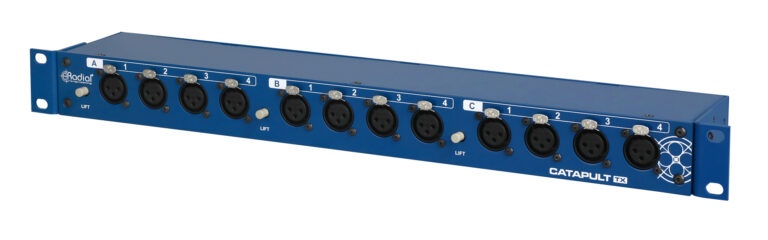

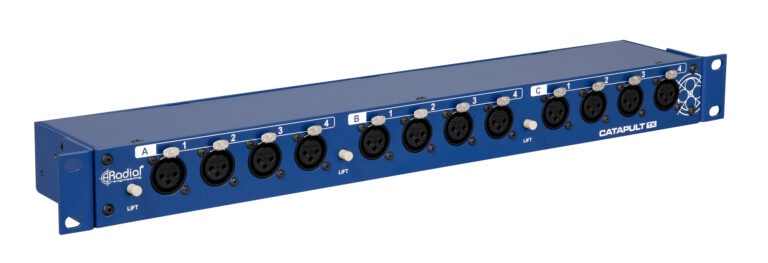

Radial Catapult Rack TX
12 通道 Cat 5 模拟音频蛇
Catapult Rack 是无源 1U 机架式模拟音频传输系统，可通过标准 Cat 5 / Cat 6 网线发送或接收 12 路平衡音频信号，不需要数字转换，也不需要供电。
Cat 5 线缆上的模拟音频
Catapult Rack TX 与 RX 像传统多通道模拟音频蛇一样工作，可在不同位置之间传输麦克风或线路电平信号。系统利用常见、轻量且经济的 Cat 5 / Cat 6 网线，每根屏蔽网线承载 4 路平衡音频，三根线即可完成 12 路传输。
- 12 路平衡音频通过三根 Cat 5 / Cat 6 线缆传输
- 保持模拟信号路径，无需 A/D 或 D/A 转换
- 可与 Catapult Mini、TX4/RX4、隔离型模块组合使用

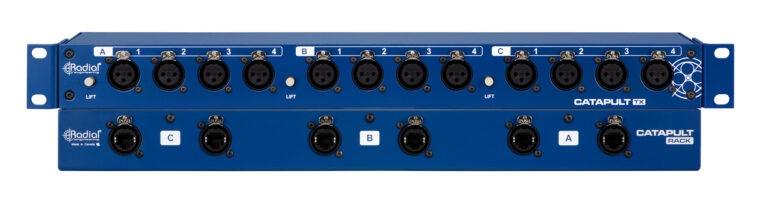

1U 机架，三组 4 通道

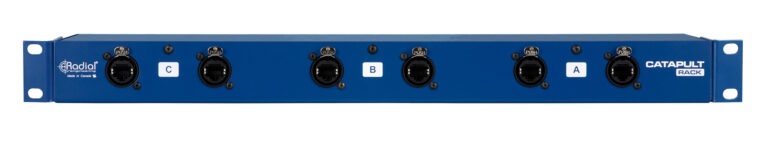

每台 Catapult Rack 相当于三个 4 通道 Catapult 模块集成在一个 1U 机箱内。三组通道各自配有 RJ45 接口和 Ground Lift，可按单一目的地、分区舞台或多系统分配灵活布线。
可反向安装的机架耳让 XLR 或 RJ45 接口根据系统需要朝向前方，适合固定机柜、巡演系统和录音棚布线。
应用场景

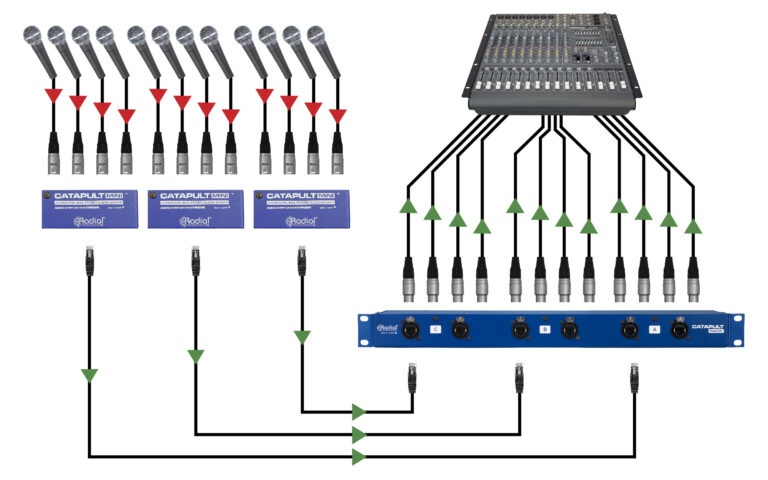

创建舞台分区
在调音台或 PA 端放置 Catapult Rack RX，并在舞台不同区域使用 Catapult Mini TX，可减少长距离模拟线缆铺设。

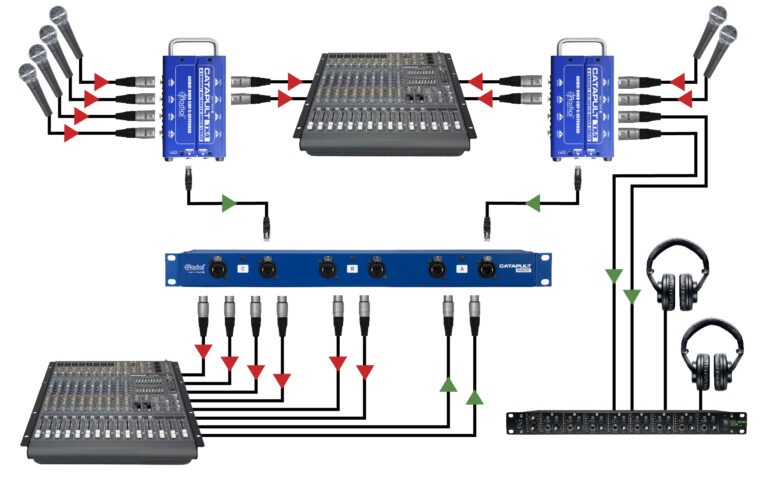

搭配 Catapult TX4 扩展
Catapult Rack RX 可与 Catapult TX4 舞台盒组合使用，按现场接口和方向灵活配置发送或返回通道。

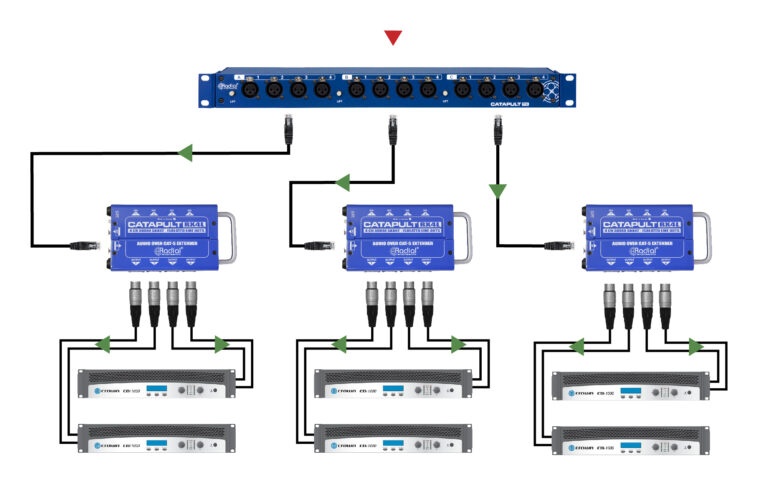

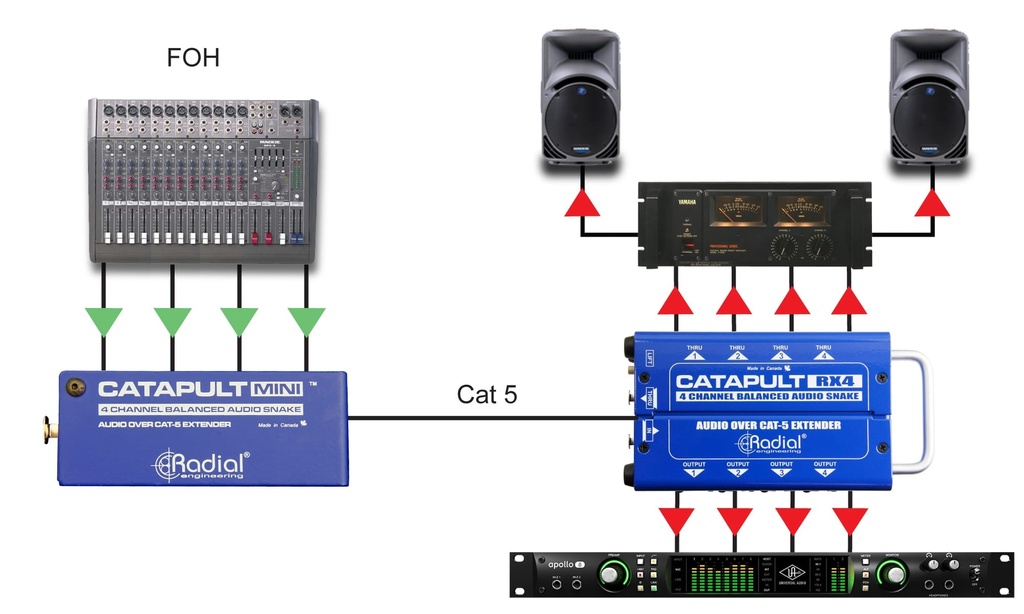

搭配隔离型 Catapult 模块
Catapult Rack TX 可与变压器隔离的 RX4L 等模块组合，把信号分送到多个区域并降低接地回路噪声风险。
功能特点
- 1
12 路平衡音频
通过三根 Cat 5 / Cat 6 线缆传输 12 路模拟音频信号。
- 2
三组 4 通道 Bank
每组 4 路通道独立对应一组 RJ45 接口，便于分区或多目的地布线。
- 3
Ground Lift
每组通道提供 Ground Lift，用于降低接地回路带来的嗡声和噪声。
- 4

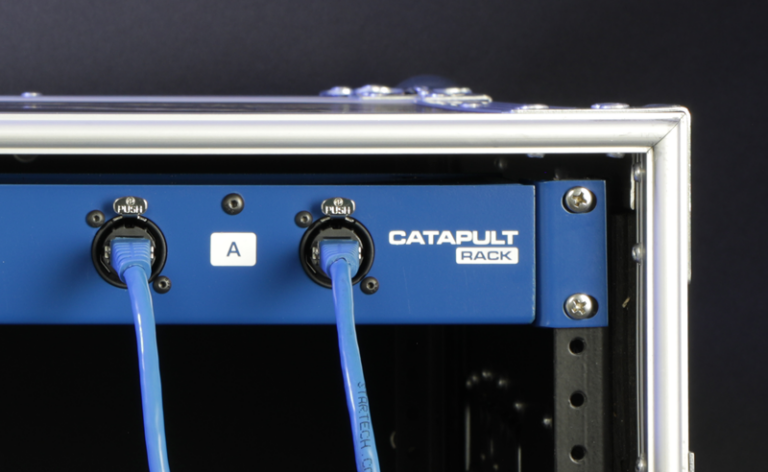

Neutrik etherCON
锁定式 RJ45 接口可搭配带金属保护壳的 etherCON 线缆，提升舞台和巡演可靠性。
- 5
可反向机架耳
机架耳可根据安装方向调整，让 XLR 或 RJ45 连接面朝外。
- 6
无源直通工作
无需供电，保持模拟直通路径，不进行数字转换。
