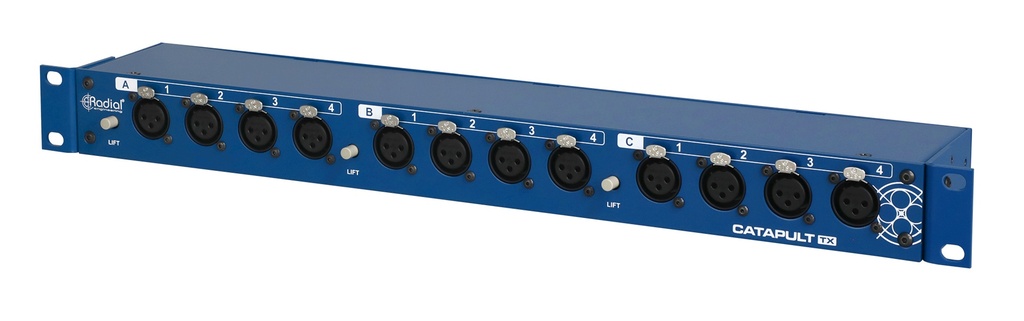

Catapult Rack TX 搭配 Catapult Rack RX
用三根 Cat 5/6 网线传输 12 路模拟音频,适合把传统多芯音频蛇替换成更轻、更容易布线的系统。
Catapult Rack 是无源 1U 机架式模拟音频传输系统,可通过标准 Cat 5 / Cat 6 网线发送或接收 12 路平衡音频信号,不需要数字转换,也不需要供电。

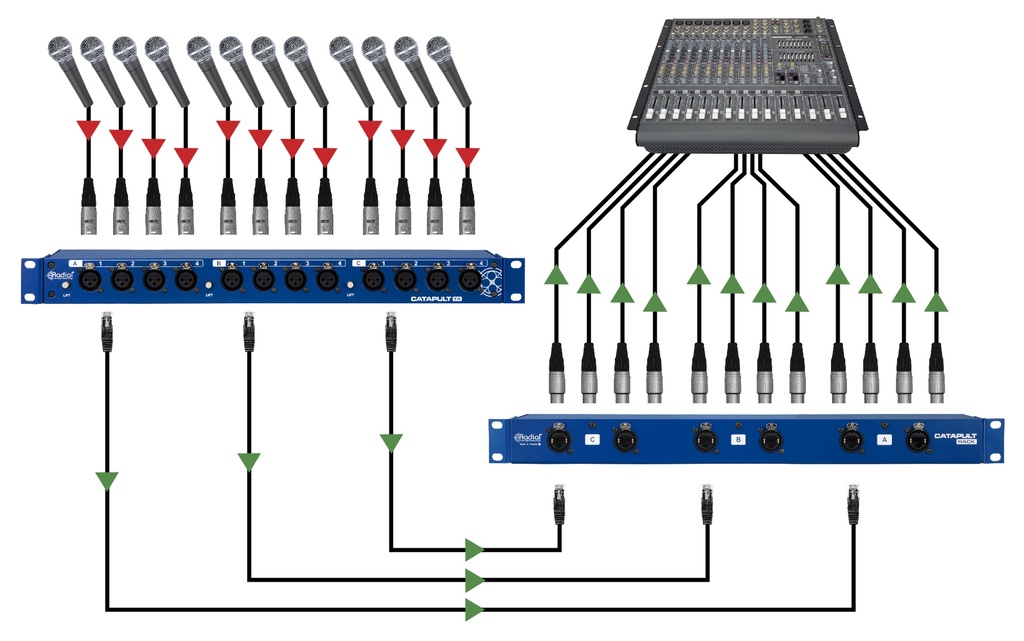

Catapult Rack TX 与 RX 像传统多通道模拟音频蛇一样工作,可在不同位置之间传输麦克风或线路电平信号。系统利用常见、轻量且经济的 Cat 5 / Cat 6 网线,每根屏蔽网线承载 4 路平衡音频,三根线即可完成 12 路传输。

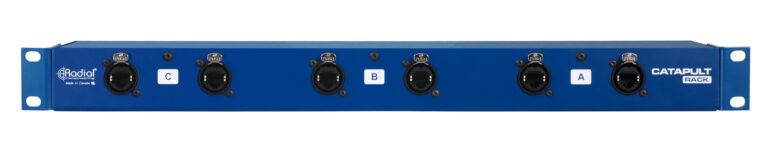

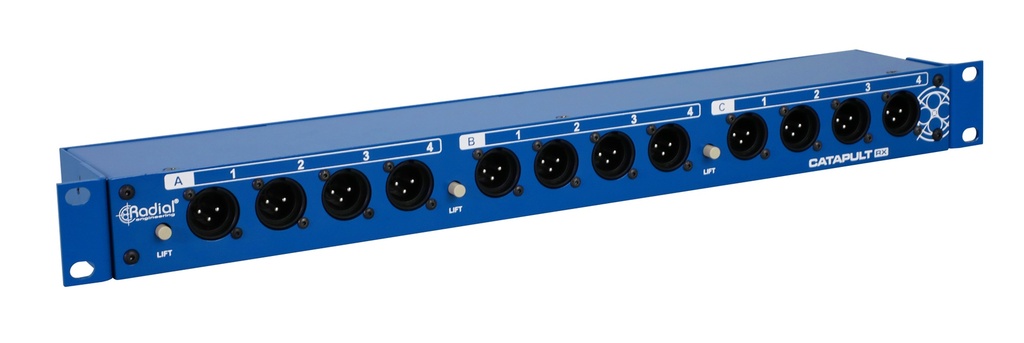

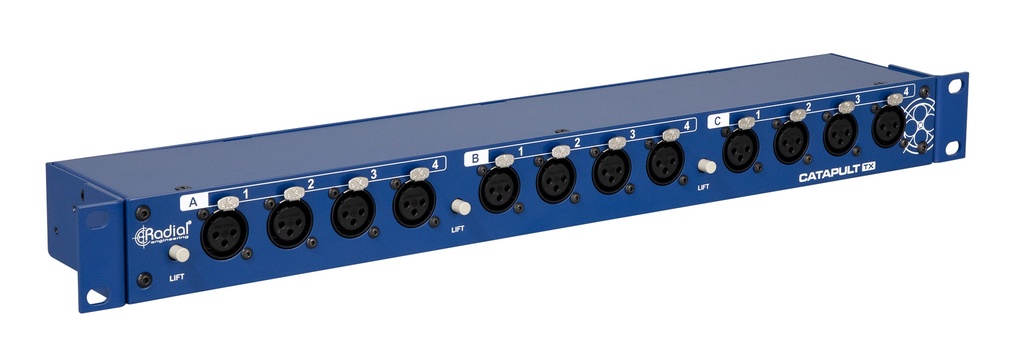

每台 Catapult Rack 相当于三个 4 通道 Catapult 模块集成在一个 1U 机箱内。三组通道各自配有 RJ45 接口和 Ground Lift,可按单一目的地、分区舞台或多系统分配灵活布线。

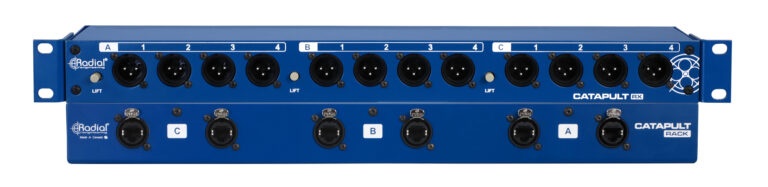

可反向安装的机架耳让 XLR 或 RJ45 接口根据系统需要朝向前方,适合固定机柜、巡演系统和录音棚布线。
用三根 Cat 5/6 网线传输 12 路模拟音频,适合把传统多芯音频蛇替换成更轻、更容易布线的系统。

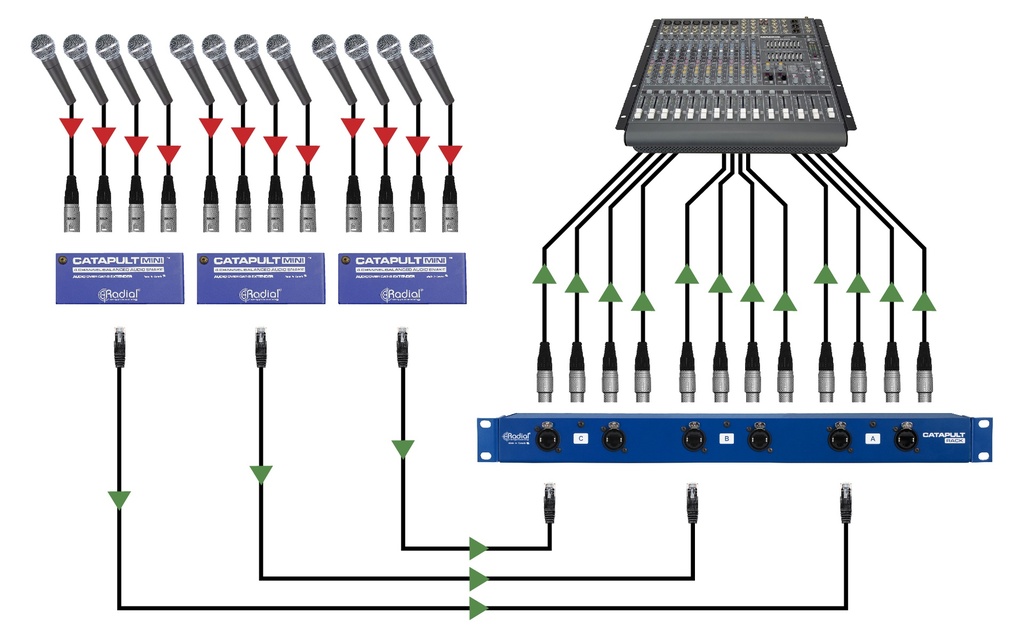

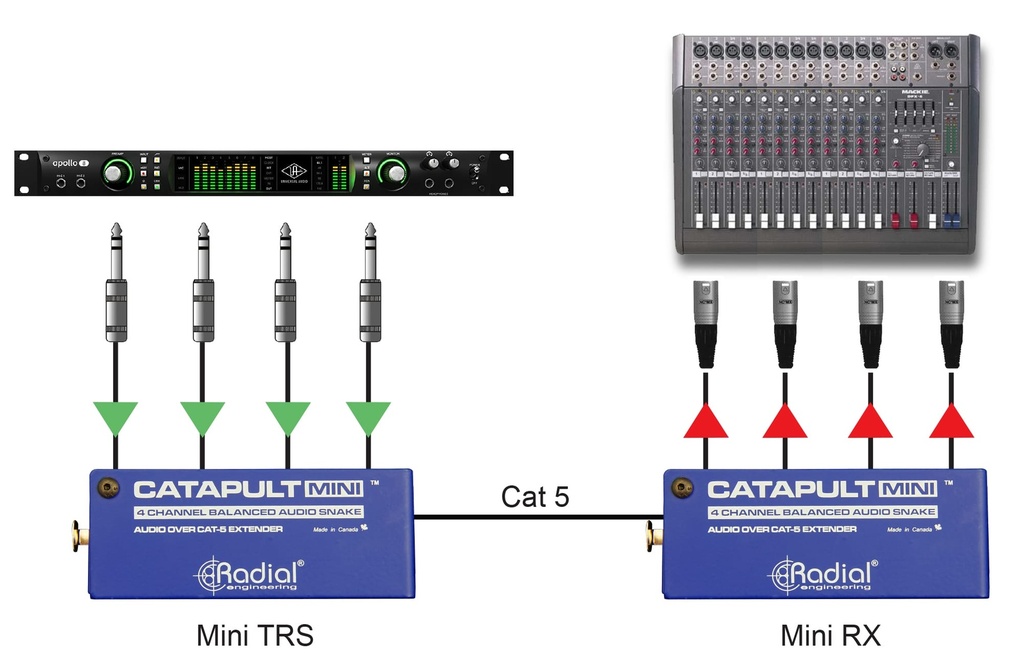

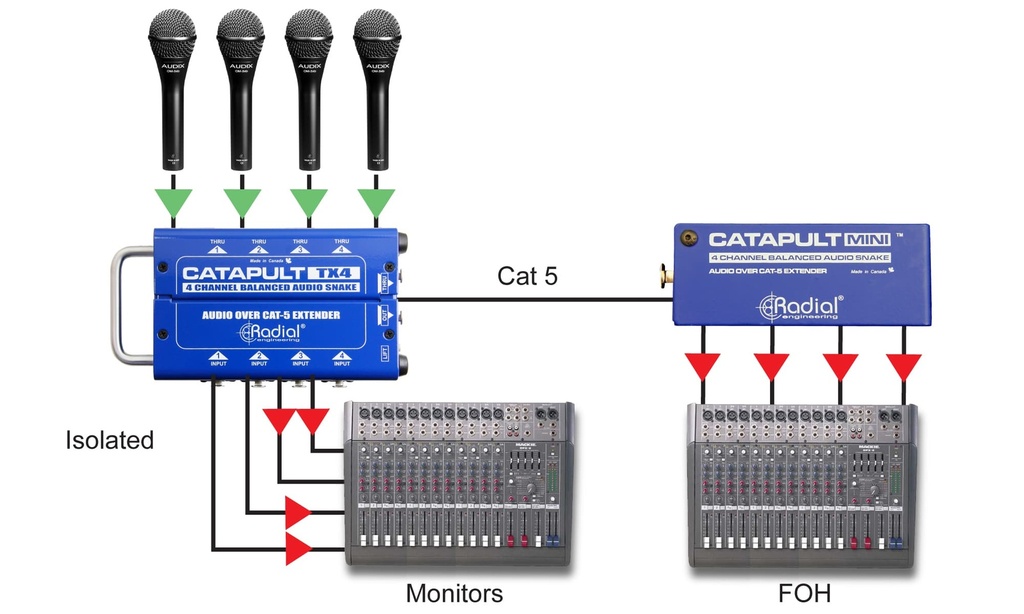

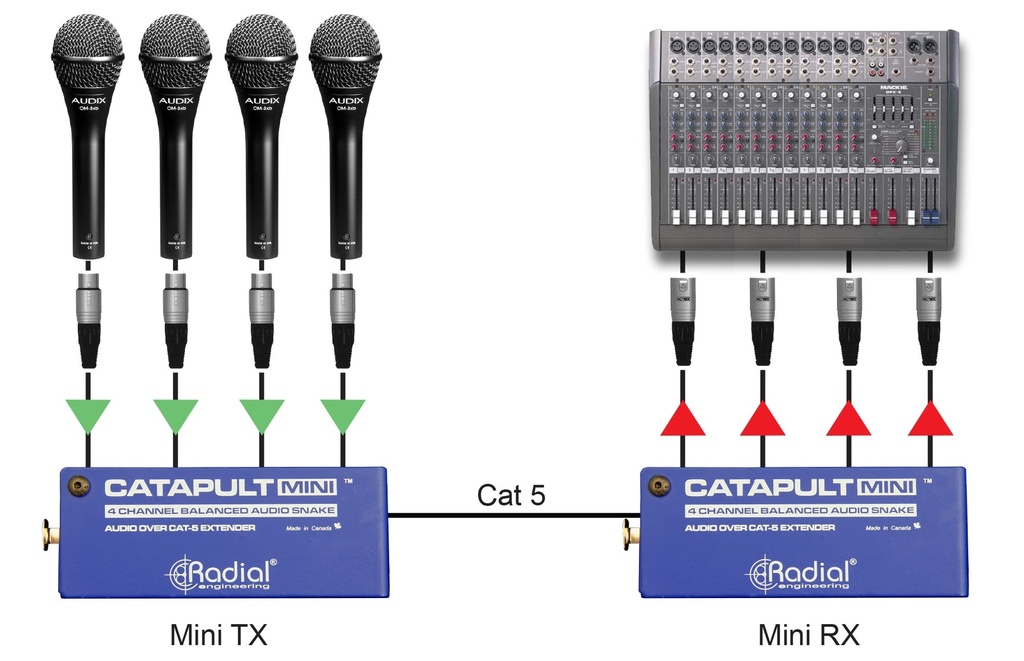

在调音台或 PA 端放置 Catapult Rack RX,并在舞台不同区域使用 Catapult Mini TX,可减少长距离模拟线缆铺设。

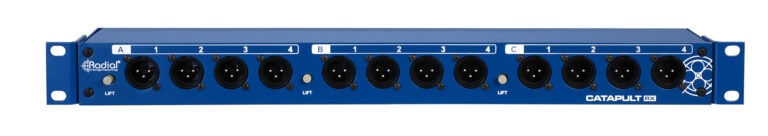

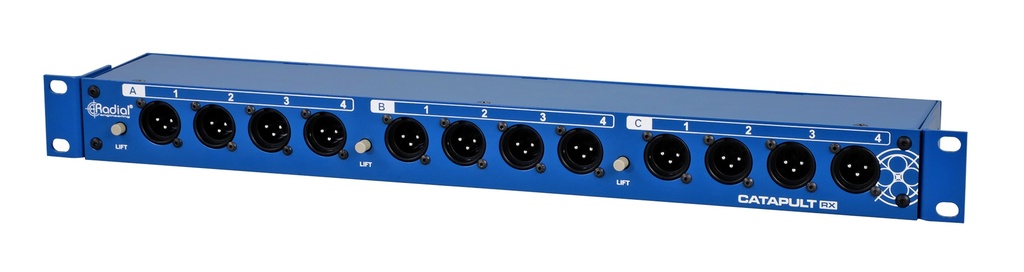

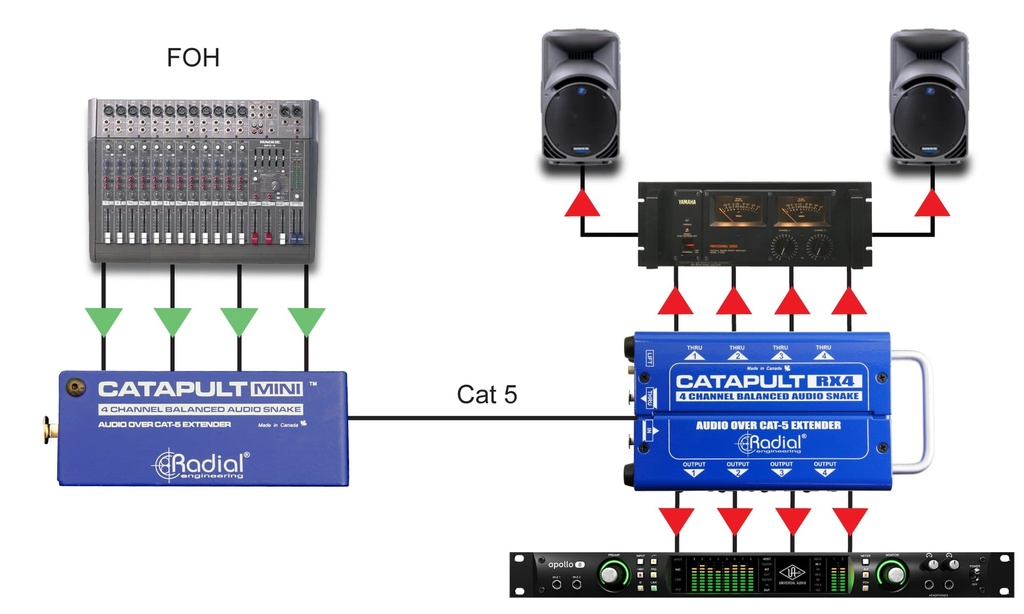

Catapult Rack RX 可与 Catapult TX4 舞台盒组合使用,按现场接口和方向灵活配置发送或返回通道。

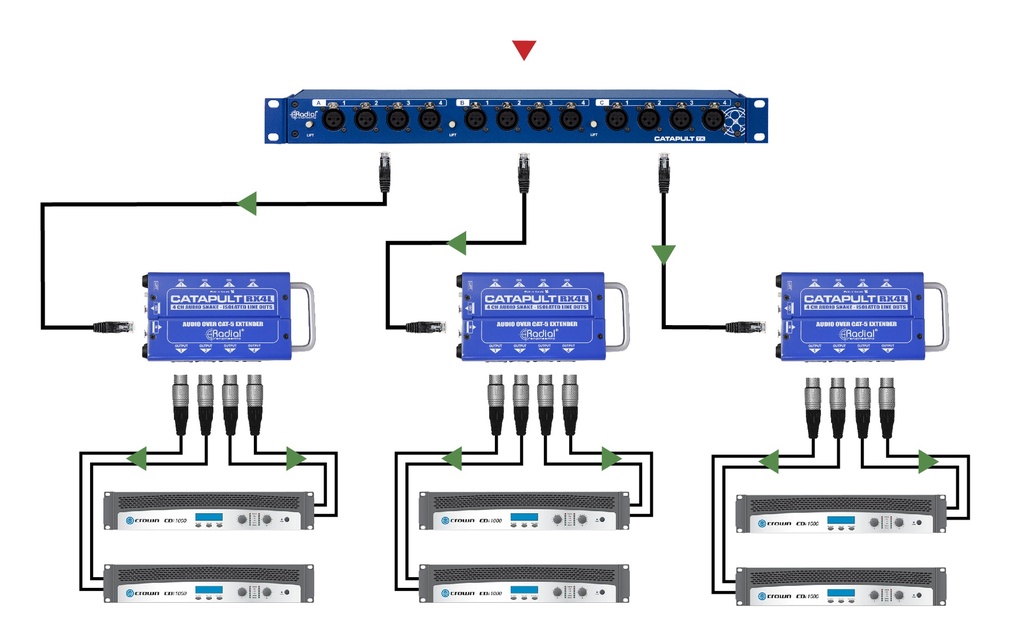

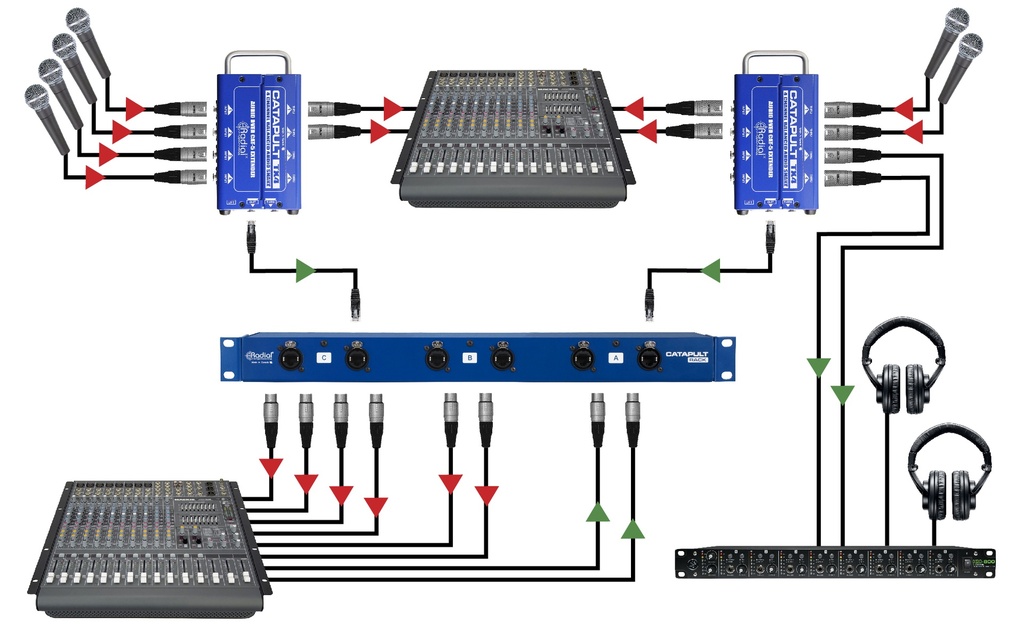

Catapult Rack TX 可与变压器隔离的 RX4L 等模块组合,把信号分送到多个区域并降低接地回路噪声风险。
产品手册、规格书和官方资料会集中放在这里。当前样板先预留下载区域,后续上传附件后可直接提供下载。
通过三根 Cat 5 / Cat 6 线缆传输 12 路模拟音频信号。
每组 4 路通道独立对应一组 RJ45 接口,便于分区或多目的地布线。
每组通道提供 Ground Lift,用于降低接地回路带来的嗡声和噪声。
锁定式 RJ45 接口可搭配带金属保护壳的 etherCON 线缆,提升舞台和巡演可靠性。
机架耳可根据安装方向调整,让 XLR 或 RJ45 连接面朝外。
无需供电,保持模拟直通路径,不进行数字转换。
| RJ45 Pinout | |
|---|---|
| RJ45 Pin (T568) | XLR/TRS Pin |
| 1 | CH 4 Pin 2 |
| 2 | CH 4 Pin 3 |
| 3 | CH 3 Pin 2 |
| 4 | CH 2 Pin 2 |
| 5 | CH 2 Pin 3 |
| 6 | CH 3 Pin 3 |
| 7 | CH 1 Pin 2 |
| 8 | CH 1 Pin 3 |
| Specifications | |
| 音频电路类型 | Passive RJ45 to XLR |
| 频率响应 | 10Hz - 100Hz, ±0.05dB |
| 动态范围 | 136dB re +20dBu, 22kHz BW |
| 总谐波失真 | <0.0003% @ +4dBu, 20Hz - 20kHz |
| 信噪比 | >114dB re +4dBu, 22kHz BW |
| 最大输入 | +20dBu |
| 串扰 | -130dB between channels @ 1kHz, +4dBu |
| Ground Lift | Ground Lift |
| 输入接口 | XLR, RJ45 (model dependant) |
| 输出接口 | XLR, RJ45 (model dependant) |
| 附加功能 | Reversible rack ears |
| 结构 | 12-gauge steel faceplate, 18-gauge steel chassis |
| 表面处理 | Durable Powder Coat |
| 尺寸(长 × 高 × 深) | L: 19" x H: 1.75" x D: 3.25" |
| 重量 | 3.06lbs (1.39kg) |
| 供电 | Passive, no power required |
| 使用条件 | For use in dry locations only between 5°C and 40°C |
| 质保 | Radial 3-year, transferable |
