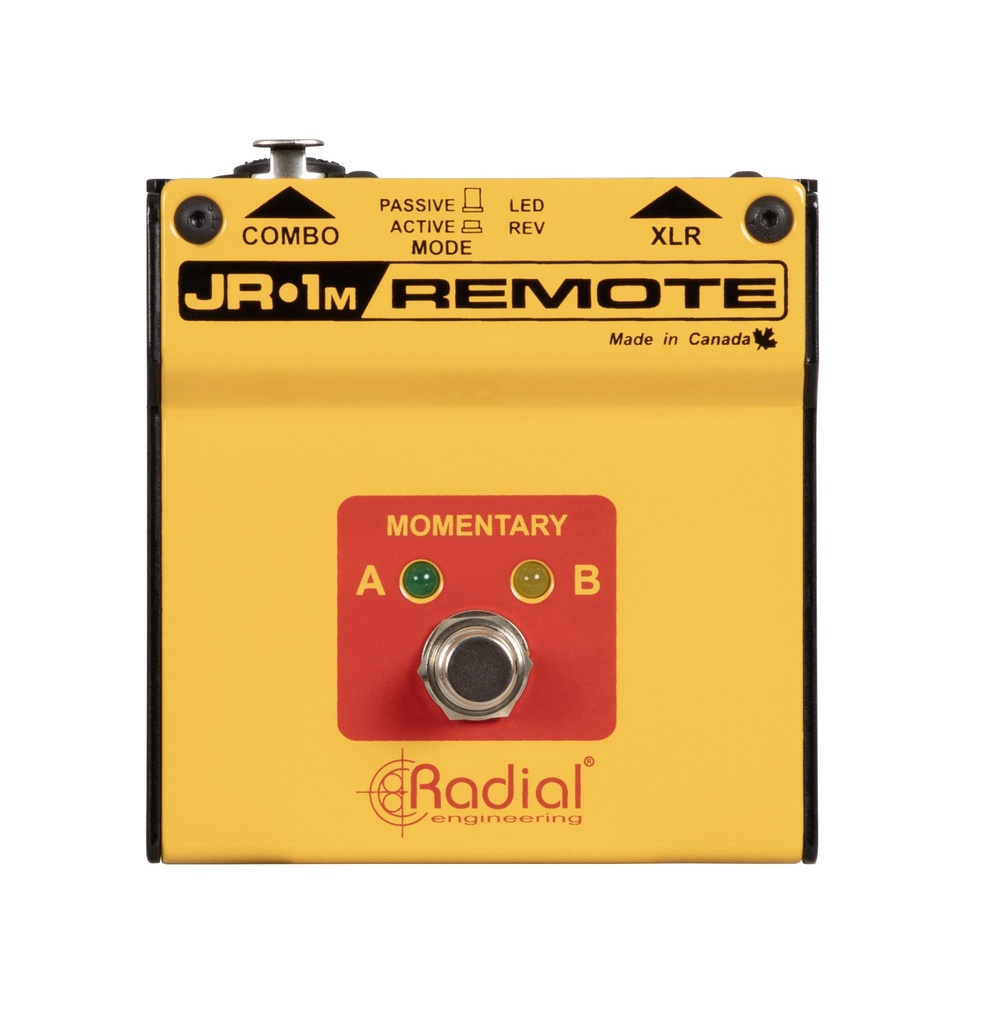

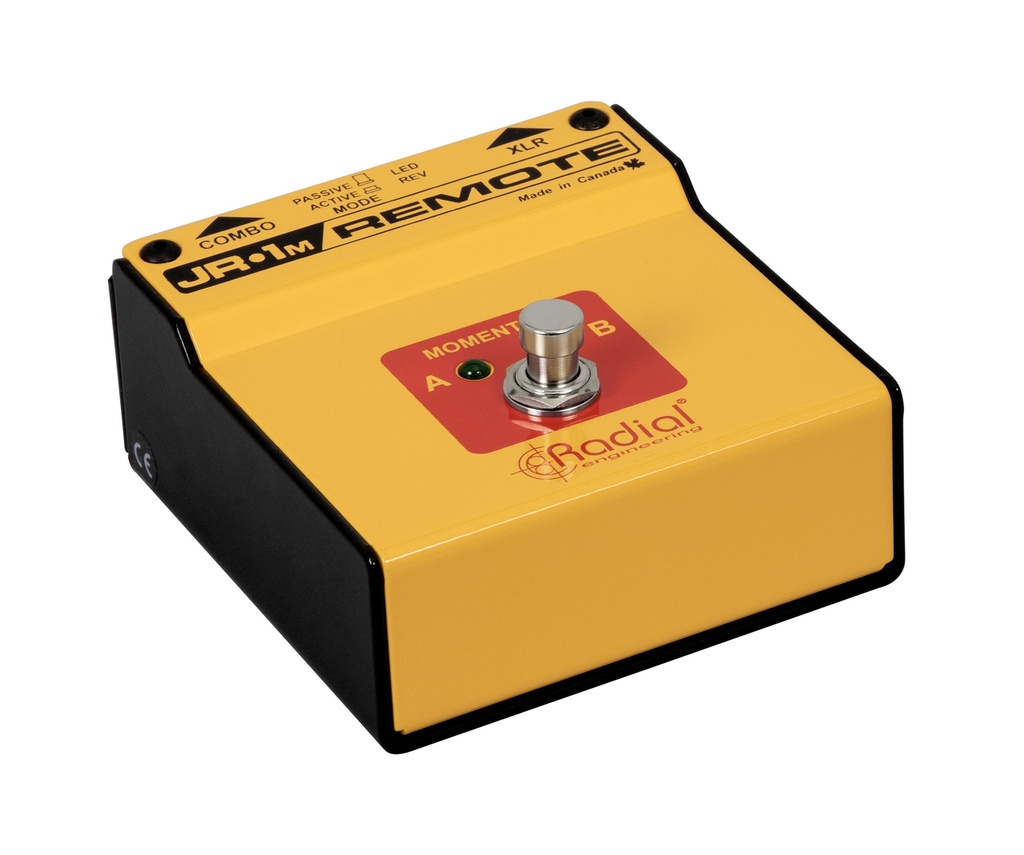

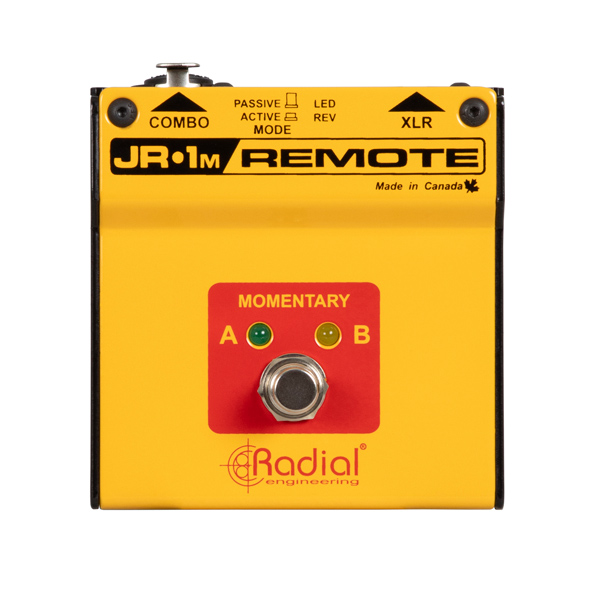

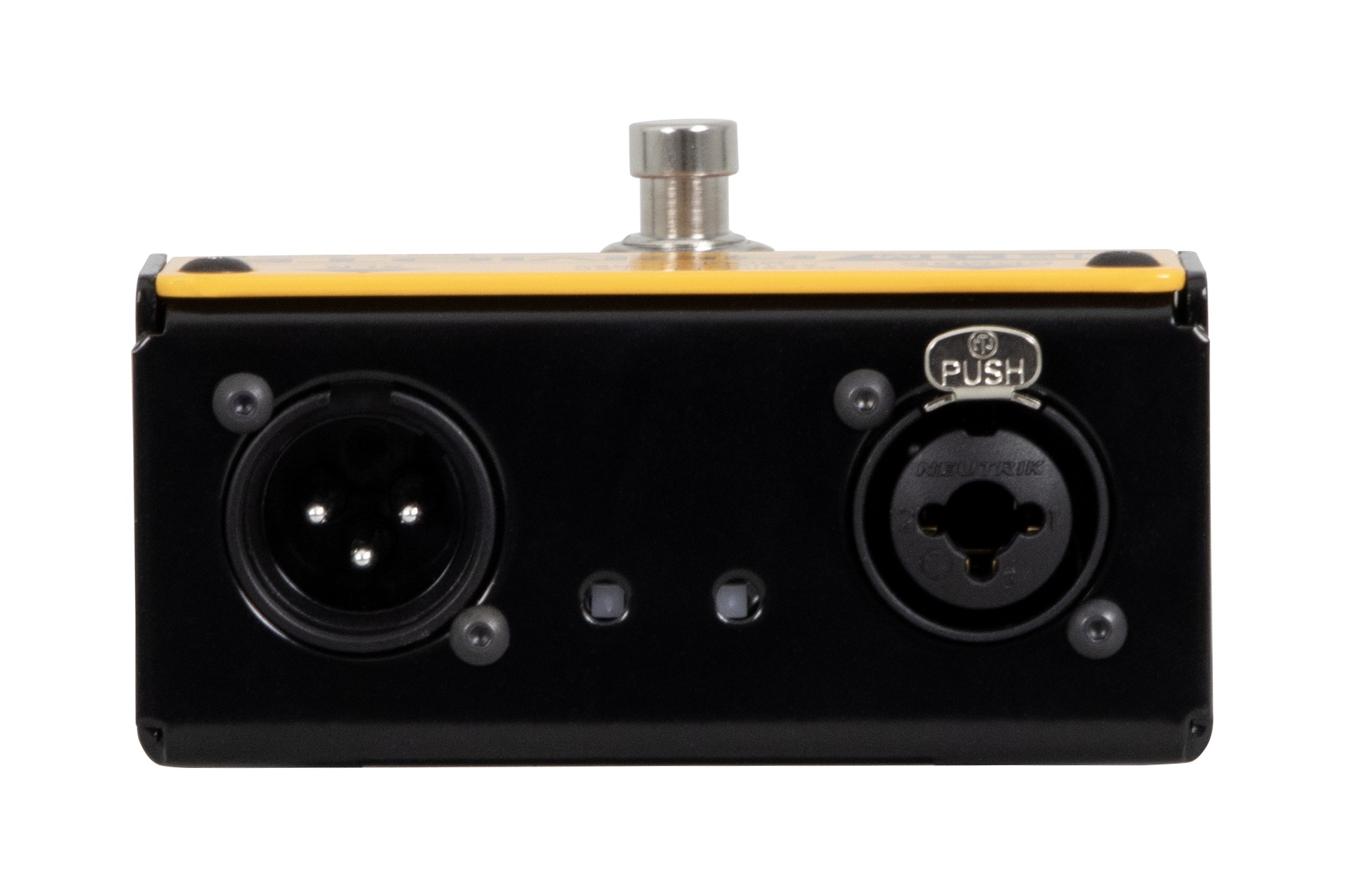

Radial JR1-M

¥ 2,200.00 ¥ 2,200.00

加入购物车
You have already submitted a query for this product today.
隔离和切换器系列

产品手册下载

产品手册、规格书和官方资料会集中放在这里。当前样板先预留下载区域，后续上传附件后可直接提供下载。

Smart Sheet
Radial JR1-M Momentary AB footswitch Official PDF 1.pdf
Smart Sheet
Download
Radial JR1-M Momentary AB footswitch Official PDF 1.pdf
Download

DI 直插盒是一种阻抗匹配和信号平衡设备。 DI 将高阻抗乐器信号转换为麦克风电平平衡线路，以便与调音台等专业音频设备连接。一个好的DI 直插盒将确保在整个信号链中保持正确的电信号，并允许长电缆运行而不会增加噪音。一个好的 DI 盒和一个好的麦克风一样重要。

无源DI 直插盒使用变压器来转换电信号，而有源DI 直插盒使用放大器电路。无源盒的优点是提供隔离，可以减少系统中的接地噪音。

这可以从动态麦克风与电容麦克风的角度来思考。有好的动圈麦克风，也有好的电容麦克风。一个好的无源DI 直插盒完全取决于所使用的变压器。例如，Radial JDI 使用世界上最好的变压器 Jensen®。这些 DI 听起来棒极了！事实上，比大多数有源DI 直插盒要好得多。

这取决于应用程序。对于键盘和简单的现场设置，JDI 非常棒。没有电源，电池也不会耗尽。您只需将其插入即可，听起来很棒。另一方面，JDV 将为您提供更大的覆盖范围。您将享受更多细节，或者正如 Khaliq Glover（Marcus Miller 和 Herbie Hancock 的工程师）所说：“与大多数 DI 的单一维度相比，JDV 几乎是全息的。”

因为一个好的无源DI 直插盒需要一个好的变压器，而这些变压器很昂贵。 Radial JDI 使用 Jensen® 变压器，这些变压器被认为是世界上最好的。有源音箱的制造成本要低得多，而且通常比便宜的无源音箱听起来更好。

有源 DI 可能很好，但它们也有几个缺点：首先也是最重要的是，有源DI 直插盒需要电源。这意味着它们必须要么使用电池、控制台的幻象电源，要么使用“壁式电源”或交流/直流电源等电源。当功率较低时，它们会变形。这意味着，为了使DI 直插盒正常工作，您必须保持电池充满电，这是不切实际的，甚至是不可能的。

这可能有效，但您可能会遇到噪音，因为无法隔离这两个设备。最好的解决方案是提前测试，因为所连接的设备将决定其工作效果。

幻象电源是来自调音台的直流电源。幻象供电DI 直插盒通过平衡麦克风电缆从控制台获取电源。问题是幻象电源很少足以为DI 直插盒正常供电。这会使放大器“挨饿”，并限制其在不失真的情况下处理动态的能力。 Radial J48 是一款低功耗 DI，它通过确保将最大可用功率转移到信号路径来解决这个问题，以便在不失真的情况下享受完整的动态。

声音。一些有源音箱（例如 Radial JDV）具有出色的声音和远远超出标准的频率响应。此外，当使用压电拾音器等低输出设备时，这些设备需要有源盒可以提供的额外“增益”。最后，当使用具有低输出拾音器的老式乐器时，可能会遇到“负载”效应，即拾音器无法将舞台放大器和 300 英尺电缆驱动到混音位置。有源盒子不会给拾音器带来负载，而无源盒子可能会负载。 JDI 非常高效，但处于被动状态，在这些罕见的情况下可能会导致负载。

可能要寻找的最重要的规格是 IMD 或互调失真。该测试将两个不和谐的音调一起敲击，以测量电路设计的稳健性。这类似于在钢琴上弹奏两个不和谐的音符。有些钢琴如果调音得当，会以某种方式听起来不错，而另一些钢琴则听起来很糟糕。这个测试很少在DI 直插盒子上进行，因为大多数都惨败。更多IMD详情请查看Mix杂志《Seven for the Road》直盒对比测试。

不。主动和被动的决定取决于应用。如果您主要在现场情况下使用 DI，我们通常推荐 JDI，因为它既无故障又适用于广泛的应用。如今，大多数低音吉他都具有极其强大的拾音器或内置有源电路。声学效果是一样的。键盘有大量的增益。谁还敢在现场使用 1955 年老式前低音。

一个好的直接音箱需要解决几个方面的问题才能发挥作用：声音、功能集和结构都是构成整体的重要部分。我们先从构建开始吧。 JDI 实际上是两个盒子合而为一。内部骨架采用 14 号焊接结构，其中装有 PC 板、电路、变压器和开关。举起 JDI，您就知道您正在处理质量问题。刚性设计确保 PC 板（军用规格 2 面）上不会产生任何应力，并且焊点即使在使用多年后也能保持完好。外部书挡设计可以方便地接触连接器，同时为开关创建一个保护区。在现实的巡演世界中，DI 盒会被踩踏和滥用。Radial DI 必须能够经受住滥用。

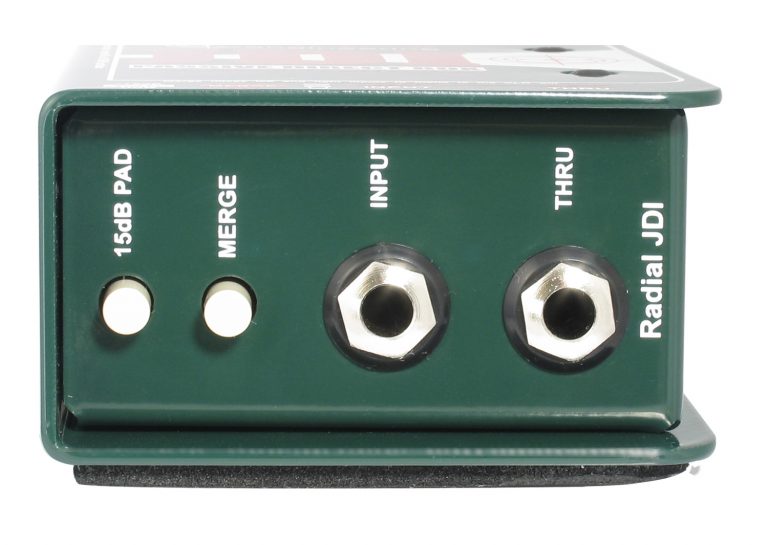

Radial JR1-M 功能视图1234

功能特点

  1. 1

    -15dB PAD

    降低有源贝司和高输出键盘的输入灵敏度。

  2. 2

    合并

    将输入和直通插孔转变为无源混音器，将立体声信号汇总为单声道。

  3. 3

    输入

    用于乐器和线路电平源的 1/4" 输入插孔。

  4. 4

    直通

    1/4" 直通插孔将乐器信号传递至舞台放大器。当使用“合并”功能时转换为输入。

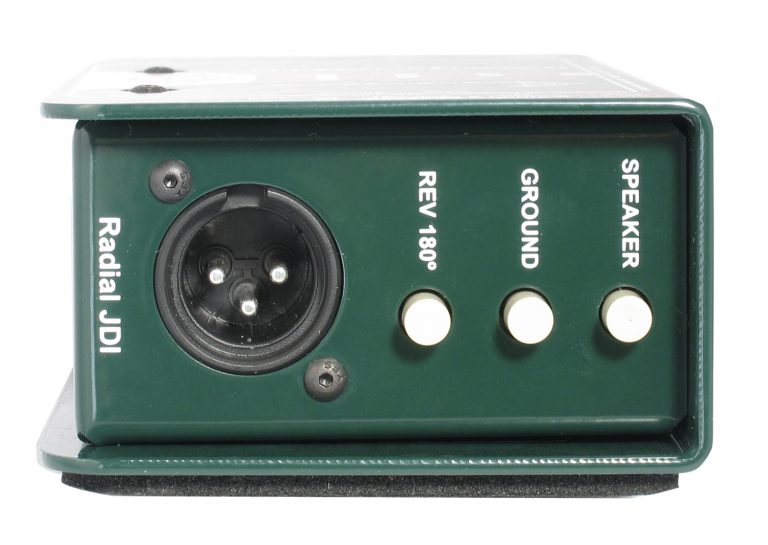

Radial JR1-M 功能视图1234

功能特点

  1. 1

    卡侬输出

    平衡 150Ω 麦克风电平输出，符合 AES 标准，引脚 1 接地，引脚 2 热。

  2. 2

    180°

    极性反转用于校正旧设备上的相位并减少舞台上的反馈。

  3. 3

    地面

    断开 XLR 输出处的引脚 1，以减少接地环路引起的嗡声和噪声

  4. 4

    扬声器

    插入 -30dB 衰减器和扬声器仿真滤波器，允许 JDI 与扬声器室并联

技术规格

规格
音频电路类型：无源，基于变压器
变压器：JT-DB-EPC
通道数：单通道（单声道）
频率响应：20Hz～20KHz（±0.2dB）
动态范围：135dB
总谐波失真：20Hz ~ 20kHz @-10dB 0.05%
相位偏差：0.3°@100Hz； 3°@20Hz
输入阻抗：140k 欧姆，不平衡
输出阻抗：150 欧姆，平衡
最大输入：+21dB @ 20Hz ~ 20kHz
特点
输入垫、单声道和、180° 极性反转、Ground Lift、扬声器滤波器
一般
施工：14 号钢制底盘和外壳
完成：耐用粉末涂层
尺寸（长 x 宽 x 深）：5 英寸 x 3.3 英寸 x 1.8 英寸（127 毫米 x 84.1 毫米 x 45.5 毫米）
重量：1.55 lbs (703 grams)
运输尺寸（长 x 宽 x 深）：6.5 英寸 x 4 英寸 x 3 英寸（165 毫米 x 102 毫米 x 76 毫米）
运输重量：1.92 lbs (870.9 grams)
功率：被动式，无需电源
条件：仅适用于 5°C 至 40°C 之间的干燥场所
保修：Radial 3 年期，可转让
