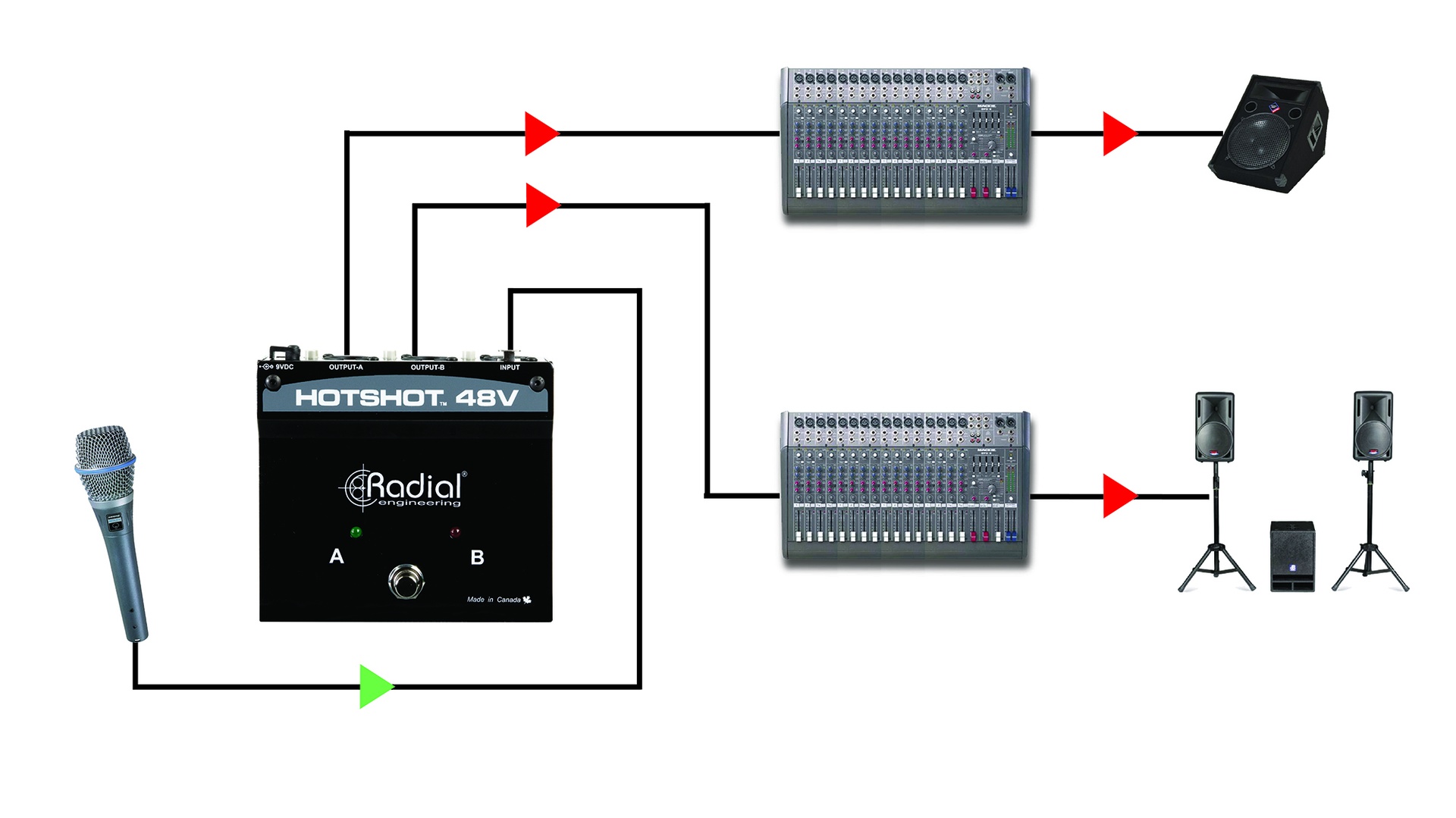

使用 HotShot 48V 在舞台上进行静音通信
通过将 HotShot 48V 连接到人声麦克风,舞台上的艺术家可以轻松、安静地重定向信号,以便与乐队成员或技术人员进行通信,而不会中断表演。只需按下脚踏开关即可将 PA 信号静音,并将人声麦克风直接馈送到乐队。

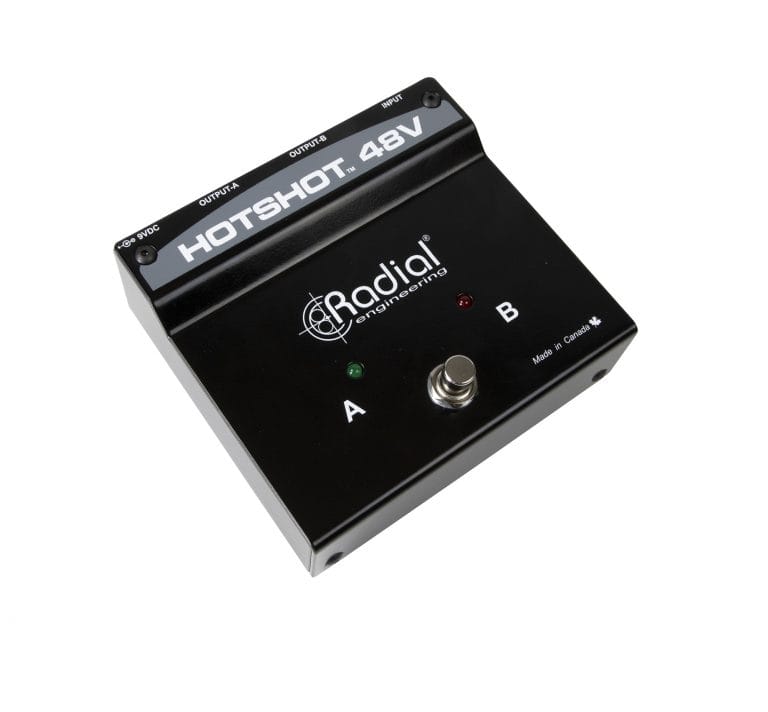

HotShot 48V 是一款电容式麦克风切换器,专为舞台上的静音操作而设计,艺术家可以为他们的人声麦克风供电,并重新路由它以馈送舞台监听系统,以便在按下脚踏开关时与其他乐队成员或技术人员进行通信。 LED 指示灯显示活动输出,脚踏开关本身可配置为锁定或瞬时动作。虽然 HotShot 48V 专为解决切换电容麦克风输出时的问题而设计,但它也同样适用于动圈麦克风。
无源音频切换器在切换过程中偶尔会产生可通过 PA 系统听到的爆裂声,从而扰乱性能。这可能是由于幻象电源的引入或连接到切换器的任何受电设备的杂散直流偏移造成的。 HotShot 48V 采用有源电路和延时微控制器,可在任何条件下实现静音切换,让您使用电容式或动圈式麦克风时不会产生任何噪音。当开关继电器被激活时,会产生 5 毫秒的延迟,该延迟足够短,不会被艺术家注意到,但又足够长,可以消除任何直流泄漏,从而防止可闻噪音并确保在任何表演期间无缝切换。

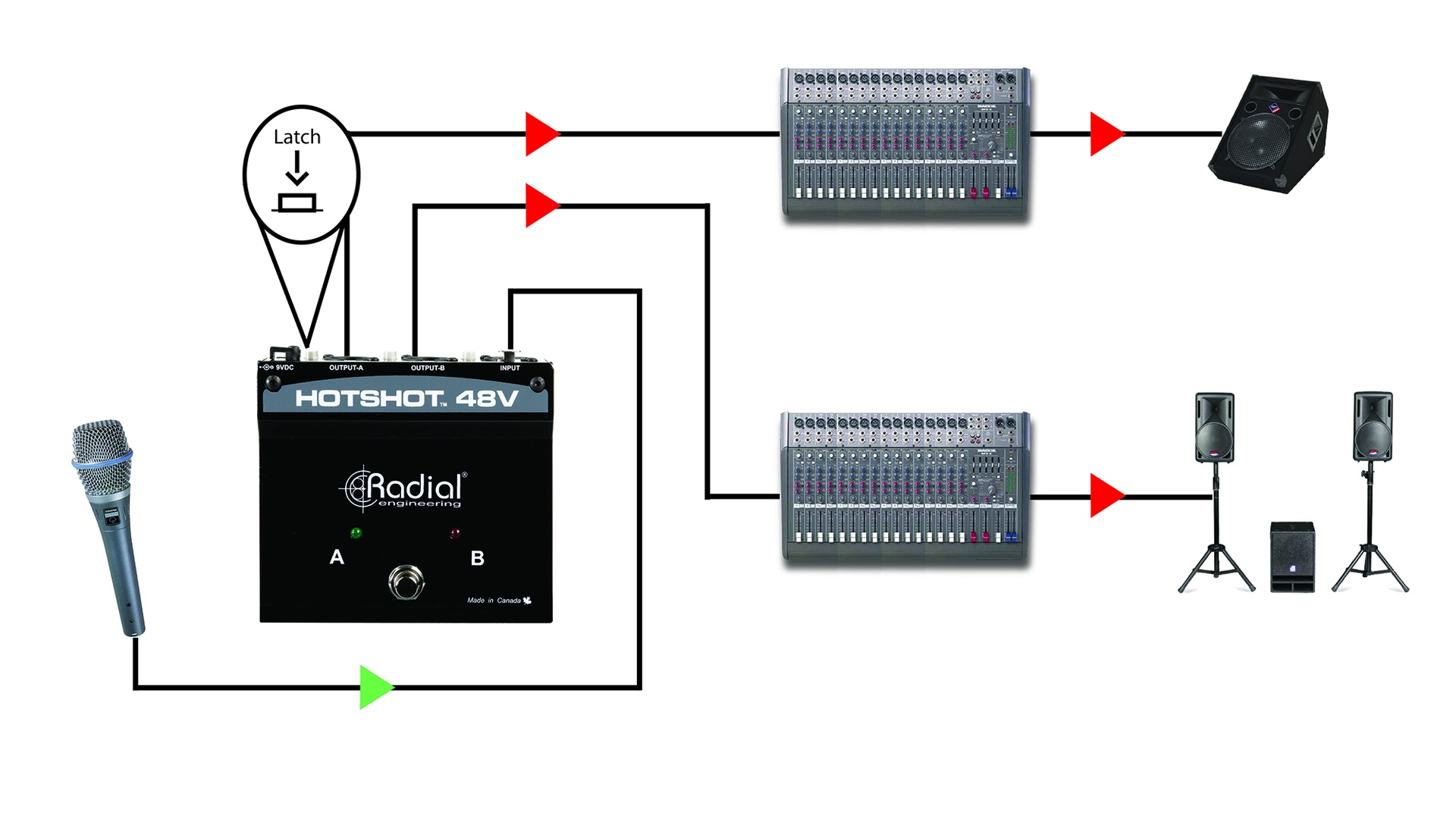

通过将 HotShot 48V 连接到人声麦克风,舞台上的艺术家可以轻松、安静地重定向信号,以便与乐队成员或技术人员进行通信,而不会中断表演。只需按下脚踏开关即可将 PA 信号静音,并将人声麦克风直接馈送到乐队。

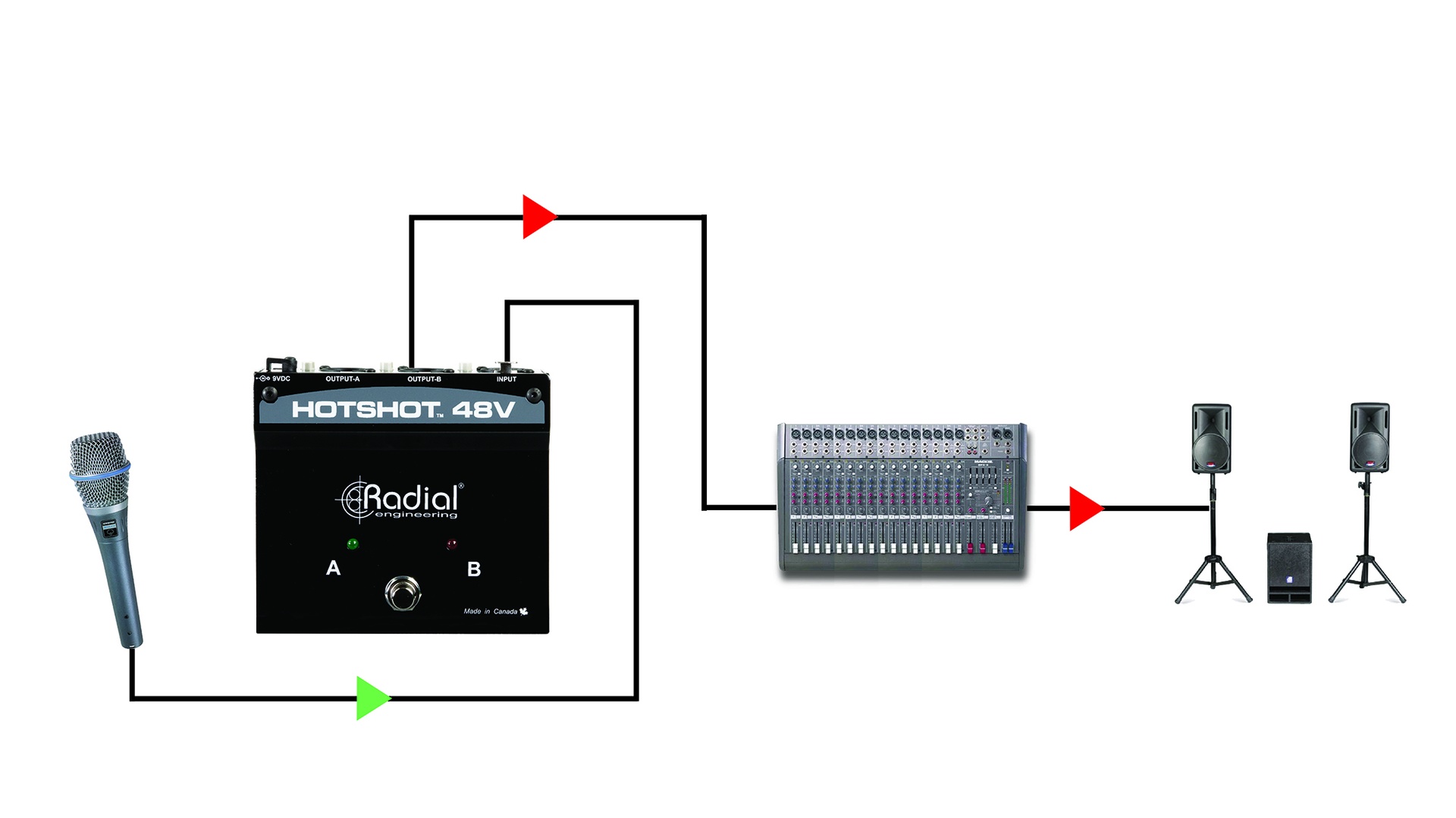

HotShot 48V 还可用于快速静音来自麦克风的信号,在需要时提供免提咳嗽开关。只需将输出 B 保持未连接状态并按下脚踏开关即可暂时使信号静音。
HotShot 48V 可配置为锁定脚踏开关(按一次切换到输出 B,再按一次切换回输出 A),或配置为瞬时开关(按住可切换到输出 B)。使用最适合您的配置。
产品手册、规格书和官方资料会集中放在这里。当前样板先预留下载区域,后续上传附件后可直接提供下载。

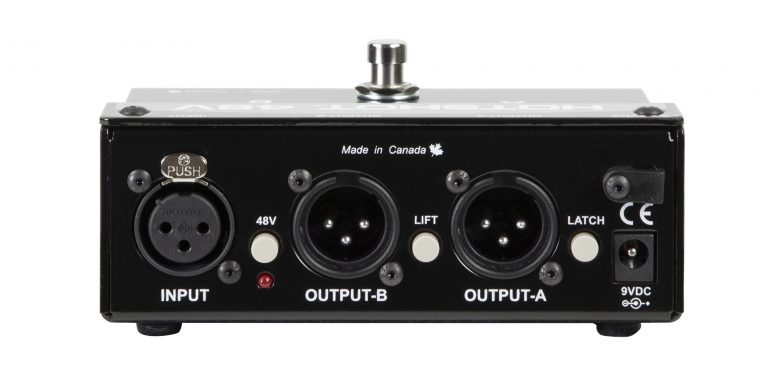

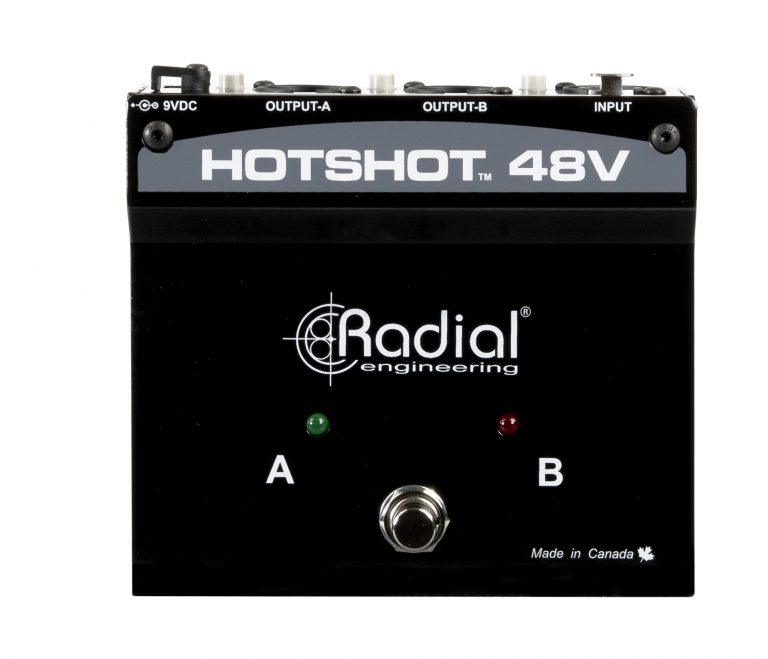

用于目视确认活动输出。
选择哪个输出处于活动状态。这可以配置为瞬时开关或闭锁开关。
用于连接麦克风的平衡 XLR 输入。
激活 48V 幻象电源,为电容式麦克风供电。
连接到次要目的地或频段通信设备
断开两个 XLR 输出上的 Pin-1,以消除接地环路引起的嗡声和噪声。
连接到主输出目的地。
重新配置切换脚踏开关以进行锁定操作。当此开关未接合时,脚踏开关将充当瞬时开关,并且只要按住脚踏开关,才会激活输出 B。
连接 9-12 伏直流中心针负电源(内含)。
| 规格 | |
| 音频电路类型: | 无源,基于变压器 |
|---|---|
| 变压器: | JT-DB-EPC |
| 通道数: | 单通道(单声道) |
| 频率响应: | 20Hz~20KHz(±0.2dB) |
| 动态范围: | 135dB |
| 总谐波失真: | 20Hz ~ 20kHz @-10dB 0.05% |
| 相位偏差: | 0.3°@100Hz; 3°@20Hz |
| 输入阻抗: | 140k 欧姆,不平衡 |
| 输出阻抗: | 150 欧姆,平衡 |
| 最大输入: | +21dB @ 20Hz ~ 20kHz |
| 特点 | |
| 输入垫、单声道和、180° 极性反转、Ground Lift、扬声器滤波器 | |
| 一般 | |
| 施工: | 14 号钢制底盘和外壳 |
| 完成: | 耐用粉末涂层 |
| 尺寸(长 x 宽 x 深): | 5 英寸 x 3.3 英寸 x 1.8 英寸(127 毫米 x 84.1 毫米 x 45.5 毫米) |
| 重量: | 1.55 lbs (703 grams) |
| 运输尺寸(长 x 宽 x 深): | 6.5 英寸 x 4 英寸 x 3 英寸(165 毫米 x 102 毫米 x 76 毫米) |
| 运输重量: | 1.92 lbs (870.9 grams) |
| 功率: | 被动式,无需电源 |
| 条件: | 仅适用于 5°C 至 40°C 之间的干燥场所 |
| 保修: | Radial 3 年期,可转让 |
