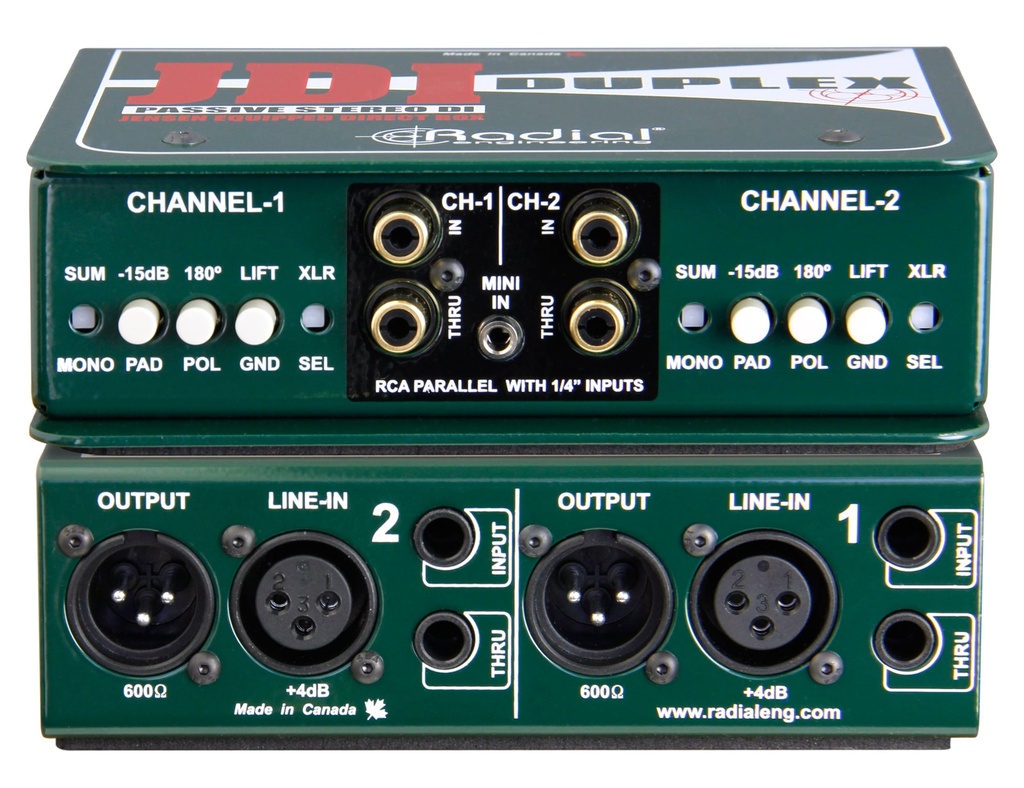

Radial Duplex

¥ 4,440.00 ¥ 4,440.00

加入购物车
You have already submitted a query for this product today.
DI

产品手册下载

产品手册、规格书和官方资料会集中放在这里。当前样板先预留下载区域，后续上传附件后可直接提供下载。

Smart Sheet
Smart Sheet
Download

无源DI 直插盒使用变压器来转换电信号，而有源DI 直插盒使用称为缓冲器的放大器电路。无源盒的优点是提供隔离，可以减少系统中的地面嗡声，而有源 DI 盒往往具有较小的负载效应。可以通过比较动圈麦克风（无源）和电容麦克风（有源）来理解这种差异。

是的，然后是一些。与 JDI 一样，Duplex 采用高性能 Jensen® JT-DBE 镍层压音频变压器，仅在此处实现无与伦比的信号传输，其中两个用于立体声。还配有一对 RCA 连接器、一个 3.5 毫米立体声迷你插孔、一个 +4dB 线路电平输入。

不会。由于一些制造商使用低质量、音质差的变压器，无源DI 直插盒受到了不好的评价。高品质无源DI 直插盒可以与高品质有源 DI 盒一样好。

优质的无源DI 直插盒可以处理更多的信号，同时失真更少。由于变压器可以将输入与输出隔离并阻止直流杂散直流电压污染，因此它们可以很好地消除由所谓的接地环路引起的嗡声和噪声。

Duplex 采用一对 Jensen 变压器，并且具有更多功能。它在 10Hz 至 40kHz 范围内更加安静且线性，而 ProD2 采用 Eclipse 变压器，并且在 20Hz 至 18.5kHz 范围内平坦。 Duplex 是要求更高的工程师的最终选择，尤其是在工作室。 ProD2 性能非常好，是现场使用的绝佳选择。

数字键盘往往具有非常高的输出电平、宽频率响应和巨大的动态范围。因此，它们很容易使大多数有源电路过载。因为双工是无源的，所以它不会像有源电路那样失真。它饱和了。这自然会消除过多的瞬态，从而提供更平滑、温暖的音色，让人想起老式设备。

当然。这与著名的 Radial JDI 中使用的信号路径相同，只是采用立体声格式并增加了连接功能。

Duplex 上的合并功能是一个电阻式夏季器，可将两个输入混合为一个单声道输入。这可以节省 PA 中的通道，并且当单声道信号就足够时，在将音轨（例如评论）发送到各个目的地时通常可以节省时间。这会稍微减少输出端的信号，但这很容易在调音台上弥补。

这取决于来源。使用 Duplex 来隔离两个设备以消除噪音效果非常好！请记住，输出是麦克风电平。这意味着您必须将双工输出连接到麦克风前置放大器输入。如果您想隔离两个线路电平设备，请使用 Radial Twin-Iso。

DI 直插盒始终是麦克风级别。这使得它们可以用于蛇形系统，其中增益结构和分配器都设计为在同一级别工作。如果是线路电平，分离变压器会失真，麦克风线路可能会因串扰而拾取噪声。

是的。新型 Duplex 可以使用 SA 系列机架适配器（零件号 R800 9420 10）进行机架安装。这可在单个 19 英寸机架空间中容纳一个或两个双工。

每个DI中的变压器是不同的。 Duplex 采用 Jensen JT-DBE 变压器，可提供 10Hz 至 40kHz 带宽； ProD2 采用 Eclipse ERT-DB2 变压器，可提供 20Hz 至 18.5kHz 的频率； Stage Bug SB-2 采用更实惠的 Eclipse ET-DB3 变压器，频率范围为 40Hz 至 18kHz。 JT-DBE 和 ET-DB2 具有带有内部法拉第屏蔽的 MuMETAL® 屏蔽，而 ET-DB3 采用更实惠的外部铜屏蔽。

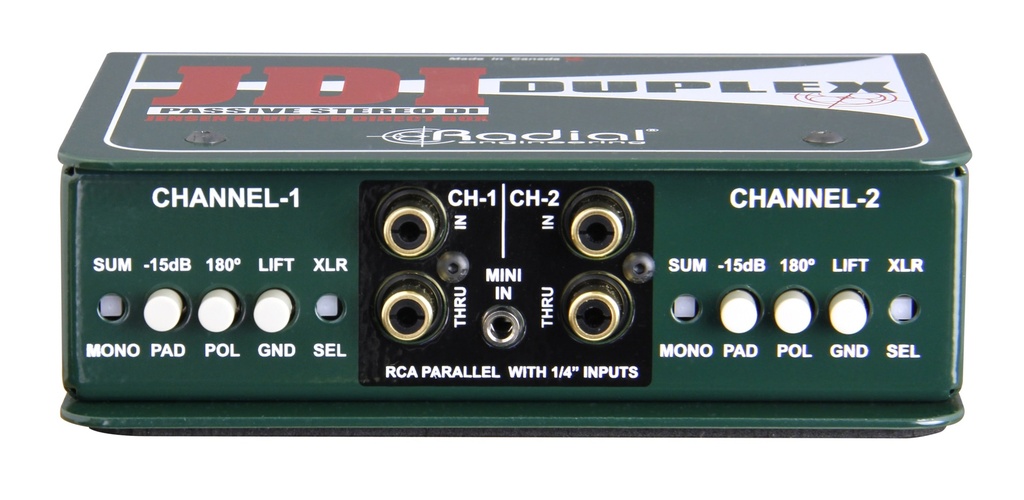

Radial Duplex 功能视图1234567

功能特点

  1. 1

    单和

    将输入和直通插孔转变为无源混音器，将立体声信号汇总为单声道。

  2. 2

    -15dB Pad

    降低输入灵敏度，以允许连接来自键盘的高输出信号而不会失真。

  3. 3

    3.5mm Input

    Mini TRS 为笔记本电脑、平板电脑、智能手机和 iPod 提供简单的界面。

  4. 4

    RCA 输入

    适用于 -10dB 消费级设备（例如 CD 播放器和其他高保真设备）的立体声输入。

  5. 5

    180°

    反转 XLR 输出上的引脚 2 和引脚 3，以帮助舞台声音与 PA 系统进行相位对齐。

  6. 6

    Ground Lift

    解除音频接地（XLR 输出上的引脚 1），以帮助减少接地环路引起的嗡声和噪声；

  7. 7

    卡侬输入

    激活 +4dB 线路电平平衡 XLR 输入并断开 ¼" 和 RCA 插孔。

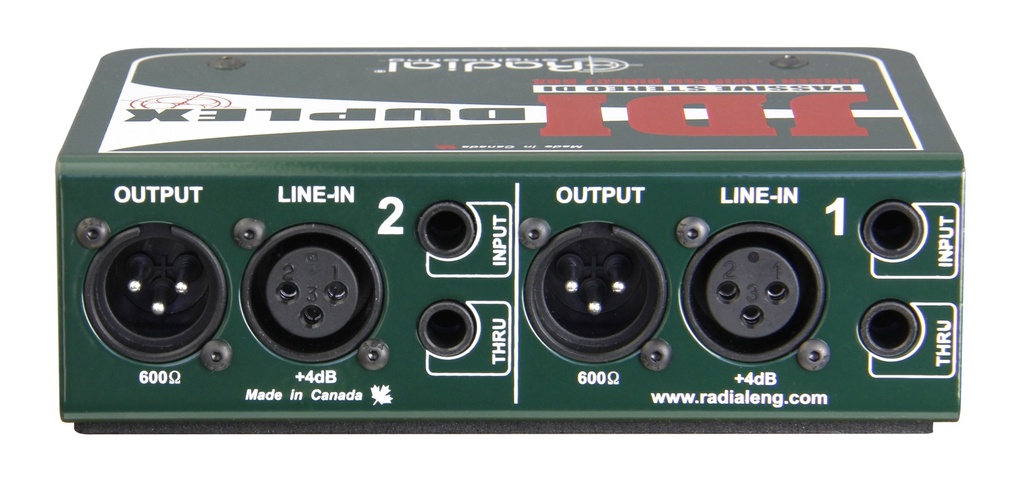

Radial Duplex 功能视图123

功能特点

  1. 1

    +4dB XLR Input

    用于连接平衡线路电平源，例如调音台和专业 VTR。

  2. 2

    卡侬输出

    600Ω 平衡麦克风电平输出可实现 100 米 (300’) 的电缆传输，且无噪音。

  3. 3

    输入

    1/4” 输入插孔用于将乐器或线路电平源连接到 Duplex。

技术规格

规格
音频电路类型：无源，基于变压器
变压器：詹森JT-DBE
通道数：2
频率响应：20Hz ~ 20kHz +/- 0.2dB
动态范围：135dB
总谐波失真：0.001%； 1kHz/+4dBu； 600欧姆负载
相位偏差：-1°@20Hz； 0.5°@150Hz； 600欧姆负载
输入阻抗：140k 欧姆 PAD 关闭； 10k 欧姆 PAD 开启
输出阻抗：600 Ohms
最大输入：+20dB@1kHz
特点
输入垫、Mono Sum、180° 极性反转、Ground Lift
输入连接器：1/4 英寸、RCA、3.5 毫米、XLR
输出连接器：XLR，1/4" 直通
附加功能：线路电平或高阻抗输入
一般
施工：14 号钢制底盘和外壳
尺寸（长 x 宽 x 深）：160 毫米 x 48 x 127 毫米（6.3 英寸 x 1.9 英寸 x 5 英寸）
重量：1kg (2.2lbs)
运输尺寸（长 x 宽 x 深）：210 x 159 x 83 毫米（8.25 英寸 x 6.25 英寸 x 3.25 英寸）
运输重量：1.43 kg (3.15 lbs)
功率：被动式，无需电源
条件：仅适用于 5°C 至 40°C 之间的干燥场所
保修：Radial 3 年期，可转让
